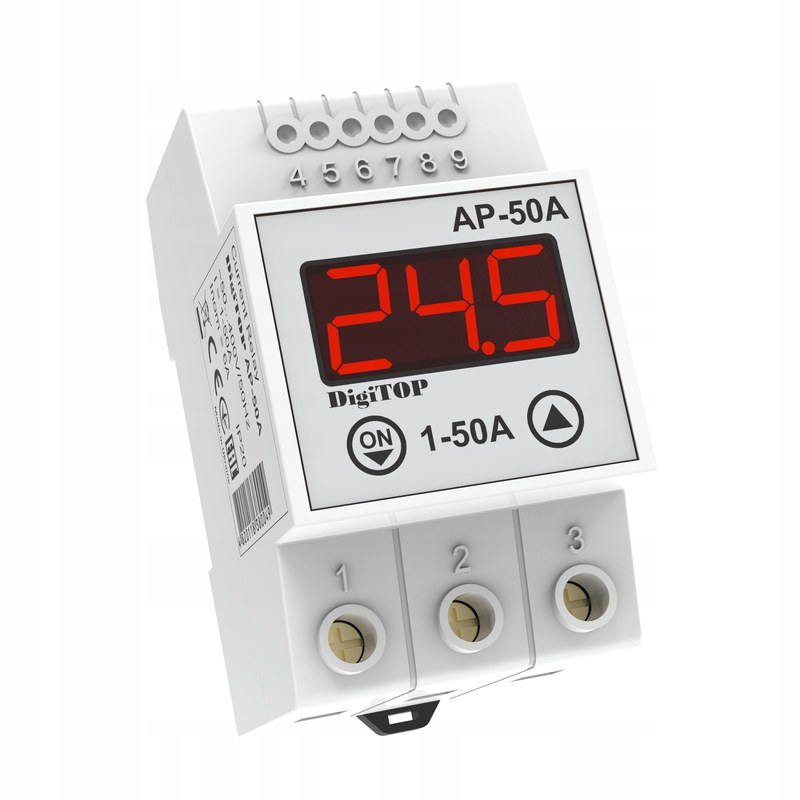

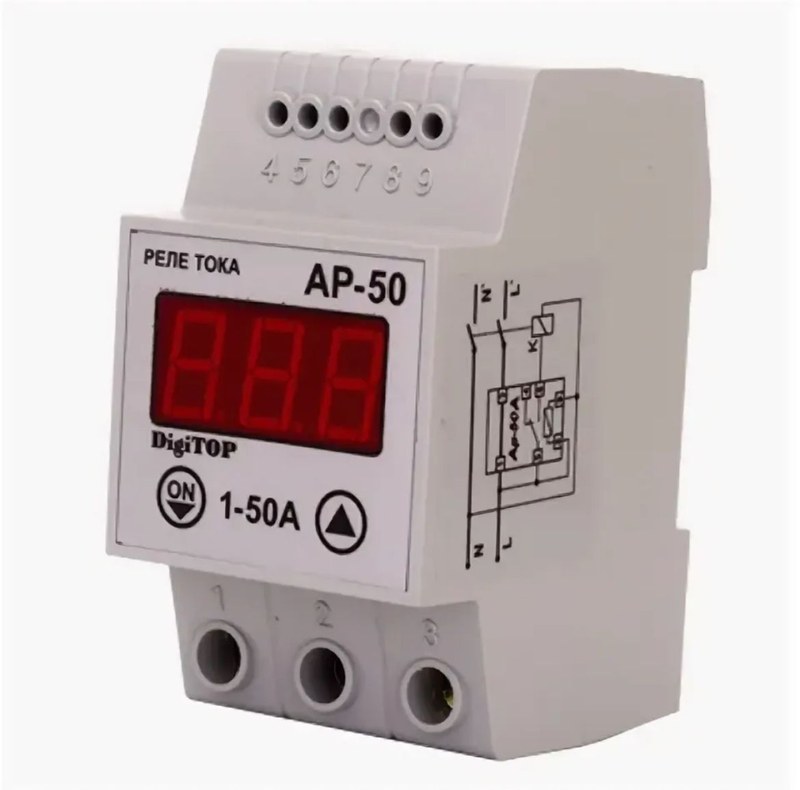

DigiTOP AP-50A 4820118380360 — цифровое реле контроля тока для защиты электрической нагрузки

DigiTOP AP-50A предназначено для непрерывного контроля тока в однофазной электрической цепи. Прибор сравнивает фактическую нагрузку с заданным пользователем пределом и при превышении установленного значения формирует команду на отключение. Такой принцип позволяет контролировать перегрузку без применения отдельного измерительного прибора. Модель оснащена встроенным трансформатором тока и цифровой индикацией. Текущее значение отображается непосредственно на передней панели, а порог срабатывания задается в пределах от 1 до 50 А.

Технические характеристики

Основные параметры AP-50A определяют диапазон контроля, алгоритм отключения и способ включения прибора в электрическую схему:

• производитель — DigiTOP,
• модель — AP-50A,
• идентификатор — 4820118380360,
• тип устройства — цифровое реле контроля тока,
• контролируемая сеть — однофазная,
• диапазон измерения тока — 1–70 А,
• устанавливаемый предел отключения — 1–50 А,
• заводское значение порога — 40 А,
• точность измерения — погрешность не более 1 %,
• исполнительный выход — переключающий контакт NO/NC,
• допустимый ток исполнительного реле — до 6 А,
• встроенный трансформатор тока — предусмотрен,
• задержка повторного включения — 1–20 минут,
• время отключения при превышении порога менее чем на 25 % — 10 секунд,
• время отключения при превышении порога более чем на 25 % — около 0,02 секунды,
• способ установки — DIN-рейка,
• занимаемая ширина — 3 стандартных модуля,
• степень защиты корпуса — IP20,
• рабочая температура — от −25 до +50 °C,
• габариты — приблизительно 52,5 × 90 × 64 мм.

Особенности конструкции

Работа AP-50A строится вокруг измерительного канала и исполнительного реле. Встроенный трансформатор отслеживает ток нагрузки, после чего электронный блок сравнивает полученное значение с заданной уставкой. Пользователю не требуется устанавливать отдельный внешний измерительный трансформатор для штатной схемы прибора. Принцип отключения зависит от величины перегрузки. Небольшое превышение не приводит к мгновенному разрыву цепи: предусмотрена выдержка времени, позволяющая пережить кратковременный пусковой бросок. Если ток становится значительно выше установленной границы, устройство реагирует практически сразу. За счет этого AP-50A различает кратковременный переходный процесс и более опасную перегрузку. Настраиваемый предел от 1 до 50 А позволяет использовать один прибор для разных электрических цепей. Порог задается не по максимальной возможности измерительного канала, а исходя из допустимой нагрузки конкретного участка проводки или подключенного оборудования.

Принцип приоритетного отключения

Отдельный сценарий применения AP-50A связан с распределением ограниченной доступной мощности. Если одновременно включено несколько мощных потребителей, суммарный ток может приблизиться к допустимой границе вводной линии. AP-50A способен использоваться для отключения неприоритетной нагрузки. Например, основное технологическое или инженерное оборудование остается включенным, а второстепенная группа временно снимается с питания после достижения заданного тока.

Области применения

DigiTOP AP-50A применяется в цепях, где требуется контролировать величину потребляемого тока и отключать нагрузку после превышения допустимого значения. Основные варианты использования включают:

• вводные распределительные щиты,
• однофазные линии электроснабжения,
• контроль суммарной нагрузки здания,
• защиту отдельных групп потребителей,
• управление силовым контактором,
• ограничение нагрузки мастерской,
• электроснабжение небольших производственных участков,
• приоритетное отключение второстепенных потребителей,
• контроль нагрузки инженерного оборудования,
• распределительные шкафы автоматики,
• электрические системы частных и коммерческих объектов.

Компания «Олниса» осуществляет поставку устройств DigiTOP для контроля параметров электросети, распределительных щитов и систем автоматизации. Для точной идентификации позиции рекомендуется использовать обозначение AP-50A и номер 4820118380360. Этот код соответствует рассматриваемому реле тока и позволяет отличить его от ограничителей мощности OM-7, OM-14 и комбинированных устройств серии VA. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические преимущества DigiTOP AP-50A связаны с отдельным контролем токовой нагрузки и гибкой настройкой момента отключения:

• прямое измерение в диапазоне 1–70 А,
• регулируемый порог срабатывания 1–50 А,
• встроенный трансформатор тока,
• цифровое отображение текущего значения,
• погрешность измерения не более 1 %,
• разная скорость реакции в зависимости от величины перегрузки,
• задержка повторного включения до 20 минут,
• возможность работы как приоритетного реле,
• переключающий выход NO/NC,
• управление внешним контактором,
• установка на стандартную DIN-рейку,
• компактное исполнение на три модуля.

Таким образом, DigiTOP AP-50A 4820118380360 решает конкретную задачу — контролирует фактический ток электрической цепи и отключает нагрузку при выходе за установленную пользователем границу. Диапазон измерения до 70 А позволяет отслеживать переходные процессы, тогда как рабочая уставка регулируется от 1 до 50 А. Двухступенчатая по времени реакция уменьшает вероятность ненужного отключения при кратковременном пусковом токе и обеспечивает быстрое срабатывание при существенной перегрузке. Возможность управлять внешним контактором расширяет применение устройства в цепях, мощность которых превышает коммутационные возможности встроенного реле.
