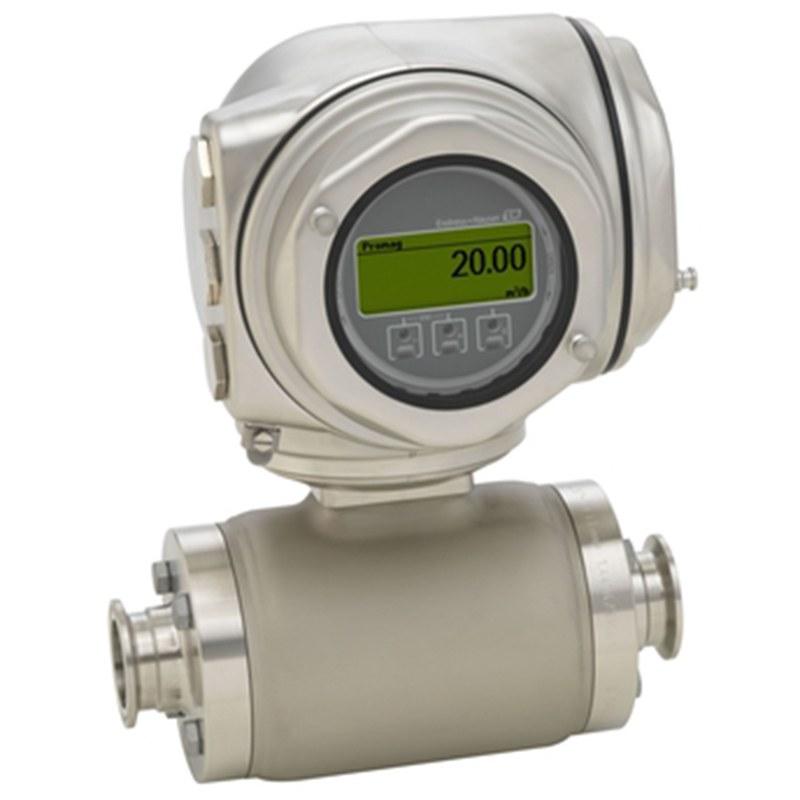

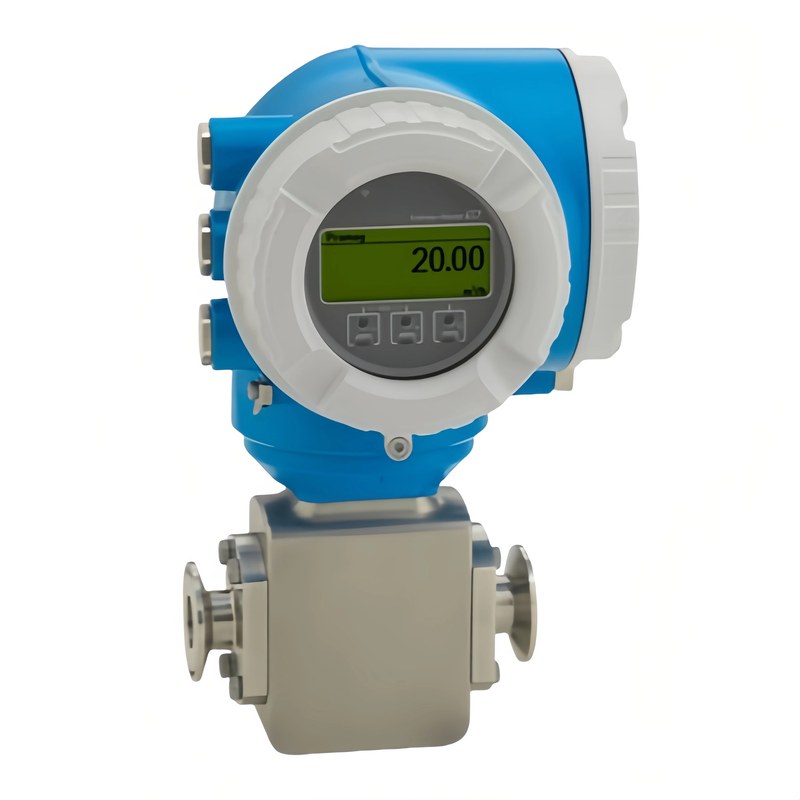

Endress+Hauser Proline Promag H 300 5H3B — электромагнитный расходомер для точного контроля жидкостей

Endress+Hauser Proline Promag H 300 5H3B предназначен для измерения расхода электропроводящих жидкостей в технологических линиях, где важны стабильность показаний, отсутствие движущихся измерительных элементов и возможность работы с агрессивными либо гигиенически чувствительными средами. Принцип действия основан на законе электромагнитной индукции. При прохождении проводящей жидкости через магнитное поле в ней возникает электрический сигнал, величина которого связана со скоростью потока. Электроды фиксируют это напряжение, после чего электроника рассчитывает объемный расход. Именно такая схема позволяет измерять поток без установки механической крыльчатки или турбины непосредственно в проходном сечении.

Технические характеристики

Параметры Promag H 300 зависят от выбранной конфигурации, диаметра, материала электродов и технологического подключения. Основные характеристики серии включают:

• производитель — Endress+Hauser,
• семейство — Proline Promag,
• модель — Promag H 300,
• код продукта — 5H3B,
• принцип измерения — электромагнитный,
• измеряемая среда — электропроводящие жидкости,
• диапазон расхода — от 0,06 дм³/мин до 600 м³/ч,
• стандартная погрешность объемного расхода — ±0,5 % от измеренного значения ±1 мм/с,
• опциональная точность — до ±0,2 % от измеренного значения ±2 мм/с,
• температура измеряемой среды — от −20 до +150 °C,
• максимальное технологическое давление — до PN 40,
• материал футеровки — PFA,
• варианты электродов — нержавеющая сталь 316L, Alloy C22, тантал, платина,
• варианты технологических соединений — нержавеющая сталь, PVDF, PVC,
• варианты уплотнений — EPDM, FKM, Kalrez, силикон,
• измеряемые величины — объемный расход, массовый расход по расчету, электропроводность,
• исполнение преобразователя — компактное,
• отображение — локальный дисплей,
• доступ к параметрам — через интерфейс преобразователя и цифровые средства связи,
• встроенная диагностика — предусмотрена,
• Heartbeat Technology — поддерживается.

Особенности конструкции

Главное отличие Promag H 300 от механических расходомеров заключается в отсутствии подвижного измерительного органа внутри потока. В измерительной трубе нет крыльчатки, ротора или турбины, поэтому поток не должен раскручивать отдельный чувствительный элемент. Внутри сенсора создается магнитное поле. Когда проводящая жидкость пересекает его, между измерительными электродами появляется напряжение. Электроника преобразователя анализирует полученный сигнал и определяет скорость движения среды, а затем рассчитывает расход с учетом диаметра измерительной трубы. Такая схема практически не зависит от плотности, вязкости или давления жидкости в той мере, в какой от этих параметров зависят некоторые механические методы измерения. Для корректной работы важно наличие достаточной электропроводности среды и полное заполнение измерительного участка. Внутренняя футеровка из PFA отделяет металлическую часть сенсора от технологической жидкости. За счет этого прибор можно использовать с химически активными и гигиенически требовательными средами. Различные материалы электродов позволяют дополнительно адаптировать прибор под состав продукта. Promag H 300 выполнен в компактной компоновке: измерительный преобразователь установлен непосредственно на сенсоре. Это сокращает количество внешних соединений между первичным измерительным элементом и электроникой.

Области применения

Promag H 300 используется в процессах, где требуется измерять расход проводящей жидкости без механического контакта с движущимися деталями. Основными направлениями применения являются:

• пищевые производства,
• производство напитков,
• фармацевтические технологические линии,
• биотехнологические установки,
• дозирование жидких продуктов,
• контроль воды,
• перекачивание моющих растворов,
• измерение технологических растворов,
• системы CIP и SIP,
• химические процессы с совместимыми средами,
• производственные линии с санитарными требованиями,
• автоматизированные установки учета расхода.

Компания «Олниса» осуществляет поставку расходомеров Endress+Hauser и другого контрольно-измерительного оборудования для промышленных и технологических систем. Для данной модели следует использовать обозначение Proline Promag H 300 и код 5H3B. Полный заказной номер определяется конкретной конфигурацией: диаметром сенсора, видом технологического соединения, материалами, интерфейсами и дополнительными опциями.

Преимущества

Практические достоинства Promag H 300 определяются электромагнитным способом измерения и широкими возможностями конфигурации. Основными преимуществами являются:

• отсутствие движущихся измерительных элементов,
• минимальное влияние на проходное сечение,
• измерение расхода до 600 м³/ч,
• рабочая температура среды до +150 °C,
• стандартная точность до ±0,5 %,
• опциональная повышенная точность,
• футеровка PFA,
• несколько материалов электродов,
• пригодность для гигиенических процессов,
• встроенная диагностика,
• поддержка Heartbeat Technology,
• компактное исполнение преобразователя.

Таким образом, Endress+Hauser Proline Promag H 300 5H3B измеряет расход за счет электрического сигнала, возникающего при движении проводящей жидкости через магнитное поле. Отсутствие механического чувствительного элемента делает конструкцию удобной для непрерывных технологических процессов и сред, где нежелательны дополнительные подвижные детали внутри потока. Диапазон до 600 м³/ч, температура среды до +150 °C, футеровка PFA и несколько вариантов электродов позволяют адаптировать прибор к широкому кругу производственных задач.
