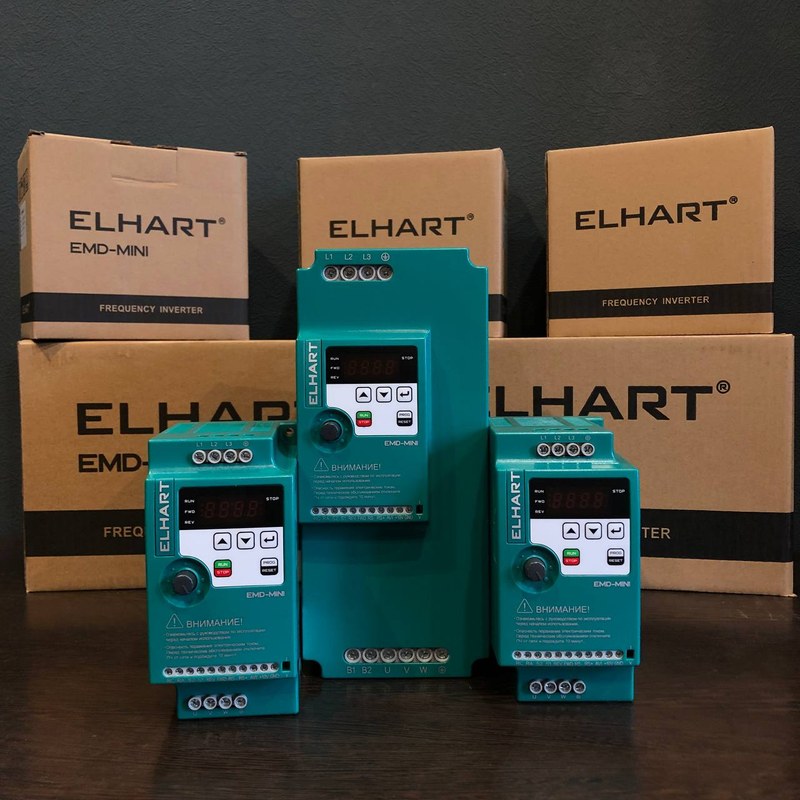

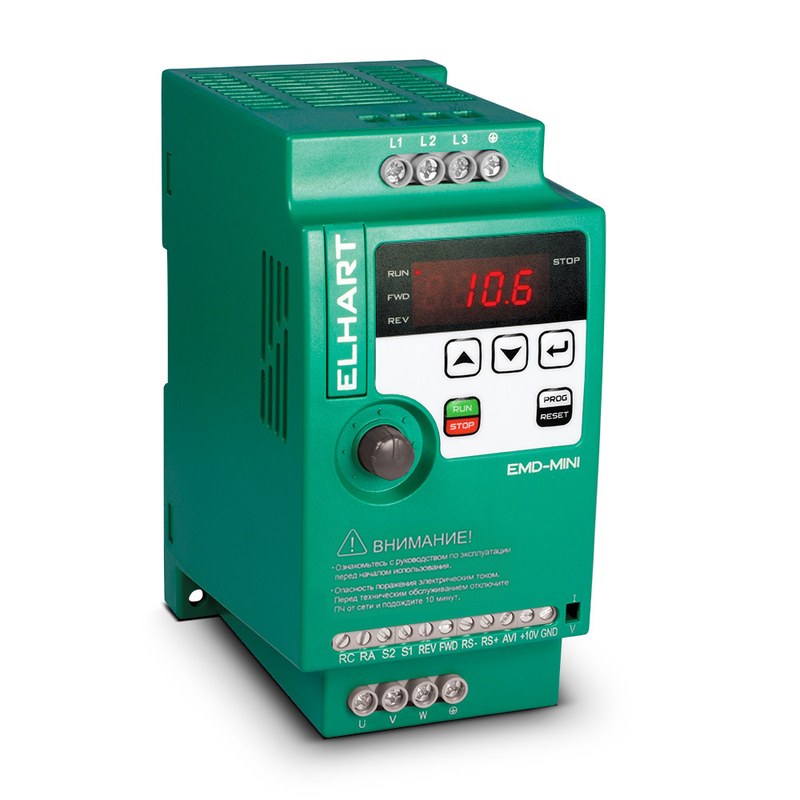

ELHART EMD-MINI — компактный частотный преобразователь для регулируемого электропривода

ELHART EMD-MINI представляет собой семейство компактных преобразователей частоты для трехфазных асинхронных электродвигателей. Оборудование применяется там, где скорость механизма необходимо изменять электрическим способом, а запуск, остановку и рабочую производительность требуется связать с командами системы автоматизации. Серия включает исполнения мощностью от 0,4 до 11 кВт. Для небольших приводов доступны варианты с однофазным питанием 220 В и трехфазным выходом 220 В, а более широкий диапазон мощностей представлен модификациями на трехфазную сеть 380 В.

Технические характеристики

Возможности EMD-MINI определяются не только силовой частью, но и встроенными функциями управления. Основные параметры серии включают:

• диапазон мощности подключаемых двигателей — от 0,4 до 11 кВт,
• варианты питания — 1 фаза 220 В или 3 фазы 380 В,
• входной диапазон однофазных версий — 170–253 В,
• входной диапазон трехфазных версий — 330–440 В,
• частота питающей сети — 50/60 Гц,
• выходное напряжение — до 220 или 380 В в зависимости от исполнения,
• диапазон выходной частоты — 0,1–590 Гц,
• метод управления — скалярный V/f,
• перегрузочная способность — 150 % номинального тока в течение 60 секунд,
• время разгона и торможения — 0–999,9 с,
• дискретность цифрового задания частоты — 0,1 Гц,
• встроенный ПИД-регулятор — предусмотрен,
• число программируемых скоростей — до 15,
• дискретные входы — 4 многофункциональных NPN,
• аналоговый вход — 0–10 В или 0–20 мА,
• релейный выход — переключающий НО/НЗ,
• интерфейс связи — RS-485,
• протоколы обмена — Modbus ASCII и Modbus RTU,
• максимальная скорость интерфейса — 19 200 бит/с,
• встроенный источник 10 В DC — предусмотрен,
• класс защиты корпуса — IP20,
• рабочая температура — от −10 до +40 °C,
• допустимая влажность — до 95 % без конденсации,
• охлаждение — встроенным вентилятором.

Особенности конструкции

Преобразователь принимает сетевое напряжение с постоянной частотой 50 или 60 Гц и сначала преобразует его в постоянное напряжение промежуточной цепи. После этого инверторный каскад формирует новое трехфазное питание двигателя с требуемой частотой. При уменьшении частоты снижается скорость вращения магнитного поля статора, вслед за которой меняется механическая скорость вала. Одновременно электроника корректирует амплитуду напряжения, поддерживая заданную характеристику V/f. Для привода это означает возможность регулировать производительность без механического редуктора либо постоянного дросселирования потока. Характеристику V/f можно корректировать по трем точкам. Такая настройка позволяет адаптировать преобразователь к механизму, у которого нагрузка изменяется нелинейно при разных скоростях. Пуск и остановка также программируются. Вместо мгновенного включения двигателя оператор задает время разгона, после чего частота увеличивается постепенно. Аналогично формируется замедление. Это снижает ударную нагрузку на ременные передачи, муфты, редукторы и другие механические элементы. Встроенный ПИД-регулятор позволяет связать скорость двигателя с реальным технологическим параметром. Например, сигнал 0–10 В или 0–20 мА от датчика давления поступает на аналоговый вход, после чего EMD-MINI изменяет частоту так, чтобы приблизить фактическое давление к установленному заданию.

Области применения

ELHART EMD-MINI используется с механизмами, производительность которых удобно регулировать изменением скорости двигателя. Основными направлениями применения являются:

• циркуляционные и технологические насосы,
• приточные вентиляторы,
• вытяжные установки,
• конвейеры,
• ленточные транспортеры,
• небольшие станки,
• деревообрабатывающее оборудование,
• мешалки,
• тестомесильные машины,
• упаковочные установки,
• фасовочные автоматы,
• полировочные механизмы,
• вспомогательное промышленное оборудование.

Компания «Олниса» осуществляет поставку преобразователей частоты ELHART и другого оборудования для промышленной автоматизации и регулируемого электропривода. При заказе необходимо учитывать полный индекс исполнения. Например, EMD-MINI-022 S рассчитан на двигатель 2,2 кВт и однофазное питание 220 В, а EMD-MINI-022 T — на ту же мощность, но трехфазную сеть 380 В. Более мощные трехфазные версии серии достигают 11 кВт. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практическая ценность EMD-MINI определяется сочетанием компактной силовой части и развитых встроенных функций. Основными преимуществами являются:

• мощностной диапазон от 0,4 до 11 кВт,
• исполнения для сетей 220 и 380 В,
• выходная частота до 590 Гц,
• перегрузка 150 % в течение 60 секунд,
• встроенный ПИД-регулятор,
• спящий режим для насосных применений,
• до 15 программируемых скоростей,
• четыре дискретных входа,
• аналоговый вход 0–10 В или 0–20 мА,
• RS-485 с Modbus ASCII/RTU,
• возможность дистанционного задания скорости,
• подключение внешнего потенциометра,
• компактное исполнение,
• монтаж на DIN-рейку для соответствующих модификаций.

Таким образом, ELHART EMD-MINI позволяет превратить обычный асинхронный двигатель в регулируемый электропривод без сложной внешней системы управления. Скорость задается через частоту выходного напряжения, а разгон, торможение, направление и рабочие режимы определяются программными параметрами преобразователя. Наличие ПИД-регулятора, аналогового входа, программируемых скоростей и RS-485 делает EMD-MINI пригодным как для автономного механизма, так и для оборудования, включенного в промышленную автоматику.
