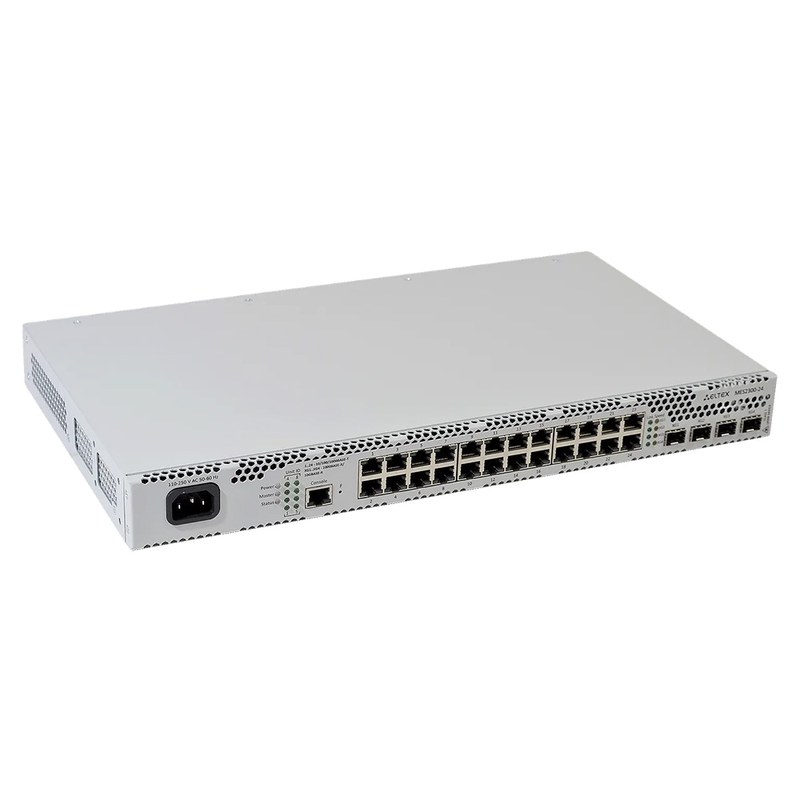

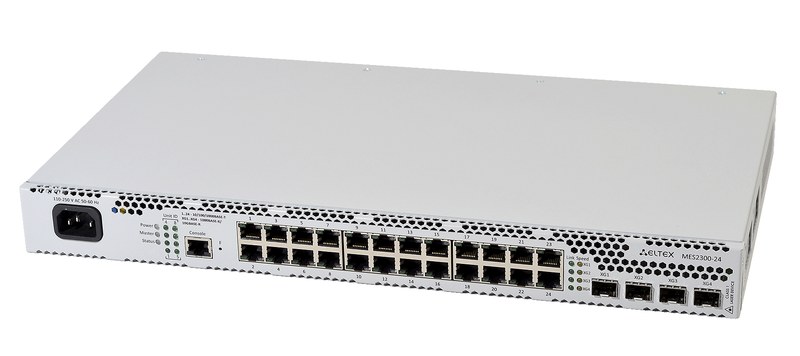

Eltex MES2300-24 10801672 — управляемый коммутатор для построения гигабитного уровня доступа
Eltex MES2300-24 10801672 предназначен для формирования управляемого уровня доступа в корпоративных и операторских сетях. Через двадцать четыре гигабитных медных интерфейса к устройству подключается локальное оборудование, а четыре SFP/SFP+ используются для передачи собранного трафика в сторону распределительного либо магистрального уровня. Такое построение дает возможность не расходовать пользовательские RJ-45 на соединения между коммутаторами. Оптические интерфейсы поддерживают скорость до 10 Гбит/с, поэтому суммарный поток от клиентских линий может выводиться через отдельные производительные uplink-каналы. MES2300-24 относится к L3-классу. Наряду с обычной коммутацией устройство способно разделять сеть на VLAN, обрабатывать маршруты между IP-сегментами, объединять физические линии и распределять трафик по очередям приоритетов.
Технические характеристики
Ниже приведены основные аппаратные параметры модели, определяющие ее место в сетевой инфраструктуре:
- производитель — Eltex,
- модель — MES2300-24,
- идентификатор РРПП — 10801672,
- уровень — L3,
- клиентские порты — 24 × 10/100/1000BASE-T,
- магистральные интерфейсы — 4 × 10GBASE-R SFP+ / 1000BASE-X SFP,
- пропускная способность — 128 Гбит/с,
- буфер пакетной памяти — 1,5 МБ,
- оперативная память DDR4 — 2 ГБ,
- постоянная память RAW NAND — 512 МБ,
- емкость MAC-таблицы — 16 384 записи,
- число VLAN — 4094,
- ARP-таблица — 1981 запись,
- количество LAG — 32,
- число физических портов в одном LAG — до 8,
- очереди QoS — 8 на каждый порт,
- максимальный Jumbo Frame — 10 240 байт,
- физический стек — до 8 коммутаторов,
- питание AC — 100–240 В, 50–60 Гц,
- питание DC — 36–72 В,
- аппаратная функция Dying Gasp — предусмотрена,
- максимальная потребляемая мощность — около 20 Вт,
- охлаждение — пассивное,
- рабочая температура — от −20 до +50 °C,
- температура хранения — от −50 до +70 °C,
- монтажное исполнение — 19", 1U,
- габариты — 430 × 44 × 204 мм,
- масса — около 2,94 кг.
Особенности конструкции
Физическая архитектура MES2300-24 разделяет локальные и восходящие соединения. Основной массив из двадцати четырех RJ-45 обслуживает конечные устройства. Их можно распределять между различными логическими сегментами, назначать отдельные политики передачи данных и объединять в группы в соответствии со структурой сети. Четыре SFP/SFP+ располагаются отдельно и могут работать как гигабитные либо десятигигабитные оптические линии. Такой подход удобен при соединении этажных узлов, телекоммуникационных шкафов и удаленных помещений, поскольку для магистрального участка не требуется устанавливать дополнительный медиаконвертер или занимать обычный пользовательский порт. Коммутационная матрица на 128 Гбит/с рассчитана на одновременную обработку большого количества потоков. При высокой активности абонентских устройств коммутатор распределяет кадры между интерфейсами, используя MAC-таблицу на 16 384 записи. Пакетный буфер временно удерживает данные при кратковременной неравномерности нагрузки. Внутри одного устройства можно сформировать до 4094 VLAN. Такое разделение позволяет физически использовать единый коммутатор, но логически изолировать, например, рабочие станции, серверные ресурсы, камеры, служебные устройства и отдельные подразделения. L3-функциональность дает возможность организовать обмен между различными IP-сетями непосредственно на MES2300-24. В результате часть маршрутизации выполняется на самом коммутаторе, а вышестоящее оборудование не обязательно участвует в каждом межсегментном соединении.
Области применения
MES2300-24 подходит для инфраструктуры, где требуется организовать множество гигабитных подключений и передать их трафик через отдельные высокоскоростные линии. Основные сценарии использования включают:
- корпоративные Ethernet-сети,
- операторский уровень доступа,
- офисные комплексы,
- филиальные сети,
- образовательные учреждения,
- сетевые узлы предприятий,
- подключение пользовательских рабочих мест,
- серверные сегменты,
- системы видеонаблюдения без PoE,
- инфраструктура с несколькими VLAN,
- межсетевые соединения через SFP+,
- сети с агрегированными каналами,
- распределительные телекоммуникационные шкафы,
- узлы с физическим стекированием.
Компания «Олниса» осуществляет поставку коммутаторов Eltex и другого сетевого оборудования для корпоративной, промышленной и телекоммуникационной инфраструктуры. При заказе необходимо использовать полное обозначение MES2300-24 и идентификатор 10801672. Это позволяет отделить данную конфигурацию от MES2300-24P, MES2300B-24F и других устройств семейства, которые отличаются портовой схемой, поддержкой PoE либо организацией питания. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практическая ценность MES2300-24 определяется сочетанием плотного гигабитного доступа и отдельных высокоскоростных uplink-интерфейсов. Основными преимуществами являются:
- 24 порта Gigabit Ethernet,
- 4 интерфейса SFP/SFP+,
- скорость uplink до 10 Гбит/с,
- коммутационная производительность 128 Гбит/с,
- L3-функциональность,
- до 4094 VLAN,
- 32 группы LAG,
- до 8 линий в одной агрегированной группе,
- 8 очередей QoS на каждый порт,
- Jumbo Frame до 10 240 байт,
- физический стек до 8 устройств,
- варианты питания AC и DC,
- аппаратная поддержка Dying Gasp,
- пассивное охлаждение,
- корпус высотой 1U.
Таким образом, Eltex MES2300-24 10801672 решает две основные задачи: подключает большое количество гигабитных клиентов и выводит сформированный трафик через отдельные оптические каналы повышенной скорости. За счет такой схемы устройство можно использовать как полноценный управляемый уровень доступа без занятия клиентских портов магистральными соединениями. L3-маршрутизация, VLAN, LAG, QoS и физическое стекирование позволяют развивать сеть без перехода на полностью другую аппаратную платформу при каждом увеличении количества подключений. Пассивное охлаждение дополнительно упрощает эксплуатацию оборудования в телекоммуникационных помещениях.
