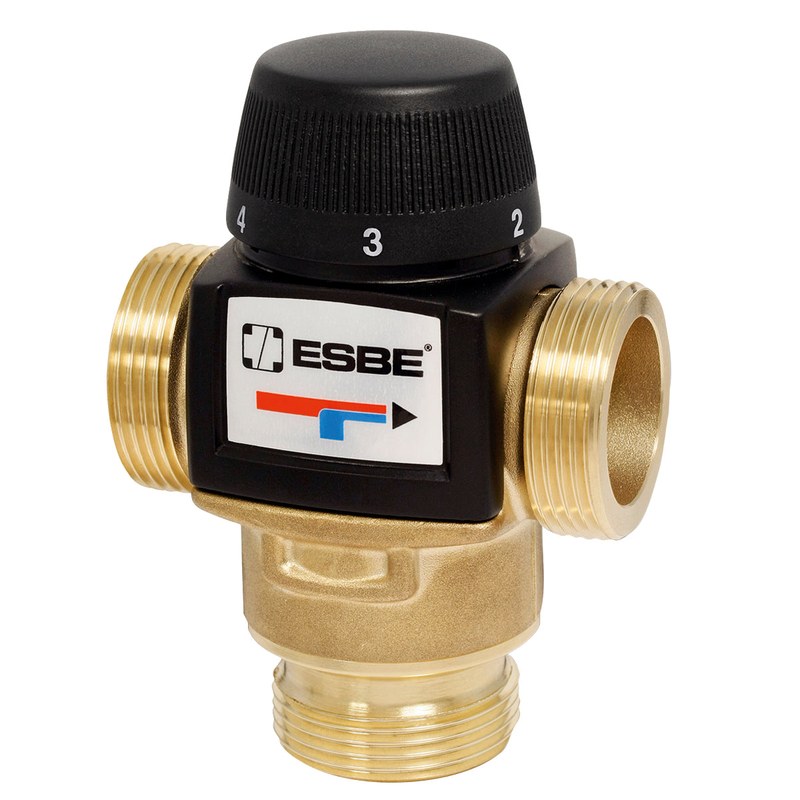

ESBE VTA572 31700400 — термостатический клапан для низкотемпературного смешивания

ESBE VTA572 31700400 представляет собой термостатический смесительный клапан, предназначенный для автоматического формирования потока с заданной температурой. Внутри устройства смешиваются горячая и более холодная среда, после чего в контур поступает теплоноситель с температурой, соответствующей установленному диапазону. Особенность исполнения 31700400 заключается в низкотемпературной настройке 10–30 °C и увеличенном присоединении G 1¼". Благодаря этому клапан подходит для контуров, где требуется значительный расход при сравнительно невысокой температуре смешанной воды. Значение Kvs составляет 4,8 м³/ч.

Технические характеристики

Параметры VTA572 31700400 ориентированы на автоматическое регулирование температуры без электрического привода и внешнего контроллера. Основные характеристики включают:

• производитель — ESBE,
• серия — VTA570,
• модель — VTA572,
• номер изделия — 31700400,
• тип оборудования — термостатический смесительный клапан,
• температурный диапазон регулирования — 10–30 °C,
• пропускная способность Kvs — 4,8 м³/ч,
• присоединение — G 1¼",
• тип резьбы — наружная,
• стандарт резьбы — ISO 228/1,
• класс давления — PN 10,
• максимальное рабочее давление — 1,0 МПа,
• максимальный перепад давления при смешивании — 0,3 МПа,
• температурная стабильность для диапазона 10–30 °C — около ±2 °C,
• минимальный расчетный расход для заявленной стабильности — 9 л/мин,
• максимальная температура теплоносителя для данного диапазона — +65 °C,
• минимальная температура теплоносителя — 0 °C,
• материал корпуса — коррозионностойкая DZR-латунь,
• размер A — 84 мм,
• размер B — 62 мм,
• размер C — 60 мм,
• размер D — 56 мм,
• масса — около 0,95 кг.

Особенности конструкции

VTA572 работает без электродвигателя. Регулирование выполняется термочувствительным элементом, который реагирует непосредственно на температуру смешанного потока. При ее изменении внутренний механизм перемещает регулирующую часть клапана и перераспределяет соотношение горячего и холодного потоков. Если температура после смешивания начинает превышать установленное значение, клапан уменьшает долю горячей среды и увеличивает поступление холодной. При снижении температуры происходит обратное изменение. Таким образом, коррекция выполняется непрерывно за счет самой температуры жидкости. Для исполнения 31700400 рабочая область составляет 10–30 °C. При стабильном давлении подводимых потоков и расходе от 9 л/мин производитель указывает температурную стабильность примерно ±2 °C. Для корректного смешивания также требуется достаточная разница между температурой горячей воды и температурой на выходе. Корпус изготовлен из DZR-латуни, устойчивой к обесцинкованию. Этот материал применяется в арматуре, длительно контактирующей с водой и теплоносителем. Три патрубка формируют вход горячей среды, вход холодной либо обратной линии и выход готовой смеси. Пропускная способность 4,8 м³/ч при соединении G 1¼" делает данную модификацию интересной для систем, где требуется больший поток, чем у варианта VTA572 с G 1" и Kvs 4,5. При этом габариты корпуса остаются компактными.

Области применения

ESBE VTA572 31700400 используется в низкотемпературных гидравлических контурах, где температуру необходимо поддерживать автоматически. Основными направлениями применения являются:

• системы напольного отопления,
• низкотемпературные отопительные контуры,
• системы охлаждения,
• контуры с подмешиванием обратного теплоносителя,
• гидравлические узлы регулирования,
• системы с постоянной температурой подачи,
• теплотехнические установки,
• инженерные системы зданий,
• узлы смешивания с повышенным расходом,
• контуры с температурой подачи до 30 °C.

Компания «Олниса» осуществляет поставку клапанов ESBE и другой регулирующей арматуры для отопительных, инженерных и промышленных систем. Для точной идентификации исполнения рекомендуется использовать обозначение ESBE VTA572 и номер 31700400. В серии присутствуют варианты с диапазонами 20–55 и 30–70 °C, а также с соединениями G 1" и G 1¼", поэтому полный номер позволяет однозначно определить низкотемпературную версию 10–30 °C. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства VTA572 31700400 связаны с полностью автономным температурным регулированием. Основными преимуществами являются:

• диапазон регулирования 10–30 °C,
• Kvs 4,8 м³/ч,
• подключение G 1¼",
• работа без электропривода,
• автоматическое изменение пропорции потоков,
• температурная стабильность около ±2 °C,
• рабочее давление до 1,0 МПа,
• допустимый перепад до 0,3 МПа,
• корпус из DZR-латуни,
• компактная конструкция,
• пригодность для низкотемпературных контуров,
• защита системы от чрезмерного повышения температуры.

Таким образом, ESBE VTA572 31700400 предназначен для тех случаев, когда температуру жидкости необходимо поддерживать непосредственно средствами гидравлической арматуры. Клапан самостоятельно изменяет соотношение двух входных потоков и формирует смешанную среду в диапазоне 10–30 °C. Соединение G 1¼", пропускная способность 4,8 м³/ч и давление PN 10 позволяют применять эту модификацию в достаточно производительных низкотемпературных контурах. Коррозионностойкий латунный корпус рассчитан на продолжительную работу в составе инженерной системы.
