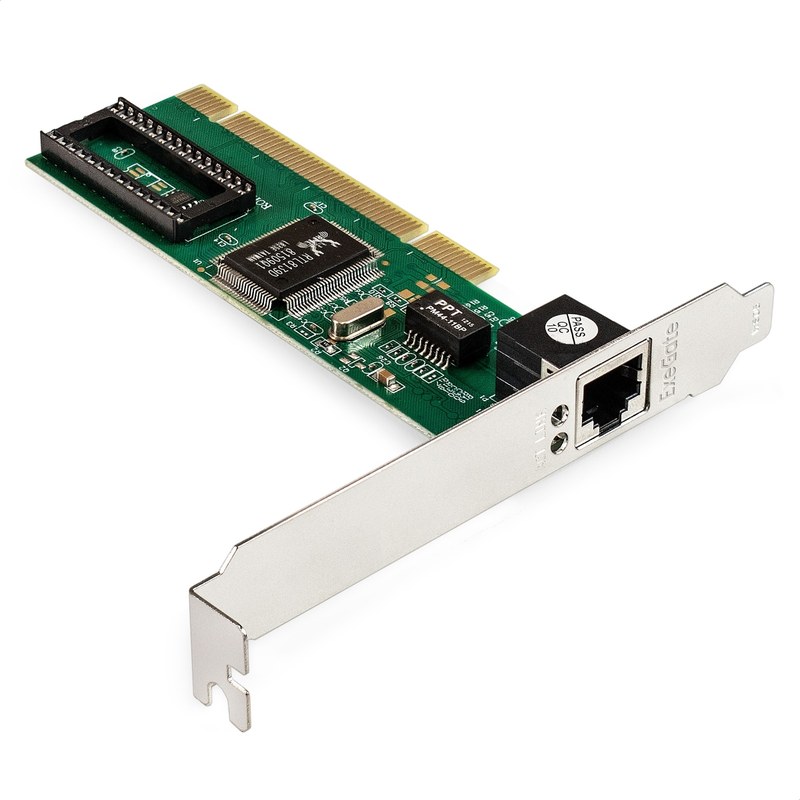

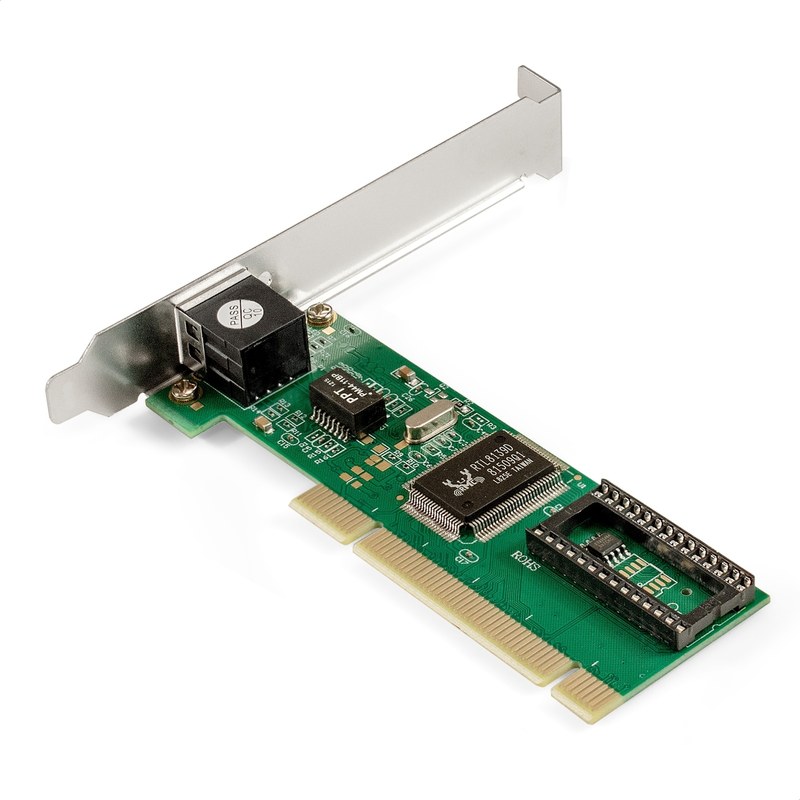

ExeGate EXE-520 EX281223 — сетевая карта PCI для подключения Ethernet 10/100 Мбит/с

ExeGate EXE-520 EX281223 представляет собой внутренний сетевой адаптер для компьютеров, оснащенных классическим интерфейсом PCI. Устройство добавляет системе проводное Ethernet-подключение и позволяет обмениваться данными со скоростью 10 или 100 Мбит/с через стандартный разъем RJ-45. В основе платы используется контроллер Realtek RTL8139D — специализированная микросхема для Fast Ethernet. Модель ориентирована на оборудование, где гигабитная скорость не является обязательной, а главным требованием остается стабильное проводное соединение с локальной сетью.

Технические характеристики

Параметры EXE-520 определяют ее применение в настольных и специализированных компьютерных системах. Основные характеристики включают:

• производитель — ExeGate,
• модель — EXE-520,
• артикул — EX281223,
• тип оборудования — внутренняя Ethernet-карта,
• сетевой контроллер — Realtek RTL8139D,
• интерфейс подключения — PCI v2.2,
• внешний сетевой разъем — RJ-45,
• количество сетевых портов — 1,
• поддерживаемая скорость — 10/100 Мбит/с,
• тип среды передачи — медная витая пара,
• поддерживаемый стандарт — IEEE 802.3x,
• Wake-on-LAN — предусмотрен,
• светодиодная индикация — предусмотрена,
• совместимость с Windows 10 — предусмотрена,
• совместимость с Windows 11 — предусмотрена,
• совместимость с Windows Server 2016 — предусмотрена,
• совместимость с Windows Server 2019 — предусмотрена,
• совместимость с Windows Server 2022 — предусмотрена,
• совместимость с Linux — предусмотрена,
• рабочая температура — примерно от +1 до +55 °C,
• температура хранения — от −40 до +70 °C,
• влажность хранения — до 90 % без конденсации,
• размер платы — около 118 × 40 мм,
• масса — около 40 г,
• комплектация — сетевая карта и Low Profile планка.

Особенности конструкции

EXE-520 выполнена в виде компактной платы расширения для установки непосредственно в системный блок. После монтажа в слот PCI адаптер получает доступ к системной шине компьютера и передает сетевые данные между операционной системой и внешним Ethernet-соединением. Контроллер RTL8139D выполняет обработку сетевых кадров и преобразование данных между PCI и физическим Ethernet-интерфейсом. За счет этого центральному процессору не требуется самостоятельно управлять низкоуровневыми операциями передачи каждого сигнала по кабелю. На внешней планке расположен один разъем RJ-45. Он предназначен для подключения стандартного сетевого кабеля витой пары. Максимальная скорость Fast Ethernet составляет 100 Мбит/с, а при подключении к более старому оборудованию возможна работа на 10 Мбит/с. Отдельная функция Wake-on-LAN позволяет использовать сетевой адаптер для удаленного пробуждения совместимого компьютера. При соответствующей настройке системы специальный сетевой пакет может инициировать включение или выход ПК из энергосберегающего состояния. В комплект входит низкопрофильная металлическая планка. Благодаря этому одну и ту же карту можно использовать не только в стандартном системном корпусе, но и в ряде компактных компьютеров с уменьшенной высотой слотов расширения.

Области применения

ExeGate EXE-520 используется в компьютерах, которым требуется добавить или восстановить проводной сетевой интерфейс. Основными направлениями применения являются:

• офисные компьютеры,
• промышленные ПК,
• кассовые системы,
• терминалы,
• компьютеры видеонаблюдения,
• старые рабочие станции с PCI,
• сервисные компьютеры,
• диагностические системы,
• локальные сети Fast Ethernet,
• замена неисправного встроенного сетевого интерфейса,
• компактные компьютеры с Low Profile корпусом,
• специализированное оборудование с PCI-слотом.

Компания «Олниса» осуществляет поставку сетевых адаптеров ExeGate и других компьютерных компонентов для корпоративных, промышленных и специализированных систем. Для точной идентификации рекомендуется использовать обозначение ExeGate EXE-520 и артикул EX281223. Это позволяет отделить данную 100-мегабитную PCI-модель от более производительных сетевых карт ExeGate серии EXE-560, EXE-562 и других устройств с PCI Express. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства EXE-520 связаны с простой архитектурой и совместимостью со старыми компьютерными платформами. Основными преимуществами являются:

• установка в классический слот PCI,
• контроллер Realtek RTL8139D,
• скорость 10/100 Мбит/с,
• один стандартный RJ-45,
• поддержка Wake-on-LAN,
• светодиодная индикация,
• компактная печатная плата,
• Low Profile планка в комплекте,
• поддержка современных версий Windows,
• совместимость с Linux,
• небольшая масса,
• простая интеграция в существующую локальную сеть.

Таким образом, ExeGate EXE-520 EX281223 предназначена для систем, где требуется обычное проводное подключение Fast Ethernet без перехода на более современную интерфейсную платформу. Карта занимает PCI-слот, использует контроллер RTL8139D и предоставляет один порт RJ-45 со скоростью до 100 Мбит/с. Комплектная низкопрофильная планка расширяет варианты установки, а Wake-on-LAN позволяет использовать адаптер в системах с удаленным управлением питанием.
