Торцевые уплотнения вала насосов Grundfos — надежная защита и стабильная работа оборудования

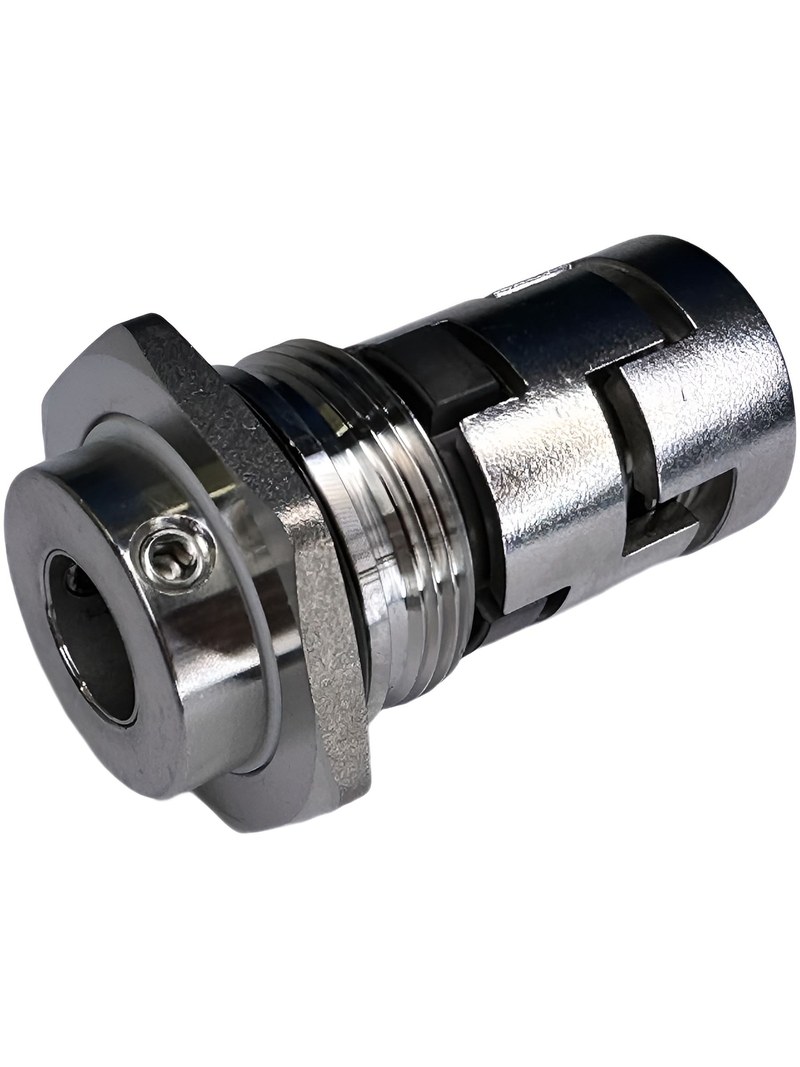

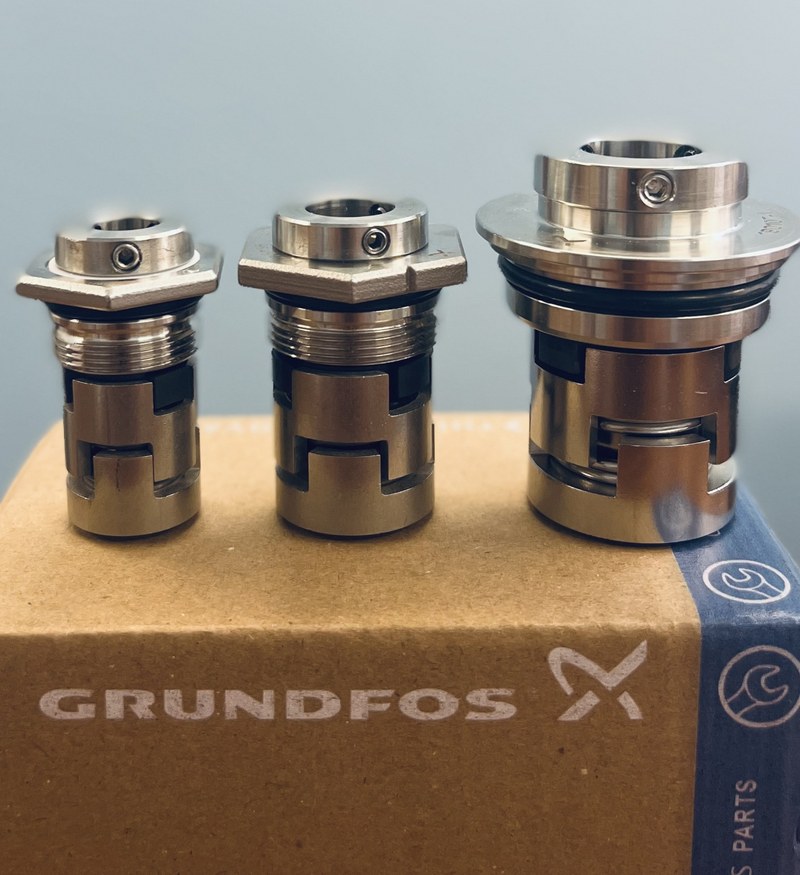

Торцевые уплотнения вала насосов Grundfos представляют собой прецизионные механические элементы, предназначенные для предотвращения утечки рабочей жидкости из корпуса насосного агрегата в область расположения приводного механизма. Данные узлы обеспечивают герметичность вращающегося соединения между валом электродвигателя и гидравлической частью оборудования, сохраняя стабильность работы насосов при различных нагрузках, температурах и давлениях. Конструкция торцевого уплотнения основана на взаимодействии двух контактных поверхностей, одна из которых вращается вместе с валом, а вторая закреплена неподвижно в корпусе насоса. Работа уплотнительного узла зависит от точности изготовления компонентов, качества материалов контактных пар и правильного распределения давления между рабочими поверхностями.

Технические характеристики

Ниже перечислены ключевые технические характеристики данных компонентов:

• диаметр вала насосов для установки уплотнений может составлять от 10 до 48 мм в зависимости от серии и конструкции агрегата,
• рабочее давление уплотнительного узла достигает значений до 2,5 МПа при использовании специализированных материалов и корректных условий эксплуатации,
• максимальная скорость вращения вала может достигать 3600 об/мин при сохранении требуемой герметичности,
• типовые материалы пары трения включают карбид кремния, углерод, керамику, нержавеющую сталь и специальные полимерные соединения,
• исполнение уплотнений может предусматривать направление вращения вала по часовой стрелке, против часовой стрелки или универсальное применение,
• конструктивная длина монтажной части определяется типом насоса и может находиться в диапазоне от 20 до 60 мм,
• степень защиты рабочих элементов обеспечивается за счёт плотного контакта поверхностей и применения эластомерных уплотнительных колец,
• рабочие среды включают чистую воду, теплоносители, охлаждающие жидкости и технологические жидкости с допустимой химической совместимостью материалов,
• коэффициент герметичности зависит от состояния контактных поверхностей и условий эксплуатации насосного оборудования.

Особенности конструкции устройств

Конструкция торцевого уплотнения вала насосов Grundfos включает несколько функциональных элементов, объединённых в единый герметизирующий узел. Основными деталями являются вращающееся кольцо, неподвижное кольцо, пружинный элемент, уплотнительные прокладки и защитные компоненты. Вращающаяся часть устанавливается непосредственно на вал и передаёт движение контактному кольцу, тогда как неподвижный элемент фиксируется в корпусе насоса. Рабочая пара трения является наиболее важной частью конструкции, поскольку именно она обеспечивает минимальный зазор между деталями и препятствует выходу жидкости наружу. Для изготовления контактных поверхностей применяются материалы с высокой износостойкостью и устойчивостью к воздействию температуры. Карбид кремния отличается высокой твёрдостью и используется при повышенных нагрузках, графитовые элементы обеспечивают хорошие антифрикционные свойства, а керамические материалы применяются для работы в стандартных гидравлических системах.

Пружинный механизм обеспечивает постоянное прижатие колец даже при изменении положения вала во время эксплуатации. Эластомерные элементы компенсируют микронеровности посадочных поверхностей и предотвращают прохождение жидкости через соединительные зоны. В зависимости от исполнения используются уплотнительные кольца из EPDM, NBR или других материалов, рассчитанных на определённые температурные и химические условия. Особенностью конструкции является компактное размещение всех элементов внутри насосного узла, что позволяет сохранять небольшие габариты оборудования и обеспечивать длительный срок службы при постоянной эксплуатации. Точная геометрия рабочих поверхностей снижает вероятность возникновения вибраций, уменьшает потери энергии и поддерживает стабильность гидравлических характеристик насоса.

Области применения

Торцевые уплотнения вала насосов Grundfos используются в различных системах, где требуется надёжная герметизация вращающихся узлов. Основные области применения включают:

• насосные агрегаты для повышения давления в инженерных сетях,
• оборудование кондиционирования и охлаждения технологических процессов,
• промышленные установки циркуляции жидкостей,
• оборудование производственных линий с непрерывным режимом работы,
• насосные станции различного назначения,
• гидравлические системы зданий и промышленных сооружений.

Использование качественных торцевых уплотнений позволяет поддерживать стабильную работу насосов при длительных эксплуатационных циклах. Герметизирующие элементы снижают риск потери рабочей жидкости, защищают приводные части оборудования и способствуют сохранению рабочих характеристик насосного агрегата.

Таким образом, торцевые уплотнения вала насосов Grundfos являются важными элементами насосных агрегатов, обеспечивающими эффективную герметизацию вращающихся соединений и стабильность работы оборудования. Продуманная конструкция, качественные материалы и точность изготовления позволяют использовать данные компоненты в различных промышленных и инженерных системах. Компания «Олниса» предлагает поставку торцевых уплотнений и промышленного оборудования Grundfos для предприятий различных отраслей. Ассортимент продукции формируется с учётом требований современных насосных систем и задач промышленной эксплуатации. «Олниса» обеспечивает поставку оригинальных комплектующих и оборудования, необходимых для поддержания эффективной работы технических объектов.
