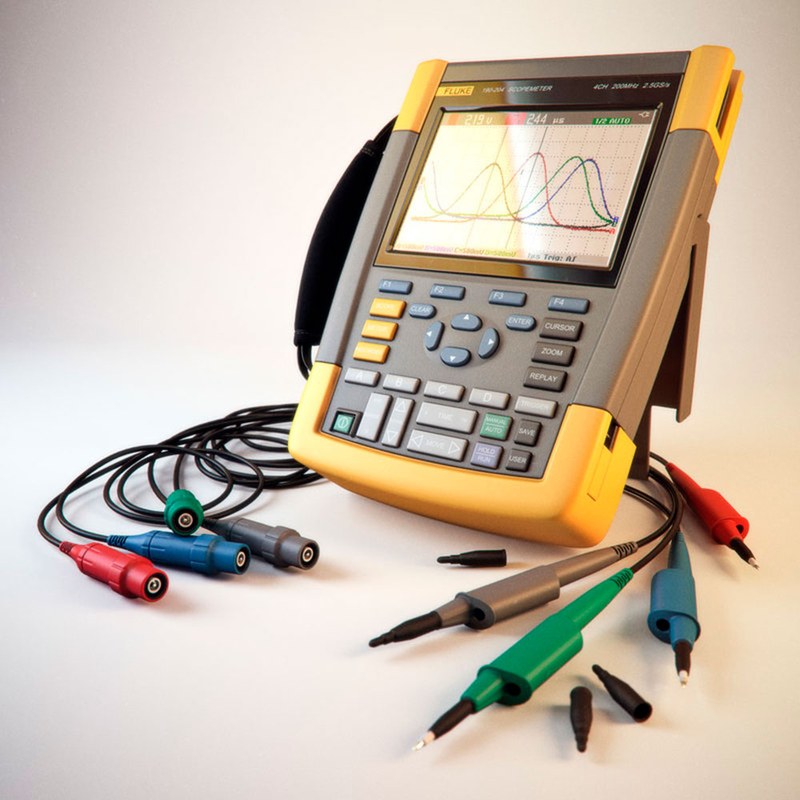

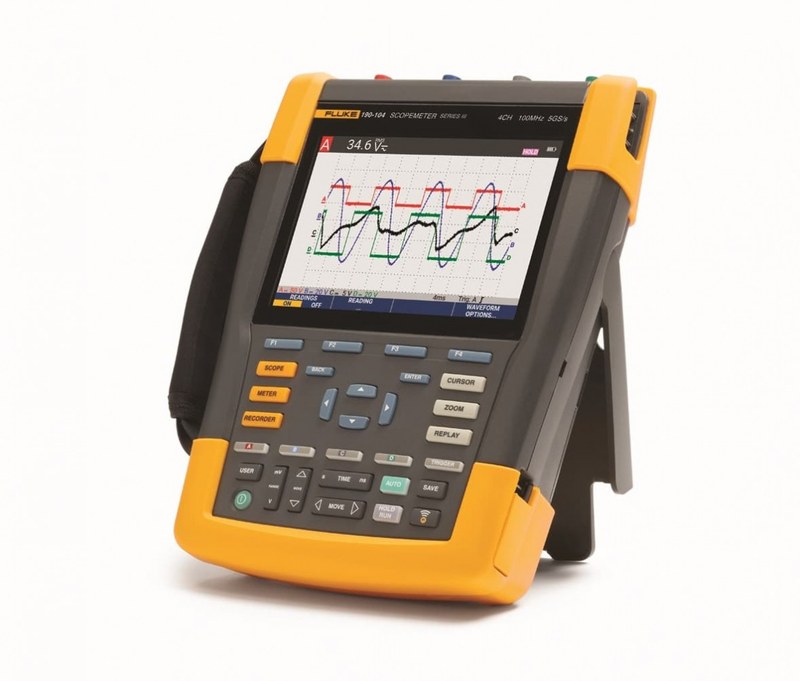

Портативный осциллограф Fluke — точная диагностика электрических систем в мобильном формате

Портативные осциллографы Fluke представляют собой измерительные устройства, предназначенные для исследования формы, параметров и динамических характеристик электрических сигналов в различных промышленных системах. Оборудование применяется для диагностики электронных цепей, контроля работы приводов, анализа источников питания, проверки промышленных контроллеров и поиска неисправностей в электрических установках. Основным назначением таких приборов является получение визуального представления о параметрах напряжения во времени с возможностью точного определения амплитуды, частоты, периода, длительности импульсов и других характеристик сигнала.

Технические характеристики

Ниже перечислены основные технические параметры портативных осциллографов Fluke, определяющие возможности измерения и анализа электрических сигналов:

• диапазон полосы пропускания измерительных каналов составляет от 20 МГц до 200 МГц в зависимости от исполнения прибора,
• количество входных каналов может составлять 2 или 4 независимых измерительных канала для одновременного контроля нескольких сигналов,
• частота дискретизации достигает значения до 2,5 Гвыб/с, что обеспечивает детальное отображение быстродействующих процессов,
• глубина памяти регистрации может достигать 10 Мточек на канал для сохранения продолжительных измерительных процессов,
• диапазон измерения входного напряжения составляет до 1000 В CAT III или 600 В CAT IV при использовании соответствующих измерительных принадлежностей,
• вертикальная чувствительность каналов находится в диапазоне от 5 мВ/дел до 100 В/дел,
• временная развертка регулируется в диапазоне от нескольких наносекунд до нескольких секунд на деление,
• точность измерения напряжения постоянного и переменного сигнала достигает значения до ±2 % от показания,
• диапазон измерения частоты охватывает значения от единиц герц до десятков мегагерц,
• режим автоматической настройки позволяет быстро определять основные параметры подключенного сигнала,
• функция запуска по фронту обеспечивает стабильное отображение периодических и импульсных процессов,
• режим захвата одиночных событий предназначен для анализа кратковременных переходных процессов,
• система цифровой обработки сигналов выполняет фильтрацию помех, масштабирование и математический анализ полученных данных.

Принцип работы портативного осциллографа основан на преобразовании аналогового электрического сигнала в цифровой поток данных с последующей обработкой встроенным процессором. Входной сигнал проходит через систему защиты, масштабирования и аналого-цифрового преобразования. После этого информация записывается в память устройства и выводится на дисплей в виде осциллограммы. Пользователь получает возможность анализировать изменение сигнала во времени, сравнивать несколько каналов и выполнять дополнительные вычисления.

Особенности конструкции устройств

Конструкция портативных осциллографов Fluke разработана с учетом требований промышленной эксплуатации. Корпус приборов выполняется из ударопрочных материалов, обеспечивающих защиту внутренних электронных компонентов от механических воздействий. Компактное исполнение позволяет использовать оборудование непосредственно рядом с исследуемыми установками, включая труднодоступные места размещения электрических шкафов и технологических узлов. Одной из особенностей является наличие изолированных измерительных каналов, которые позволяют безопасно исследовать сигналы в сложных электрических системах. Гальваническая развязка уменьшает вероятность возникновения помех и обеспечивает дополнительную защиту оператора при работе с высоковольтными цепями. Портативные модели оснащаются цветными жидкокристаллическими дисплеями с высоким разрешением, на которых одновременно отображаются несколько осциллограмм, параметры измерений и вспомогательная информация. Интерфейс управления включает функциональные кнопки и органы настройки масштабирования, запуска и выбора режимов измерения.

Конструктивные элементы прибора включают аккумуляторный блок питания, систему охлаждения электронных компонентов, входные разъемы измерительных каналов, интерфейсы передачи данных и защитные элементы входных цепей. Автономная работа от аккумулятора позволяет проводить измерения без подключения к стационарной электросети. Дополнительные режимы обработки позволяют выполнять математические операции над сигналами, использовать функцию записи изменений параметров во времени и сохранять результаты измерений для дальнейшего анализа. Встроенные средства диагностики помогают контролировать состояние прибора и корректность выполнения измерительных операций.

Области применения

Ключевыми особенностями применения портативных осциллографов Fluke являются универсальность измерений, мобильность и возможность контроля сложных электрических процессов в различных отраслях:

• диагностика промышленных электроприводов и систем управления двигателями,
• контроль работы преобразователей частоты и силовых электронных устройств,
• проверка источников питания, блоков управления и электронных модулей,
• анализ сигналов промышленных контроллеров и автоматизированных систем,
• поиск неисправностей в электрических цепях оборудования,
• измерение параметров импульсных сигналов и переходных процессов,
• контроль качества электрических соединений и линий передачи сигналов,
• исследование электронных схем при проведении технических испытаний,
• обслуживание энергетического и производственного оборудования,
• лабораторные исследования характеристик электрических устройств.

Таким образом, портативные осциллографы Fluke являются современными измерительными приборами, обеспечивающими детальный анализ электрических сигналов и контроль параметров различных технических систем. Благодаря сочетанию высокой точности, функциональности и мобильного исполнения оборудование используется в промышленной диагностике, энергетике, автоматизации и технических исследованиях. Компания «Олниса» предлагает поставку промышленного измерительного оборудования Fluke для предприятий, которым необходимы надежные решения для контроля электрических процессов. Мы обеспечиваем поставку оригинального оборудования для профессионального применения и формирования технической базы современных производственных объектов. «Олниса» является поставщиком промышленного оборудования, предлагающим широкий выбор измерительных приборов для различных направлений промышленной эксплуатации.
