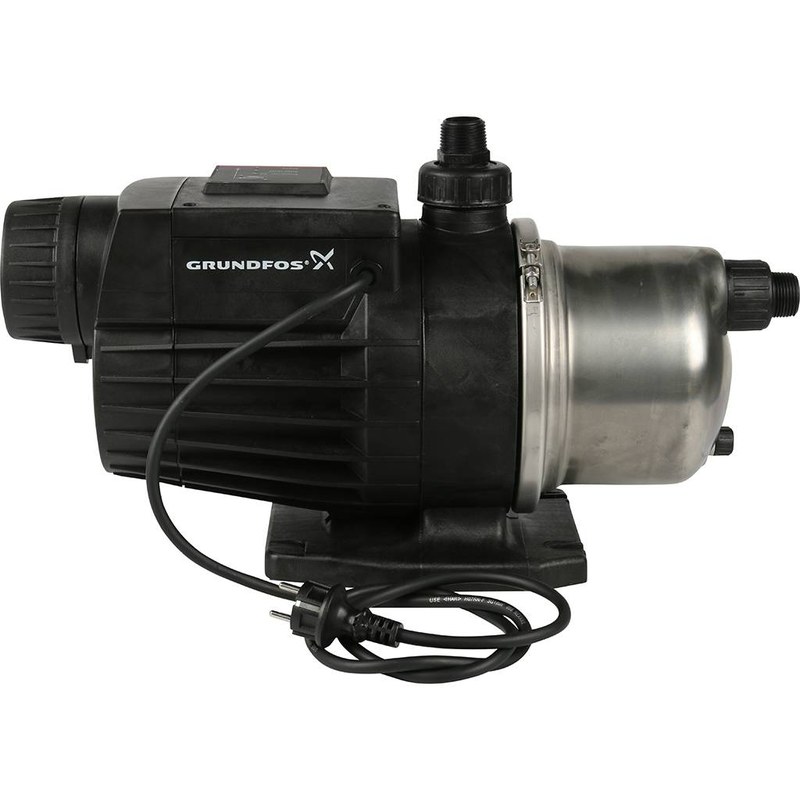

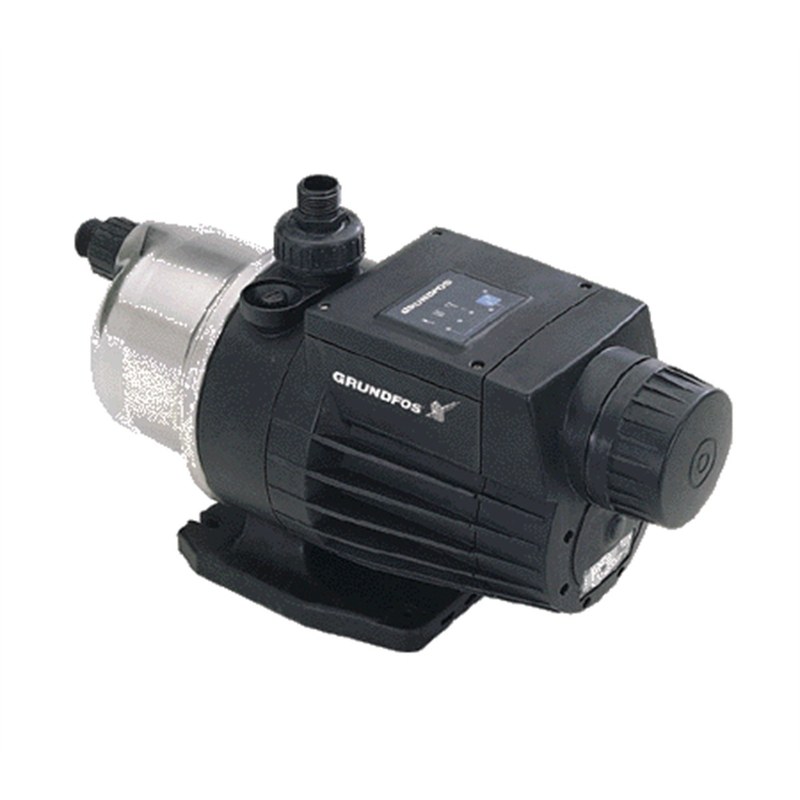

Насосная станция Grundfos MQ 3-35 B: компактное решение для подачи воды
Grundfos MQ3-35 B представляет собой компактную автоматическую насосную установку, предназначенную для повышения давления и подачи чистой воды в бытовых и малых инженерных системах. Оборудование объединяет многоступенчатый насос, электродвигатель, мембранный резервуар, обратный клапан, датчики давления и протока, а также электронную систему управления. Такая компоновка обеспечивает автоматический запуск при открытии точки водоразбора и остановку после прекращения расхода.
Технические характеристики
К основным параметрам Grundfos MQ3-35 B относятся следующие характеристики:
- рабочий напор при типовом расходе составляет примерно 20–30 м,
- максимальная высота всасывания достигает порядка 8 м,
- частота сети — 50 Гц,
- потребляемая мощность двигателя находится примерно в диапазоне 0,8–1,0 кВт,
- номинальный ток зависит от исполнения и составляет около 4–5 А,
- класс защиты корпуса соответствует уровню IP54,
- класс изоляции электродвигателя — F,
- диаметр присоединительных патрубков соответствует типоразмеру около 1 дюйма,
- уровень звукового давления остается умеренным,
- масса установки составляет приблизительно 13 кг.
Принцип работы основан на непрерывном контроле расхода и давления. При открытии крана давление в трубопроводе снижается, электронный блок фиксирует изменение параметров и включает насос. После закрытия потребителя поток прекращается, давление восстанавливается, а автоматика останавливает двигатель. Встроенная защита от сухого хода отслеживает отсутствие воды и отключает насос при нарушении всасывания. После аварийной остановки возможны повторные попытки запуска.
Особенности конструкции
Конструкция MQ3-35 B выполнена по принципу единого агрегата, в котором гидравлическая и электрическая части собраны в общем компактном корпусе. Многоступенчатая гидравлическая часть формирует напор последовательно за счет нескольких рабочих колес и направляющих аппаратов. Такое решение позволяет получить сравнительно высокий напор при небольших габаритах. Встроенный обратный клапан препятствует обратному движению воды после остановки. Мембранный резервуар сглаживает колебания давления. Электронный модуль получает сигналы от датчиков и управляет двигателем без необходимости внешнего реле давления. На панели предусмотрена индикация рабочего состояния и аварийных режимов. Корпус гидравлической части и внутренние элементы рассчитаны на контакт с чистой водой. Для устойчивой работы следует предварительно заполнить гидравлическую часть водой, не допускать долгого подсоса воздуха и использовать всасывающий трубопровод подходящего диаметра. Электронное управление реагирует на изменение водоразбора и поддерживает автоматический режим без ручного переключения. Электродвигатель охлаждается в процессе работы, а встроенная тепловая защита снижает вероятность повреждения обмоток при перегреве. Конструкция ориентирована на автоматическую эксплуатацию: после заполнения насосной камеры и всасывающей линии система не требует постоянного ручного включения. Для нормальной работы необходимы герметичная всасывающая линия и отсутствие подсоса воздуха.
Области применения
Наиболее характерными областями эксплуатации станции являются:
- подача воды из накопительных резервуаров в внутреннюю распределительную сеть,
- питание небольших систем полива и орошения,
- поддержание давления в локальных сетях при недостаточном входном напоре,
- организация автоматической подачи воды в дачных и сезонных системах.
Таким образом, Grundfos MQ3-35 B является интегрированной насосной станцией для автоматизированного водоснабжения и повышения давления. Ее работа основана на сочетании многоступенчатой гидравлики, датчиков расхода и давления, встроенной защиты и электронного управления. Компактный корпус, автоматическое включение и развитая система защит делают установку подходящей для частных домов, резервуарных систем и локальных сетей с переменным расходом. Поставка Grundfos MQ3-35 B компанией «Олниса» позволяет получить готовый насосный агрегат для стабильной и автоматизированной подачи воды.
