Скважинный насос Grundfos SQ 5 70: высокая производительность и стабильная подача воды

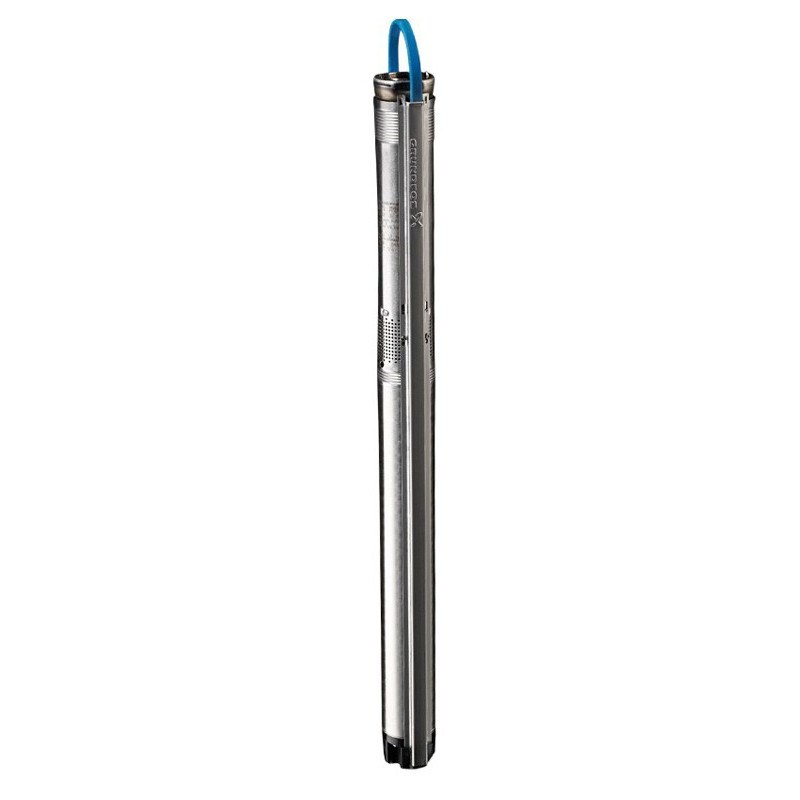

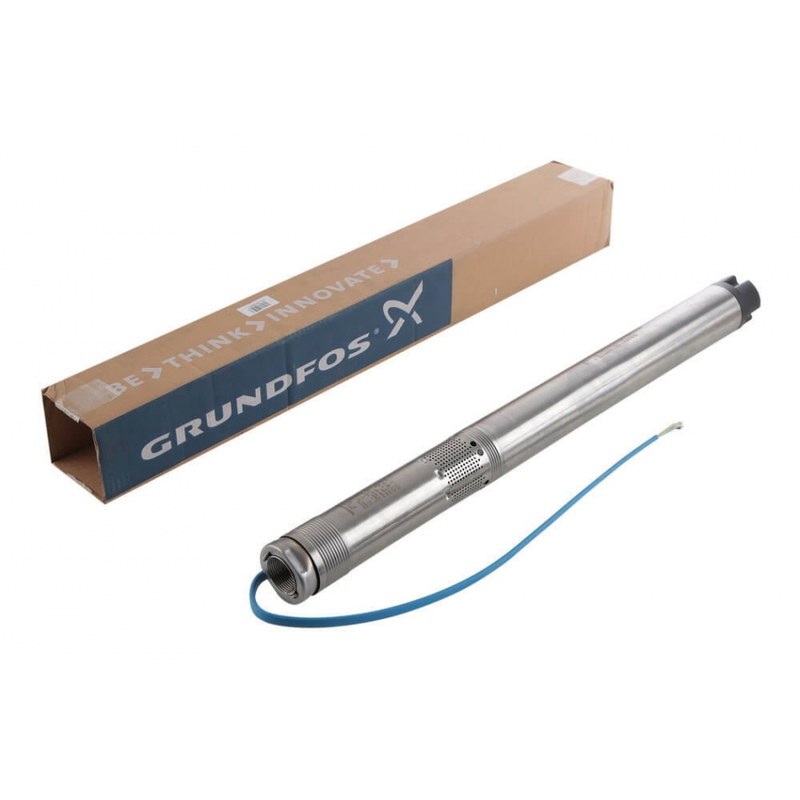

Grundfos SQ 5-70 — многоступенчатый погружной насос центробежного типа для подачи чистой воды из скважин, резервуаров и других источников. Конструкция рассчитана на работу в обсадных трубах малого диаметра, стабильную подачу жидкости и снижение гидравлических нагрузок при пуске. Насос объединяет гидравлическую часть, герметичный электродвигатель и электронное управление, обеспечивающее плавное ускорение ротора и защиту от характерных аварийных режимов. Оборудование применяется в водоснабжении, поливе, наполнении емкостей и системах поддержания давления.
Технические характеристики
Ниже перечислены основные параметры Grundfos SQ 5-70, определяющие его рабочие возможности:
- номинальная подача — около 5 м3/ч,
- максимальная подача — примерно 7 м3/ч,
- номинальный напор — около 70 м,
- максимальный напор — ориентировочно до 90 м,
- диаметр корпуса — около 74 мм,
- напорное соединение — резьбовое, порядка 1 1/4 дюйма,
- мощность электродвигателя — около 1,6 кВт,
- напряжение питания — 1 × 200–240 В,
- частота сети — 50 Гц,
- частота вращения — до 10 700 об/мин,
- максимальный ток — порядка 8–9 А,
- класс защиты — IP68,
- класс изоляции — F,
- максимальная температура воды — около 35 C,
- допустимое содержание песка — до 50 г/м3,
- минимальный диаметр скважины — около 76 мм,
- максимальная глубина погружения — до 150 м,
- масса агрегата — ориентировочно 6–7 кг,
- рабочее положение — вертикальное или горизонтальное при соблюдении охлаждения,
- рабочая среда — чистая химически неагрессивная вода без длинноволокнистых включений.
Рабочая точка зависит от сопротивления трубопровода, высоты подъема и требуемого давления. При снижении расхода напор растет, а при увеличении подачи уменьшается. Для устойчивой эксплуатации фактический режим должен находиться в рабочей зоне характеристики и соответствовать притоку воды в скважину.
Особенности конструкции
Основу Grundfos SQ 5-70 составляет многоступенчатая гидравлическая часть. Рабочие колеса последовательно повышают давление жидкости, поэтому значительный напор достигается при небольшом диаметре корпуса. Вода входит через всасывающую часть, проходит через ступени и выходит через напорный патрубок. Направляющие аппараты формируют поток и преобразуют часть его скорости в давление, а встроенный обратный клапан препятствует обратному движению воды после остановки. Электродвигатель размещен в герметичном корпусе и охлаждается проходящим вдоль него потоком. Высокая частота вращения позволяет уменьшить размеры гидравлической части. Электроника управляет пуском, ограничивает пусковой ток и плавно выводит двигатель на рабочую скорость. Это снижает ударные нагрузки на трубопровод, арматуру и электросеть. Система защиты реагирует на сухой ход, перегрев, перегрузку и существенные отклонения напряжения. При недостатке воды насос прекращает работу, уменьшая риск повреждения рабочих элементов. После восстановления допустимых условий возможен повторный запуск.
Принципы и режимы работы
Ниже перечислены основные процессы при эксплуатации:
- после подачи питания электронный модуль выполняет плавный пуск,
- ротор разгоняется до частоты вращения,
- вода поступает во входную часть насоса,
- каждое рабочее колесо передает потоку дополнительную энергию,
- направляющие аппараты преобразуют скорость потока в давление,
- последовательные ступени суммируют создаваемый напор,
- вода подается через напорный патрубок в трубопровод,
- обратный клапан удерживает водяной столб после остановки,
- защитная электроника отключает агрегат при недопустимых режимах.
Насос может работать автоматически совместно с реле давления, блоком управления или гидроаккумулятором. В системе с баком он запускается при снижении давления до заданного порога и останавливается после достижения верхнего значения. Внешнее управление позволяет организовать требуемую логику водоснабжения.
Области применения
Основные направления эксплуатации Grundfos SQ 5-70 включают:
- подъем воды из узких скважин,
- водоснабжение частных домов,
- подачу воды в коттеджи и хозяйственные объекты,
- наполнение накопительных емкостей,
- работу в автоматических системах полива,
- орошение садовых и тепличных участков,
- подачу воды в системы повышения давления,
- использование в резервных системах водоснабжения,
- перекачивание чистой воды из подземных и наземных резервуаров.
Таким образом, Grundfos SQ 5-70 — компактный высоконапорный скважинный насос, в котором многоступенчатая гидравлика сочетается с высокооборотным электродвигателем и электронной защитой. Конструкция рассчитана на подачу воды из глубоких источников, автоматическую работу и снижение нагрузок при запуске. Насос применим там, где требуется стабильный расход и значительный напор при ограниченном диаметре скважины. Компания «Олниса» поставляет Grundfos SQ 5-70 и другое промышленное оборудование для систем водоснабжения. Поставка осуществляется в соответствии с заявленной комплектацией оборудования. «Олниса» работает как поставщик промышленного оборудования для разных объектов.
