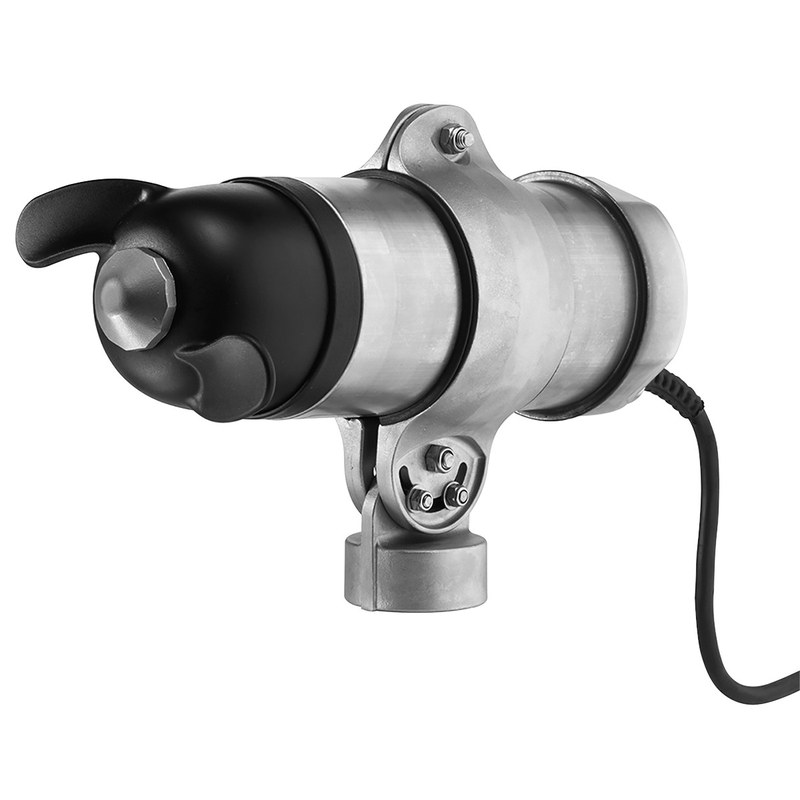

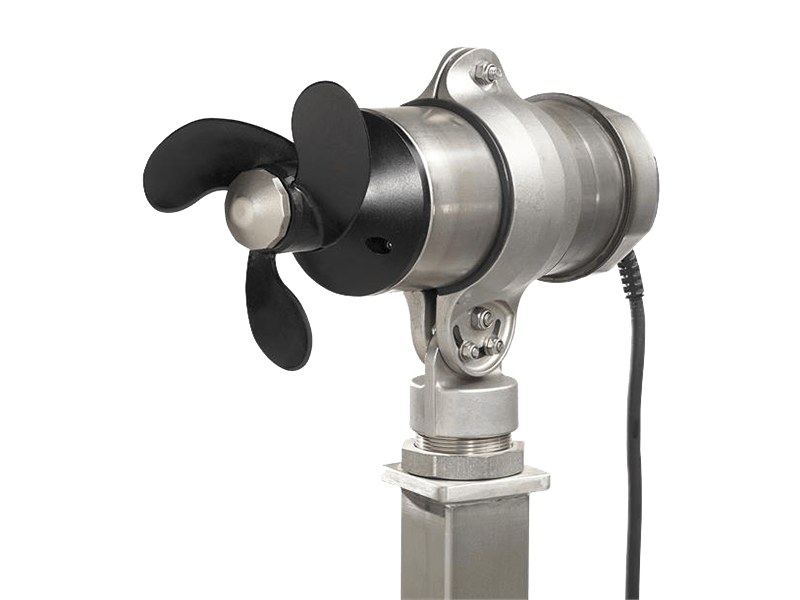

Миксер Grundfos AMD: высокая производительность и стабильная работа в сложных условиях
Погружные мешалки Grundfos AMD применяются для создания направленного потока и поддержания однородности жидких сред в резервуарах, технологических емкостях и сооружениях водоочистки. Оборудование работает непосредственно в жидкости, поэтому двигатель и зона уплотнения защищены от контакта с рабочей средой. Основная функция агрегатов состоит в передаче жидкости механической энергии через вращающийся пропеллер. Это уменьшает осаждение твердых частиц, выравнивает концентрацию примесей и стабилизирует течение.
Технические характеристики
Ниже перечислены основные параметры и режимы эксплуатации мешалок Grundfos AMD:
- тип оборудования — погружная пропеллерная мешалка горизонтального или наклонного монтажа,
- номинальная мощность электродвигателя в зависимости от исполнения — ориентировочно от 0,75 до 18,5 кВт,
- напряжение питания трехфазных исполнений — 3 × 380–415 В,
- частота питающей сети — 50 Гц,
- частота вращения рабочего органа — примерно от 200 до 1500 об/мин в зависимости от двигателя, передачи и диаметра пропеллера,
- диаметр пропеллера — ориентировочно от 180 до 800 мм,
- число лопастей — преимущественно 2 или 3 в зависимости от исполнения,
- температура перемешиваемой среды — обычно до +40 C,
- плотность рабочей среды — около 1000 кг/м3 для воды и близких жидкостей,
- допустимое содержание взвешенных частиц определяется конкретной модификацией и условиями эксплуатации,
- класс защиты электродвигателя — IP68,
- класс изоляции обмоток — F,
- режим работы — продолжительный при полном погружении и соблюдении требований к охлаждению,
- способ пуска — прямой, звезда–треугольник либо через устройство плавного пуска в зависимости от мощности двигателя,
- направление создаваемого потока — осевое, вдоль оси вращения пропеллера,
- рабочее положение — подводное, с установкой на направляющей или кронштейне,
- глубина установки определяется геометрией резервуара и допустимым гидростатическим давлением,
- электрическое подключение выполняется герметичным кабелем для длительной работы в воде,
- контроль температуры двигателя может выполняться встроенными термодатчиками или термоконтактами,
- основной принцип действия — преобразование крутящего момента двигателя в осевую тягу пропеллера с формированием циркуляционного потока.
Особенности конструкции
Конструкция Grundfos AMD рассчитана на работу в погруженном состоянии. Электродвигатель размещается в герметичном корпусе, защищающем токоведущие части от влаги. Вал передает вращающий момент непосредственно на пропеллер либо через передаточный узел, если он предусмотрен исполнением. Рабочий орган формирует осевой поток по объему резервуара. Лопасти имеют профиль, рассчитанный на получение требуемой тяги при ограниченном энергопотреблении. Узел вала снабжается уплотнительной системой, защищающей подшипники и обмотки. Для отвода тепла используется окружающая жидкость, поэтому работа без необходимого уровня погружения не допускается. Подшипниковые опоры воспринимают радиальные и осевые нагрузки. Кабельный ввод выполняется герметичным и разгруженным от натяжения. Монтажная система позволяет опускать мешалку и фиксировать ее в заданном положении. Угол установки выбирают так, чтобы поток охватывал максимальный полезный объем.
Области применения
Ключевые направления использования оборудования связаны с перемешиванием водных и технологических сред в открытых и закрытых резервуарах.
- усреднительные резервуары на очистных сооружениях,
- аэротенки и технологические камеры биологической очистки,
- емкости с активным илом и осадком,
- резервуары промышленных сточных вод,
- камеры смешения реагентов при допустимой совместимости материалов,
- емкости для предотвращения осаждения твердых включений,
- циркуляционные зоны сооружений водоподготовки,
- накопительные резервуары коммунальных систем,
- технологические бассейны, где требуется постоянное движение жидкости,
- процессы, в которых необходимо выравнивание температуры и концентрации компонентов.
Таким образом, Grundfos AMD представляет собой класс погружных мешалок для создания осевого потока, выравнивания состава жидкости и предотвращения осаждения твердых компонентов. Рабочий эффект определяется мощностью двигателя, диаметром и частотой вращения пропеллера, положением агрегата и геометрией резервуара. Герметичный двигатель, подводное охлаждение, прочный вал и защищенный кабельный ввод обеспечивают пригодность оборудования для продолжительной эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos, включая мешалки AMD для объектов водоочистки, коммунальных и производственных систем. «Олниса» поставляет оборудование в предусмотренной комплектации и ориентирована на стабильное снабжение предприятий промышленными изделиями.
