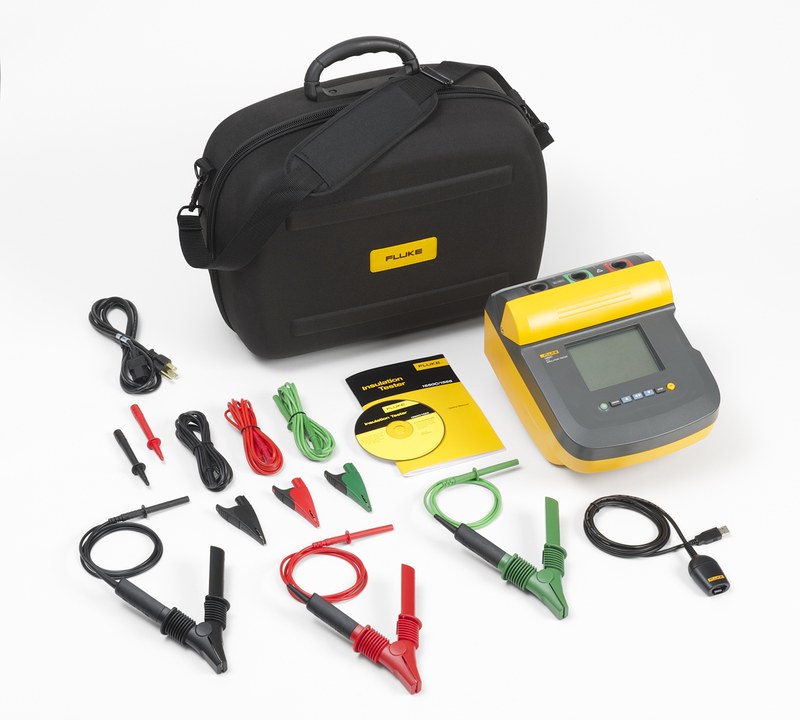

Мегаомметр Fluke 1550C для точной диагностики изоляции
Fluke 1550C представляет собой профессиональный цифровой измеритель сопротивления изоляции, предназначенный для контроля состояния изоляционных систем электрических установок, кабельных линий, электродвигателей, генераторов и распределительных устройств. Прибор применяется для проведения высоковольтных испытаний с использованием постоянного напряжения до 5000 В, позволяя определять качество изоляции и выявлять потенциальные участки ухудшения электрических характеристик. Конструкция устройства ориентирована на эксплуатацию в промышленных условиях, где требуется точная оценка сопротивления изоляционных материалов и получение стабильных результатов измерений. Работа Fluke 1550C основана на формировании испытательного постоянного напряжения и анализе тока утечки, проходящего через исследуемую изоляцию. По величине сопротивления прибор позволяет оценивать степень надежности изоляционных покрытий, состояние электрических машин и возможность дальнейшей эксплуатации оборудования. Измеритель поддерживает автоматизированный расчет диагностических параметров, включая индекс поляризации PI и коэффициент диэлектрической абсорбции DAR, что расширяет возможности анализа технического состояния электроустановок.
Технические характеристики
Ниже перечислены основные параметры Fluke 1550C, определяющие возможности прибора при выполнении высоковольтных испытаний и измерении электрических характеристик изоляции:
- максимальное испытательное напряжение постоянного тока составляет 5000 В,
- доступные уровни испытательного напряжения включают 250 В, 500 В, 1000 В, 2500 В и 5000 В,
- шаг регулировки напряжения от 250 В до 1000 В составляет 50 В,
- шаг регулировки напряжения выше 1000 В составляет 100 В,
- диапазон измерения сопротивления изоляции достигает 1 ТОм,
- диапазон измерения при напряжении 250 В составляет от 250 кОм до 50 ГОм,
- диапазон измерения при напряжении 500 В составляет от 500 кОм до 100 ГОм,
- диапазон измерения при напряжении 1000 В составляет от 1 МОм до 200 ГОм,
- диапазон измерения при напряжении 2500 В составляет от 2,5 МОм до 500 ГОм,
- диапазон измерения при напряжении 5000 В составляет от 5 МОм до 1 ТОм,
- точность измерения сопротивления в основном диапазоне составляет ±5 %,
- точность измерения в расширенном диапазоне высоких сопротивлений составляет до ±20 %,
- диапазон измерения тока утечки составляет от 1 нА до 2 мА,
- диапазон измерения емкости составляет от 0,01 до 15 мкФ,
- точность измерения емкости составляет ±(15 % от показания + 0,03 мкФ),
- диапазон работы встроенного таймера составляет от 0 до 99 минут,
- разрешение настройки таймера составляет 1 минуту,
- разрешение отображения времени составляет 1 секунду,
- диапазон предупреждения о наличии напряжения в цепи составляет от 30 до 660 В переменного или постоянного тока,
- степень защиты при эксплуатации соответствует категории безопасности CAT III 1000 В и CAT IV 600 В.
Особенности конструкции устройств

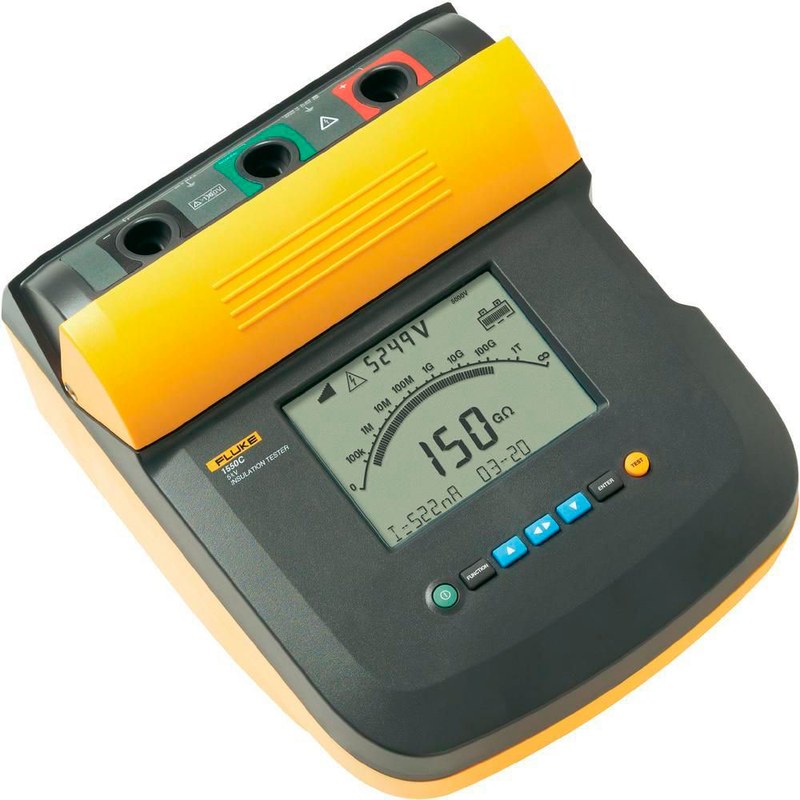

Fluke 1550C выполнен в прочном переносном корпусе, рассчитанном на применение в условиях промышленной эксплуатации. Основным элементом конструкции является высоковольтный измерительный блок, который формирует испытательное напряжение и контролирует параметры электрической цепи во время проведения диагностики. Прибор оснащен крупным цифровым дисплеем с дополнительной аналоговой шкалой, обеспечивающей удобное визуальное наблюдение за изменением сопротивления в процессе испытания. Конструктивная схема устройства включает систему защиты от влияния поверхностных токов утечки. Специальный защитный вывод Guard позволяет исключать паразитные токи, возникающие по поверхности изоляции, что повышает точность измерений при работе с материалами высокого сопротивления. Такой принцип особенно важен при проверке длинных кабельных линий и электрических машин, где небольшие токи утечки могут влиять на итоговые показатели.
Принцип действия измерителя заключается в подаче выбранного испытательного напряжения на объект контроля с последующим измерением проходящего через изоляцию тока. На основании полученных значений прибор автоматически рассчитывает сопротивление изоляции и отображает изменения параметров во времени. Встроенная функция Ramp позволяет выполнять испытания с плавным увеличением напряжения, что используется для оценки устойчивости изоляционного материала к повышенной электрической нагрузке. Основные конструктивные элементы Fluke 1550C включают следующие решения:
- высоковольтный генератор постоянного испытательного напряжения с диапазоном до 5000 В,
- защитную систему Guard для компенсации поверхностных токов утечки,
- цифровой дисплей с отображением измерительных параметров и результатов испытаний,
- встроенную память для сохранения результатов измерений,
- аккумуляторный источник питания для автономной работы,
- таймер проведения длительных испытаний с автоматическим завершением процесса,
- систему предупреждения о наличии внешнего напряжения в контролируемой цепи.
Области применения
Ключевыми областями применения Fluke 1550C являются промышленные объекты, энергетические установки и системы, где требуется регулярный контроль состояния изоляции электрического оборудования:
- диагностика изоляции электродвигателей низкого и среднего напряжения,
- проверка силовых кабелей и кабельных трасс,
- контроль состояния генераторов и трансформаторного оборудования,
- испытание распределительных устройств и коммутационной аппаратуры,
- проведение профилактических измерений в рамках технического обслуживания электроустановок,
- оценка качества изоляционных материалов после ремонта электрических машин,
- анализ изменения сопротивления изоляции при длительной эксплуатации оборудования.
Таким образом, Fluke 1550C является современным цифровым измерителем сопротивления изоляции, предназначенным для выполнения профессиональных высоковольтных испытаний и контроля состояния электрических систем. Благодаря сочетанию точных измерительных функций, надежной конструкции и широкого диапазона рабочих параметров прибор подходит для применения в различных промышленных направлениях. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные устройства Fluke для предприятий и производственных объектов. Поставка Fluke 1550C позволяет организациям использовать современное оборудование для выполнения задач электрического контроля и диагностики. «Олниса» предлагает качественные промышленные решения от ведущих производителей оборудования.
