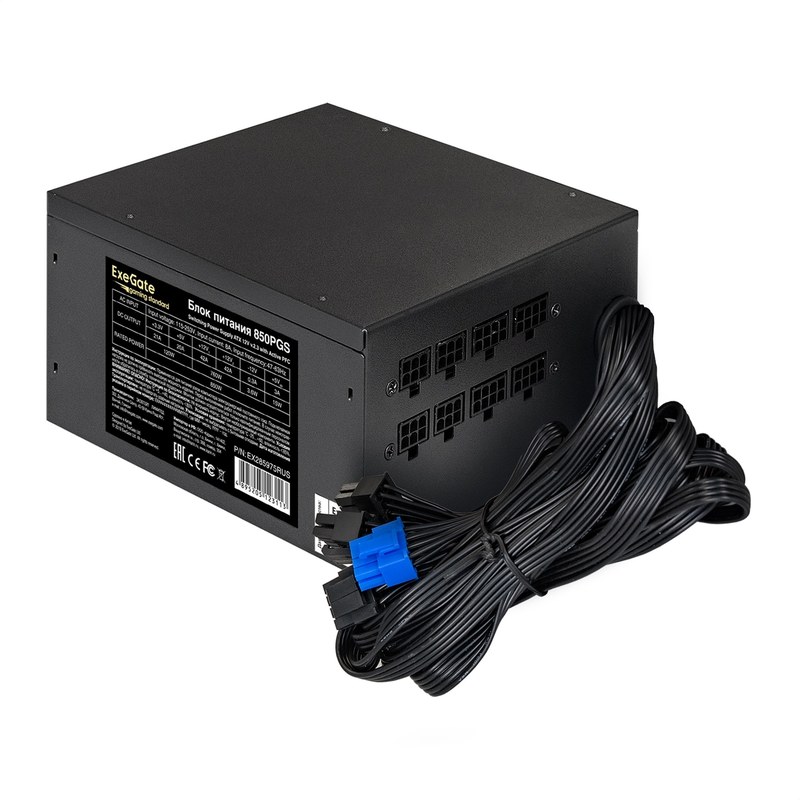

Блок питания Exegate 850W: надежное энергоснабжение производительных ПК
Блоки питания ExeGate мощностью 850 Вт относятся к классу устройств, предназначенных для преобразования сетевого переменного напряжения в стабильные линии постоянного тока для питания компонентов вычислительных систем. Такие устройства применяются в рабочих станциях, производительных персональных компьютерах, серверных конфигурациях начального уровня и системах, где требуется повышенный запас мощности. Конструкция блока питания включает силовой преобразователь, фильтрующие элементы, систему охлаждения и комплекс защитных механизмов, обеспечивающих устойчивую работу оборудования при различных нагрузках.
Технические характеристики
Основные параметры блока питания ExeGate 850W определяют его возможности по распределению электрической энергии между подключенными компонентами. Ниже перечислены ключевые технические характеристики оборудования:
- Номинальная выходная мощность составляет 850 Вт,
- форм-фактор корпуса соответствует стандарту ATX 12V v2.3 или ATX 12V v3.0 в зависимости от исполнения устройства,
- диапазон входного напряжения составляет от 115 до 253 В,
- рабочий диапазон частоты входной сети находится в пределах от 47 до 63 Гц,
- максимальный входной ток достигает 8–10 А,
- линия питания +12 В обеспечивает ток до 68–70 А,
- мощность по линии +12 В достигает 816–840 Вт,
- линия +5 В рассчитана на ток до 18–20 А,
- линия +3,3 В поддерживает ток до 20–25 А,
- совокупная мощность линий +3,3 В и +5 В составляет до 100–150 Вт,
- линия ожидания +5VSB обеспечивает ток до 2,5–3 А,
- мощность линии +5VSB составляет до 12,5–15 Вт,
- линия -12 В рассчитана на ток до 0,3 А,
- мощность линии -12 В достигает 3,6 Вт,
- коэффициент полезного действия составляет до 76% для стандартных исполнений и соответствует уровню 80 PLUS GOLD для отдельных моделей,
- средняя наработка на отказ достигает 100000–120000 часов,
- рабочая температура эксплуатации составляет от 0 до 40 C для базовых версий и от 5 до 40 C для отдельных исполнений,
- допустимая влажность хранения находится в диапазоне 20–90% без образования конденсата,
- габаритные размеры корпуса составляют около 150×86×140 мм,
- масса устройства находится в диапазоне 0,95–2,2 кг в зависимости от комплектации и конструкции.
Система подключения предусматривает использование основных разъемов для питания различных компонентов компьютера. Конфигурация интерфейсов включает:
- 24-контактный разъем ATX для подключения материнской платы,
- два разъема питания процессора 4+4 pin CPU,
- два или четыре разъема PCI-E 6+2 pin для подключения графических адаптеров,
- пять или шесть разъемов SATA для питания накопителей,
- три или четыре разъема IDE Molex для подключения периферийных устройств,
- разъем PCIe 5.0 12VHPWR в исполнениях с поддержкой современных видеокарт,
- кабель питания от сети 220 В с защитой от случайного отсоединения.
Особенности конструкции устройств

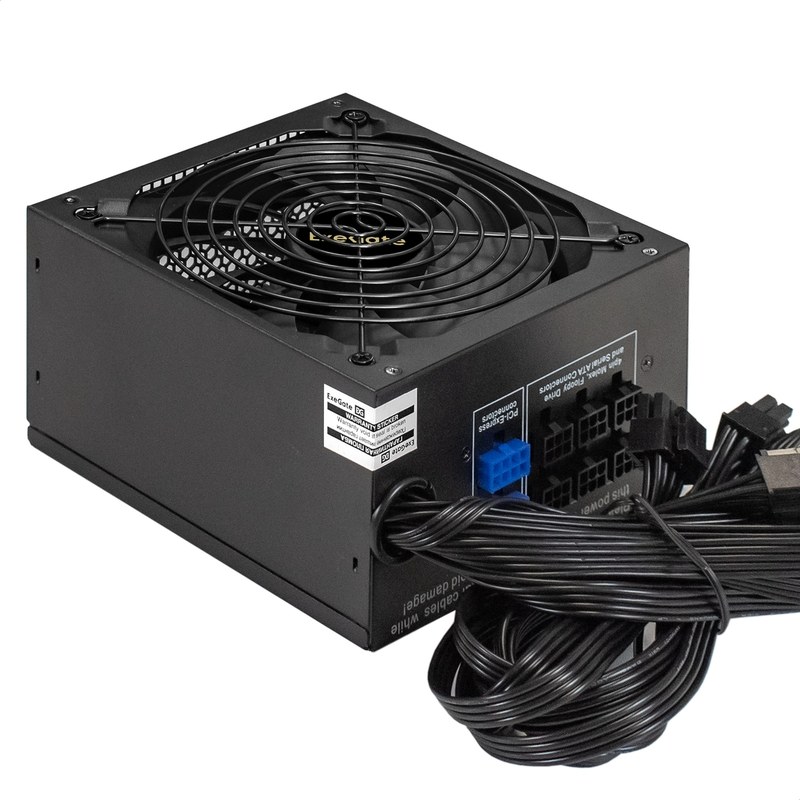

Конструкция блока питания ExeGate 850W основана на импульсном преобразовании энергии, при котором входное переменное напряжение сначала проходит через фильтрующий узел, затем преобразуется высокочастотным силовым каскадом и распределяется по нескольким линиям постоянного напряжения. Такой принцип работы позволяет обеспечить стабильное питание компонентов компьютера при изменении уровня нагрузки. Внутренняя архитектура включает силовые транзисторы, трансформаторный узел, конденсаторы фильтрации, цепи стабилизации и элементы защиты. В моделях с активной коррекцией коэффициента мощности применяется APFC, который снижает реактивные составляющие нагрузки и повышает эффективность преобразования энергии. Отдельные версии оснащаются независимыми DC-DC преобразователями для формирования стабильных вторичных напряжений. Охлаждение реализуется при помощи встроенного вентилятора диаметром 120 мм или 140 мм в зависимости от серии. Вентилятор с гидродинамическим подшипником обеспечивает снижение уровня механического износа и поддерживает эффективный отвод тепла при продолжительной эксплуатации. Регулировка скорости вращения может выполняться автоматически по температурному датчику, что позволяет уменьшать уровень шума при небольшой нагрузке. Система безопасности блока питания включает несколько независимых механизмов контроля электрических параметров:
- защиту от короткого замыкания SCP,
- защиту от превышения выходного напряжения OVP,
- защиту от снижения напряжения UVP,
- защиту от превышения допустимого тока OCP,
- защиту от перегрузки мощности OPP/OLP,
- защиту от перегрева OTP,
- защиту от импульсных перенапряжений SIP в отдельных моделях.
Принцип работы защитных функций заключается в постоянном контроле параметров выходных линий и автоматическом отключении питания при возникновении аварийных условий. После нормализации рабочих характеристик устройство может восстановить подачу энергии, предотвращая повреждение подключенных компонентов.
Области применения
Блоки питания ExeGate 850W используются в системах, где требуется стабильное энергоснабжение оборудования с высоким уровнем потребления. Основные области применения включают:
- рабочие станции для обработки графики, видео и инженерных расчетов,
- компьютерные системы с несколькими накопителями и расширенными конфигурациями,
- серверные решения начального уровня,
- оборудование для вычислительных задач с продолжительной нагрузкой,
- мультимедийные станции и специализированные ПК,
- системы с повышенными требованиями к надежности питания.
Таким образом, блок питания ExeGate 850W представляет собой надежное устройство электропитания, сочетающее высокую выходную мощность, продуманную конструкцию и широкий набор технических функций. Оборудование подходит для применения в современных компьютерных системах, где требуется стабильное распределение энергии и надежная работа компонентов. Компания «Олниса» предлагает поставку промышленного оборудования ExeGate для различных технических задач. Мы обеспечиваем поставку оригинальных устройств и комплектующих, помогая предприятиям получать качественное оборудование для построения эффективных систем.
