Реле давления Dungs GW 50 A6: точность контроля и стабильная работа газового оборудования

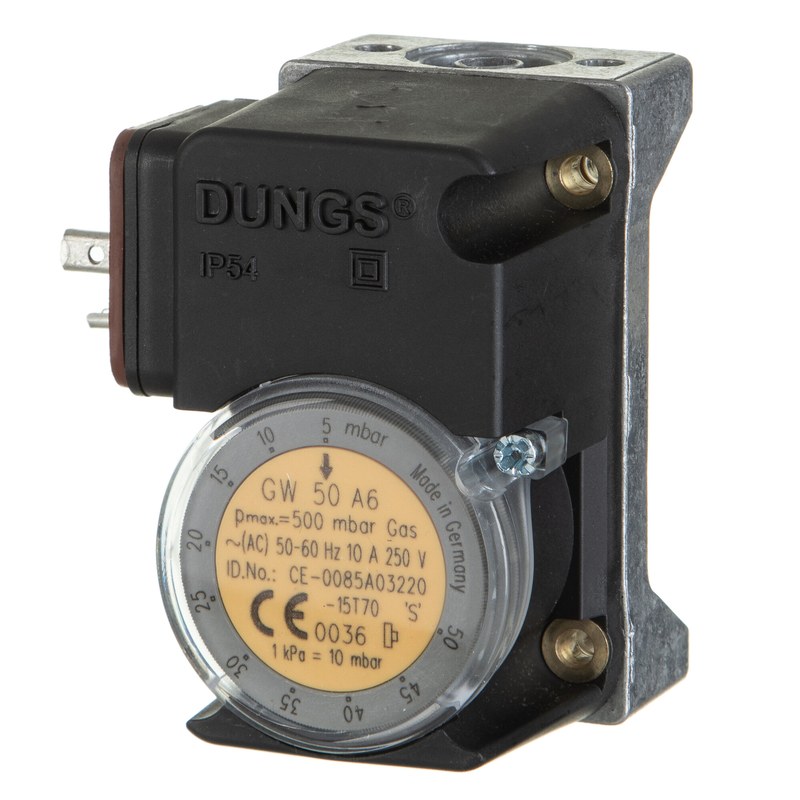

Реле давления Dungs GW 50 A6 представляет собой компактное электромеханическое устройство контроля параметров давления газа и воздуха, предназначенное для применения в системах управления горелочными установками, вентиляционном оборудовании и технологических комплексах с контролируемой подачей рабочих сред. Устройство выполняет функцию отслеживания заданного уровня давления и формирования управляющего сигнала при отклонении фактического значения от установленного диапазона. Конструкция реле основана на принципе механического воздействия давления на чувствительный элемент с последующей передачей усилия на коммутационный механизм. Серия GW A6 относится к регулируемым компактным прессостатам, применяемым для контроля газовых и воздушных сред.
Технические характеристики
Основные параметры реле давления Dungs GW 50 A6 определяют его эксплуатационные возможности, диапазон регулирования и особенности подключения. Ниже перечислены ключевые технические характеристики устройства:
- рабочее избыточное давление достигает 500 мбар,
- контролируемые среды включают газ, воздух и продукты сгорания,
- температура хранения оборудования находится в диапазоне от -30 C до +80 C,
- точность срабатывания соответствует значению около ±0,6 мбар,
- электрическое подключение выполняется через штекерное соединение DIN 43650A,
- количество электрических контактов составляет 3 вывода без подключения защитного заземления,
- степень защиты корпуса соответствует IP54,
- присоединение давления выполнено с нижним расположением штуцера размером 1/4 дюйма,
- встроенный измерительный штуцер имеет диаметр около 9 мм,
- максимальная нагрузочная способность контактной группы составляет параметры, соответствующие применению в цепях управления горелочными системами,
- масса устройства составляет приблизительно 0,15 кг.

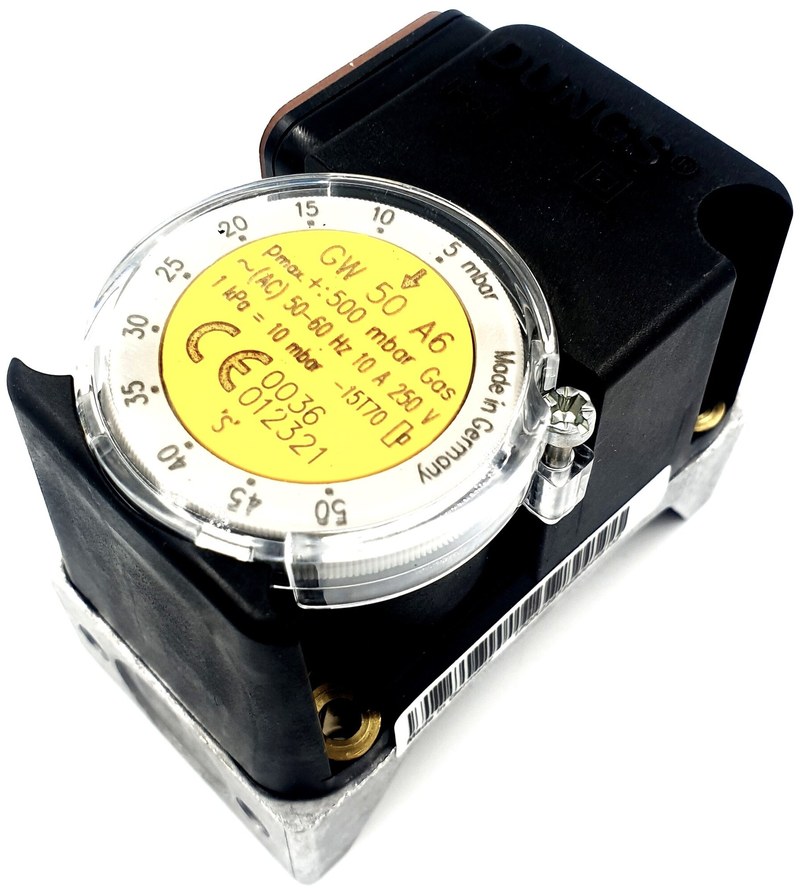

Конструкция Dungs GW 50 A6 предусматривает возможность точной установки порога переключения с помощью регулировочного элемента со шкалой. Изменение заданного значения выполняется механическим способом, при котором оператор устанавливает необходимый уровень давления, после чего устройство автоматически реагирует на изменение контролируемого параметра.
Особенности конструкции устройств
Корпус реле выполнен в компактном исполнении, что позволяет устанавливать его в ограниченном пространстве внутри шкафов управления и технологических узлов. В конструкции предусмотрен встроенный измерительный элемент для проверки давления, а также удобный регулировочный механизм с градуированной шкалой. Присоединительный патрубок расположен таким образом, чтобы обеспечить удобное подключение к газовой или воздушной магистрали. Коммутационный механизм устройства предназначен для передачи сигнала управления при изменении давления относительно установленного значения. В зависимости от схемы подключения контакты могут использоваться для размыкания или замыкания управляющей цепи. Это позволяет применять прессостат в системах контроля безопасности, автоматизации процессов горения и регулирования работы оборудования. Ключевыми конструктивными особенностями являются:
- мембранный измерительный элемент для преобразования давления в механическое перемещение,
- регулировочный механизм со шкалой для установки необходимого порога срабатывания,
- компактный корпус для монтажа в промышленных системах управления,
- нижний штуцер подключения давления с резьбовым соединением 1/4 дюйма,
- электрический разъем DIN 43650A для быстрого подключения,
- контактная система переключения управляющих цепей,
- защитный корпус со степенью защиты IP54 для эксплуатации в промышленных условиях.
Области применения
Реле давления Dungs GW 50 A6 используется в различных инженерных системах, где требуется постоянный контроль давления газа или воздуха. Устройство обеспечивает передачу управляющего сигнала при достижении заданного значения и применяется в составе автоматизированных установок. Основные направления применения включают:
- системы автоматического управления процессами сжигания топлива,
- котельное оборудование с контролем параметров газовой линии,
- вентиляционные системы с контролем воздушного давления,
- теплогенерирующие установки различной мощности,
- технологические линии с использованием газовых сред,
- оборудование автоматизации процессов нагрева и горения.
Таким образом, Dungs GW 50 A6 является эффективным элементом контроля давления, предназначенным для использования в системах управления газовым и воздушным оборудованием. Компактная конструкция, регулируемый диапазон настройки и надежный механический принцип действия обеспечивают широкие возможности применения устройства в промышленной сфере. Компания «Олниса» выполняет поставку промышленного оборудования Dungs для предприятий различных отраслей. В ассортименте представлены современные компоненты для систем автоматизации, контроля и управления технологическими процессами. «Олниса» обеспечивает поставку качественного промышленного оборудования для реализации надежных инженерных решений.
