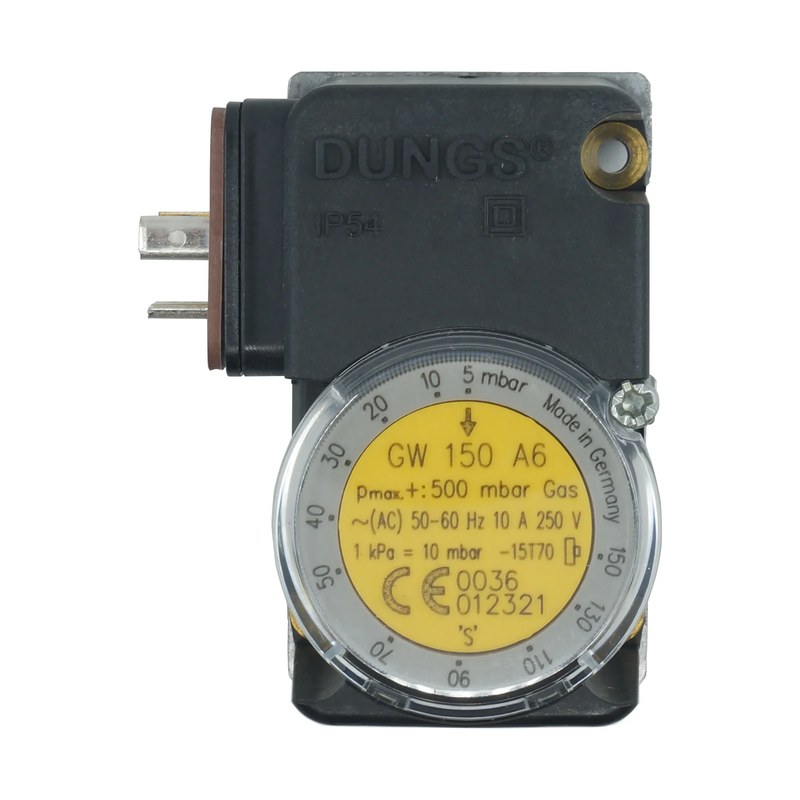

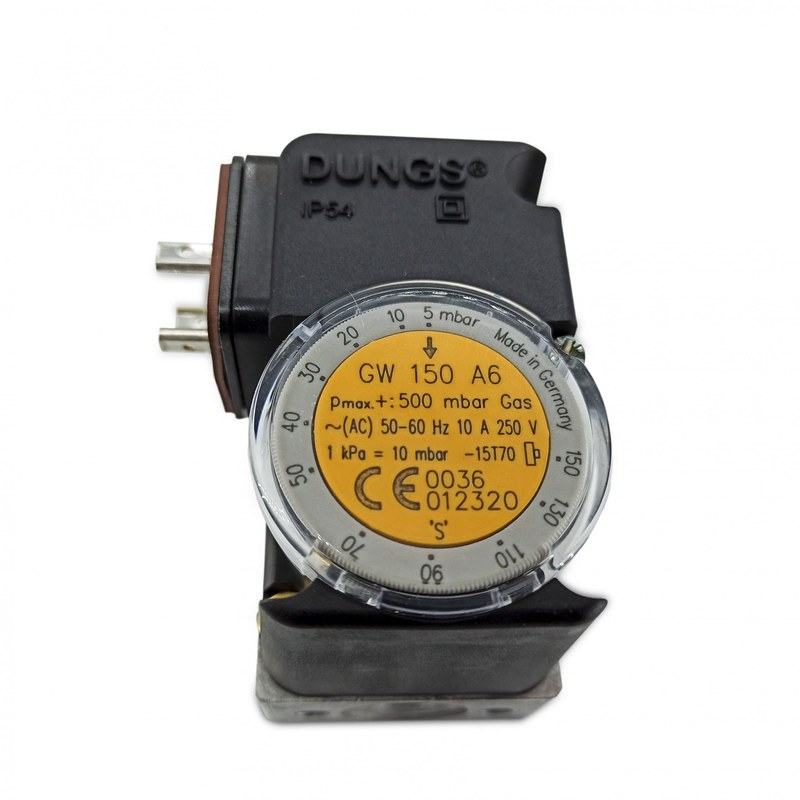

Реле давления Dungs GW 150 A6: точный контроль параметров газовых систем

Dungs GW 150 A6 представляет собой компактное регулируемое реле давления, предназначенное для контроля параметров газовых и воздушных сред в составе систем автоматизации процессов горения. Устройство применяется для контроля достижения заданного значения давления и формирования управляющего сигнала при изменении фактического параметра относительно установленной точки срабатывания. Конструкция реле основана на механическом преобразовании давления рабочей среды в перемещение чувствительного элемента, который воздействует на коммутационный механизм. Серия GW...A6 разработана для использования в установках с газовыми горелками, вентиляционными агрегатами и технологическими системами, где требуется точный контроль стабильности подачи среды.

Технические характеристики

Основные параметры Dungs GW 150 A6 определяют возможности применения устройства в системах контроля давления газа и воздуха. Ниже перечислены ключевые технические характеристики модели:

• Диапазон регулирования давления составляет от 5 до 150 мбар,
• максимальное рабочее давление достигает 500 мбар или 50 кПа,
• точность настройки обеспечивается механическим регулировочным колесом со шкалой,
• рабочая среда включает газы 1, 2 и 3 семейства, а также нейтральные газообразные среды,
• диапазон температуры окружающей среды составляет от -15 C до +70 C,
• температура рабочей среды находится в пределах от -15 C до +70 C,
• температура хранения оборудования допускается от -30 C до +80 C,
• степень защиты корпуса соответствует IP54,
• присоединение давления выполняется через внутреннюю резьбу G 1/4 по стандарту ISO 228,
• измерительный штуцер выполнен в виде встроенного контрольного ниппеля диаметром 9 мм,
• электрическое подключение осуществляется через штекерное соединение G3,
• материал корпуса выполнен из алюминиевого литья под давлением,
• чувствительная мембрана изготовлена из эластомерного материала NBR,
• коммутационные контакты выполнены с применением серебряного покрытия,
• электрическая коммутация предусматривает работу с напряжением до 250 В переменного тока,
• устройство соответствует требованиям стандарта EN 1854 для реле давления в системах горения.

Принцип работы основан на контроле изменения давления относительно заранее установленного значения. При достижении заданной отметки мембранный механизм изменяет положение внутренних контактов, благодаря чему формируется управляющий сигнал для подключенной системы автоматики. Настройка точки переключения выполняется непосредственно на корпусе с помощью регулировочного элемента, позволяющего изменять порог срабатывания без применения дополнительных измерительных приборов.

Особенности конструкции устройства

Конструкция Dungs GW 150 A6 выполнена в компактном корпусе, объединяющем измерительный механизм, систему регулировки и коммутационный блок. Основным чувствительным элементом является эластичная мембрана, которая воспринимает воздействие давления рабочей среды и передает механическое усилие на переключающий механизм. Такое решение позволяет получать стабильное срабатывание при изменениях давления и сохранять работоспособность оборудования при длительной эксплуатации. Корпус из алюминиевого сплава обеспечивает механическую прочность и устойчивость к внешним воздействиям. Внутренний механизм рассчитан на работу в промышленных условиях, где требуется постоянный контроль параметров газового оборудования. Встроенный контрольный ниппель упрощает проверку давления и позволяет выполнять измерительные операции через предусмотренное конструкцией соединение. Реле имеет одноступенчатый принцип действия: при повышении или снижении давления относительно установленного значения происходит переключение электрических контактов. Конструкция предусматривает возможность контроля предельных состояний системы, включая ситуации недостаточного давления или превышения заданного уровня. Благодаря механическому принципу управления устройство сохраняет высокую надежность и быстро реагирует на изменение параметров рабочей среды. Ключевыми конструктивными особенностями являются:

• компактный алюминиевый корпус с интегрированным измерительным узлом,
• мембранный чувствительный элемент для преобразования давления в механическое перемещение,
• регулировочный механизм со шкалой для точной установки порога срабатывания,
• встроенный контрольный штуцер диаметром 9 мм,
• электрический блок с переключающими контактами,
• универсальное резьбовое подключение G 1/4,
• защитное исполнение корпуса IP54 для эксплуатации в промышленных помещениях.

Области применения

Dungs GW 150 A6 используется в системах, где необходимо автоматическое отслеживание давления газов и воздуха. Устройство применяется как элемент управления и контроля в составе оборудования, работающего с горелочными системами и технологическими установками. Ниже перечислены основные направления использования модели:

• газовые промышленные горелки,
• теплогенерирующее оборудование,
• котельные установки,
• системы контроля давления воздуха в горелочных устройствах,
• вентиляционные установки промышленного назначения,
• системы автоматизации процессов сжигания топлива,
• газовые рампы и узлы подготовки топлива,
• оборудование отопления и промышленного нагрева,
• технологические линии с контролем параметров газовой среды.

Применение реле давления позволяет повысить стабильность работы оборудования за счет постоянного контроля давления и своевременного формирования управляющих сигналов при изменении рабочих условий. Устройство используется в системах, где требуется надежное механическое переключение электрических цепей при достижении определенного уровня давления.

Таким образом, Dungs GW 150 A6 является эффективным элементом систем контроля давления газа и воздуха, обеспечивающим стабильное управление технологическими процессами. Компактная конструкция, широкий диапазон настройки и надежный механизм переключения делают устройство востребованным решением для оборудования промышленного горения. Компания «Олниса» предлагает поставку промышленного оборудования Dungs для предприятий различных отраслей. В ассортименте представлены современные компоненты для систем автоматизации, контроля и управления технологическими процессами. «Олниса» обеспечивает поставку качественного промышленного оборудования для решения задач производственных объектов.
