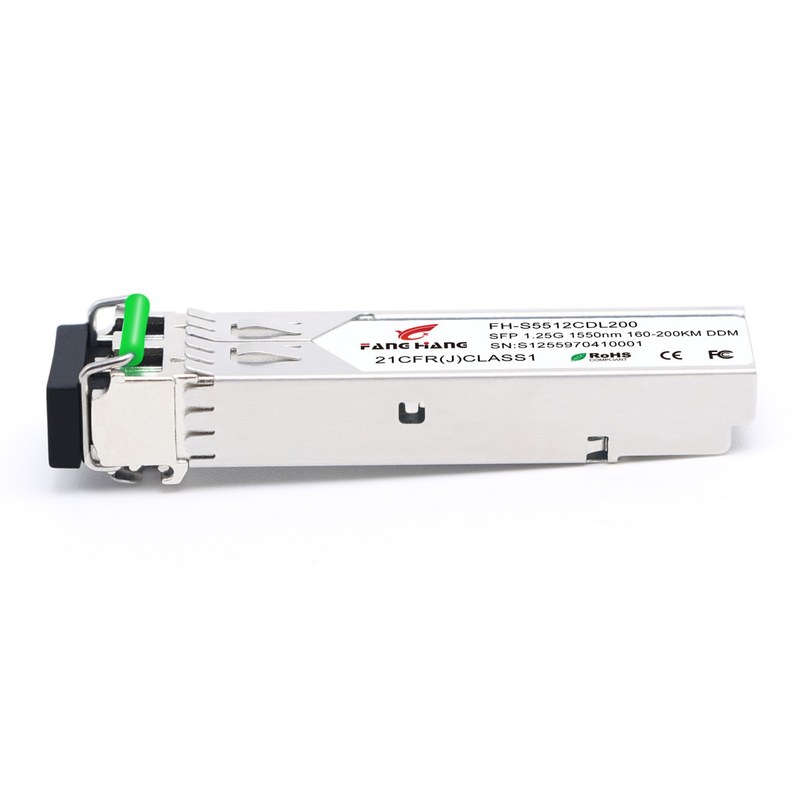

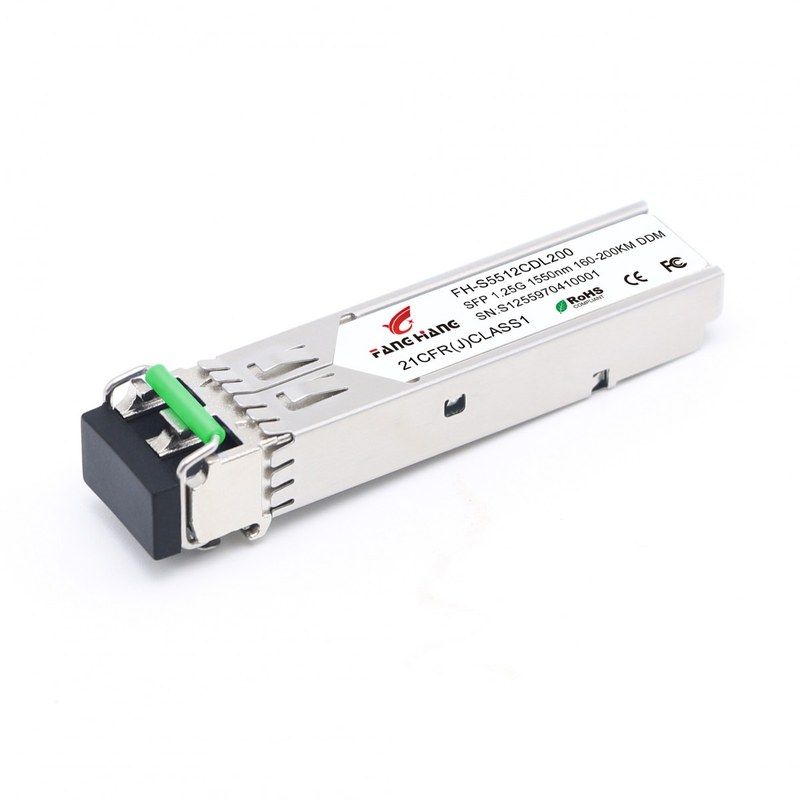

Оптический SFP-модуль Eltex FH-S5512CDL160 — гигабитная связь на дистанции до 160 км
FH-S5512CDL160 представляет собой оптический SFP-модуль для построения протяженных гигабитных линий связи по одномодовому волокну. Такое исполнение применяется там, где обычных модулей на 10–20 км недостаточно и требуется передавать Ethernet-трафик между значительно удаленными сетевыми узлами. Модуль работает со скоростью 1,25 Гбит/с, использует длину волны 1550 нм и подключается к двухволоконной линии через дуплексный разъем LC. Расчетная дальность достигает 160 км при использовании соответствующей одномодовой оптической трассы. FH-S5512CDL160 присутствует в официальном перечне SFP-модулей Eltex.
Технические характеристики
Параметры FH-S5512CDL160 ориентированы на дальние оптические соединения с повышенным энергетическим бюджетом. Основные характеристики включают:
- производитель модуля — FH, совместимость с оборудованием Eltex,
- артикул — FH-S5512CDL160,
- тип устройства — оптический SFP-трансивер,
- скорость передачи — 1,25 Гбит/с,
- тип оптического волокна — одномодовое SM 9/125 мкм,
- число волокон — 2,
- оптический разъем — duplex LC/UPC,
- номинальная длина волны — 1550 нм,
- максимальная расчетная дальность — до 160 км,
- мощность оптического передатчика — от +3 до +7 дБм,
- чувствительность приемника — до −34 дБм,
- минимальная перегрузка приемника — около −3 дБм,
- тип передатчика — DFB-лазер,
- тип приемника — APD-TIA,
- питание — 3,3 В,
- цифровая диагностика — DDM/DDMI,
- рабочая температура стандартного исполнения — от 0 до +70 °C,
- поддерживаемая скорость Fiber Channel — 1,0625 Гбит/с,
- форм-фактор — сменный SFP.
Особенности конструкции
FH-S5512CDL160 объединяет в компактном корпусе оптический передатчик, приемник и электронную схему согласования с SFP-портом сетевого оборудования. Электрические данные от коммутатора преобразуются в оптические импульсы и передаются по одному волокну дуплексной пары. Второе волокно используется для встречного направления связи. Передающий тракт построен на DFB-лазере с рабочей областью около 1550 нм. Такая длина волны особенно подходит для протяженных одномодовых линий, поскольку затухание оптического сигнала на ней сравнительно невелико. На принимающей стороне применяется APD-TIA. Повышенная чувствительность приемника до −34 дБм позволяет работать с заметно ослабленным сигналом после прохождения длинной трассы, соединителей и других пассивных элементов. Поддержка DDM дает возможность получать эксплуатационные параметры трансивера средствами совместимого сетевого оборудования. В зависимости от реализации интерфейса можно контролировать температуру, напряжение питания, ток лазера, передаваемую и принимаемую оптическую мощность. Форм-фактор SFP позволяет устанавливать модуль непосредственно в совместимый порт без отдельного медиаконвертера. При обслуживании трансивер можно заменить независимо от самого коммутатора или маршрутизатора. Для дальних линий особенно важен расчет оптического бюджета. Заявленные 160 км относятся к расчетной конфигурации и не означают, что любая трасса такой длины автоматически обеспечит устойчивую связь: необходимо учитывать фактическое затухание волокна, сварных соединений, коннекторов и пассивных компонентов.
Области применения
FH-S5512CDL160 используется в сетях, где необходимо сформировать протяженный гигабитный оптический канал. Основными направлениями применения являются:
- соединение удаленных Ethernet-коммутаторов,
- магистральные участки корпоративных сетей,
- межплощадочные оптические линии,
- подключение территориально разнесенных объектов,
- операторские сети передачи данных,
- промышленные телекоммуникационные системы,
- оптические uplink-соединения,
- транспортные сети Gigabit Ethernet,
- соединение маршрутизаторов и серверного оборудования,
- линии связи с повышенными требованиями к дальности.
Компания «Олниса» осуществляет поставку оборудования Eltex и совместимых оптических компонентов для построения телекоммуникационной инфраструктуры. В ассортимент входят SFP- и SFP+-трансиверы для различных скоростей, расстояний и типов волокна. При заказе дальнобойного исполнения на 160 км следует использовать точный артикул FH-S5512CDL160. Он позволяет отличить модуль от вариантов той же линейки на 80, 120 и 200 км. Официальный каталог Eltex перечисляет все эти исполнения отдельно. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практические свойства FH-S5512CDL160 связаны прежде всего с большим оптическим бюджетом и компактным форм-фактором. Основными преимуществами являются:
- передача данных на скорости 1,25 Гбит/с,
- расчетная дальность до 160 км,
- работа по одномодовому волокну,
- дуплексное соединение LC,
- использование длины волны 1550 нм,
- мощный DFB-лазер,
- чувствительный APD-приемник,
- поддержка цифровой диагностики DDM,
- установка непосредственно в SFP-порт,
- возможность замены без изменения основной сетевой платформы,
- применимость для протяженных магистральных соединений.
Таким образом, FH-S5512CDL160 предназначен для ситуаций, когда гигабитный Ethernet необходимо передать на значительно большее расстояние, чем позволяют стандартные SFP-модули ближнего действия. Сочетание 1550 нм, DFB-передатчика, APD-приемника и высокой чувствительности формирует оптический тракт, рассчитанный на линии до 160 км. Модуль работает с двумя одномодовыми волокнами, оснащается LC-разъемом и поддерживает DDM, что упрощает наблюдение за состоянием оптического соединения.
