EVCO EVKB21N7VCXS 379647 — компактный контроллер для холодильного оборудования
EVCO EVKB21N7VCXS представляет собой электронный температурный контроллер для простых холодильных установок. Устройство принимает сигнал от датчика NTC, сравнивает фактическую температуру с заданной уставкой и управляет работой компрессора через встроенное электромеханическое реле. Модель ориентирована на оборудование, где требуется один основной канал регулирования без сложной многозонной автоматики. Контроллер применяется в холодильных столах, витринах, охладителях напитков и других установках со статическим охлаждением. Для исполнения EVKB21N7VCXS предусмотрено питание 230 В AC и коммуникационный порт для программирования.
Технические характеристики
Параметры EVCO EVKB21N7VCXS рассчитаны на базовое температурное управление холодильной нагрузкой. Основные характеристики включают:
- производитель — EVCO,
- серия — EVKB,
- модель — EVKB21N7VCXS,
- каталожный идентификатор — 379647,
- тип оборудования — цифровой температурный контроллер,
- напряжение питания — 230 В AC,
- аналоговый вход — 1,
- тип температурного датчика — NTC,
- дискретный вход — 1,
- назначение дискретного входа — дверной или многофункциональный контакт,
- число релейных выходов — 1,
- назначение реле — управление компрессором,
- номинал релейного выхода — 16 А при 250 В AC,
- измерительный диапазон — приблизительно от −40 до +105 °C,
- дисплей — цифровой, 3½ разряда,
- степень защиты передней панели — IP65,
- монтаж — в панель,
- монтажный вырез — около 71 × 29 мм,
- глубина установки — около 59 мм,
- коммуникационный порт — TTL,
- функция блокировки клавиатуры — предусмотрена,
- режим ожидания — предусмотрен.
Особенности конструкции

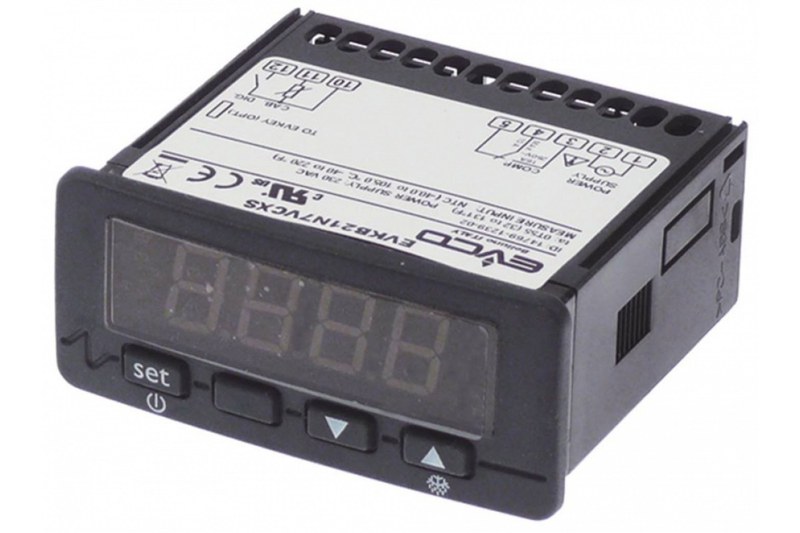

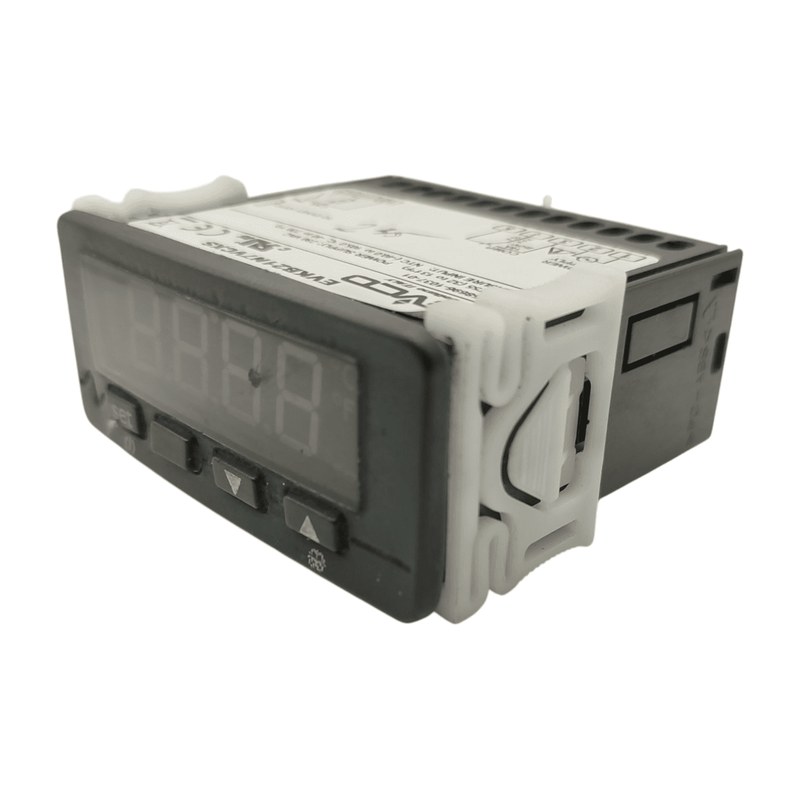

EVKB21N7VCXS выполнен в узком панельном корпусе стандартного формата 74 × 32 мм. На передней стороне расположены цифровой индикатор, три клавиши и функциональные пиктограммы. Такая компоновка позволяет контролировать температуру и менять основные параметры непосредственно с панели холодильной установки. Температурный датчик NTC подключается к измерительному входу контроллера. Электроника преобразует изменение сопротивления датчика в температурное значение и сравнивает его с установленной точкой регулирования. Если температура выходит за допустимую границу, выходное реле изменяет состояние и включает компрессор. После достижения требуемого значения питание компрессора отключается с учетом установленного дифференциала и защитных задержек. Отдельный цифровой вход может использоваться как дверной контакт либо выполнять другую предусмотренную настройками функцию. Благодаря этому контроллер способен учитывать внешнее событие без установки дополнительного самостоятельного модуля. Размораживание в установках с EVKB21 выполняется остановкой компрессора. Такой принцип подходит для сравнительно простых холодильных систем, где отдельный нагреватель оттайки не требуется. Серия также предусматривает конфигурации работы на охлаждение или нагрев. Исполнение VCXS оснащается TTL-портом. Через него может подключаться ключ программирования EVKEY или другое совместимое оборудование EVCO, что упрощает перенос одинаковых настроек между несколькими контроллерами.
Области применения
EVCO EVKB21N7VCXS используется в холодильном оборудовании с одним основным регулируемым температурным каналом. Основными направлениями применения являются:
- охладители напитков,
- холодильные столы,
- небольшие холодильные камеры,
- торговые охлаждаемые витрины,
- оборудование для хранения продуктов,
- статические холодильные установки,
- холодильные шкафы,
- пицца-столы и охлаждаемые рабочие поверхности,
- небольшие коммерческие холодильные агрегаты,
- оборудование с оттайкой остановкой компрессора.
Компания «Олниса» осуществляет поставку контроллеров EVCO и другого оборудования для автоматизации холодильных систем. В ассортимент входят электронные регуляторы, датчики, панели управления и вспомогательные компоненты. При заказе данного исполнения рекомендуется использовать полное обозначение EVKB21N7VCXS. Дополнительный каталожный код 379647 может применяться для идентификации позиции в профильных каталогах комплектующих. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практические свойства EVKB21N7VCXS связаны с простой архитектурой и небольшим количеством необходимых внешних компонентов. Основными преимуществами являются:
- управление компрессором непосредственно встроенным реле,
- работа с распространенным датчиком NTC,
- отдельный многофункциональный цифровой вход,
- питание непосредственно от сети 230 В,
- компактный панельный формат,
- фронтальная защита IP65,
- удобная цифровая индикация температуры,
- возможность блокировки органов управления,
- режим оттайки остановкой компрессора,
- TTL-порт для программирования,
- возможность переноса параметров между однотипными устройствами.
Таким образом, EVCO EVKB21N7VCXS представляет собой компактный одноканальный контроллер для холодильных систем, в которых управление строится вокруг одного температурного датчика и одного компрессорного выхода. Устройство получает данные от NTC-сенсора, контролирует температуру и переключает реле в соответствии с заданными параметрами. Питание 230 В AC, релейный выход 16 А, цифровой вход и панельное исполнение позволяют использовать модель в холодильных столах, шкафах, витринах и другой компактной технике. Коммуникационный порт дополнительно упрощает копирование конфигурации между несколькими устройствами.
