Eltex MES3510S-08P / D-Link DIS-210G-12P — промышленные PoE-коммутаторы для распределённых сетей

Eltex MES3510S-08P и D-Link DIS-210G-12P относятся к промышленным Ethernet-коммутаторам, рассчитанным на подключение сетевого оборудования в условиях, где обычных офисных решений недостаточно. Обе модели объединяют гигабитные медные порты с PoE и отдельные оптические SFP-интерфейсы, поэтому могут одновременно обслуживать конечные устройства и формировать магистральное соединение с другим сетевым узлом.

Технические характеристики

Основные параметры оборудования позволяют сопоставить две платформы без сведения различий только к количеству Ethernet-разъёмов. К характеристикам относятся:

• Eltex MES3510S-08P — идентификатор 10895105,
• D-Link DIS-210G-12P — аппаратная ревизия A1,
• медные интерфейсы Eltex — 8 × 10/100/1000BASE-T PoE/PoE+,
• медные интерфейсы D-Link — 8 × 10/100/1000BASE-T PoE/PoE+,
• оптические интерфейсы Eltex — 4 × 100BASE-FX/1000BASE-X SFP,
• оптические интерфейсы D-Link — 4 × 1G SFP,
• PoE-бюджет Eltex — 240 Вт,
• PoE-бюджет D-Link — 240 Вт,
• пропускная способность Eltex — 24 Гбит/с,
• уровень Eltex — L3,
• уровень D-Link — L2+ с поддержкой статической маршрутизации,
• таблица MAC-адресов Eltex — 32 768 записей,
• VLAN Eltex — до 4094,
• очереди QoS Eltex — 8 на порт,
• степень защиты Eltex — IP30,
• степень защиты D-Link — IP40,
• рабочая температура Eltex — от −40 до +70 °C,
• рабочая температура D-Link — от −40 до +75 °C,
• охлаждение обеих моделей — пассивное,
• резервирование питания D-Link — два входа DC,
• питание Eltex при PoE — 45–57 В DC,
• поддержка PRP у Eltex — предусмотрена,
• поддержка PTP IEEE 1588v2 у Eltex — предусмотрена,
• поддержка ERPS у D-Link — предусмотрена.

Особенности конструкции

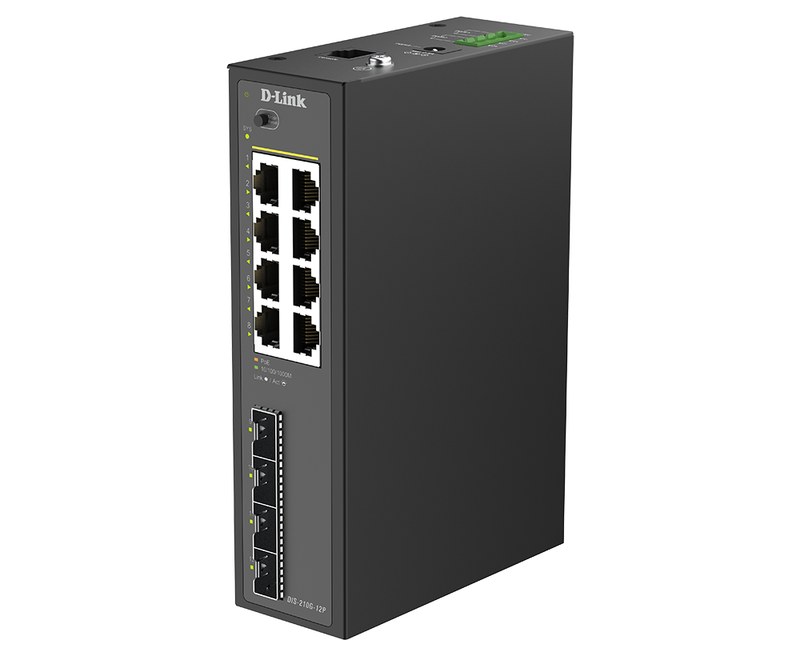

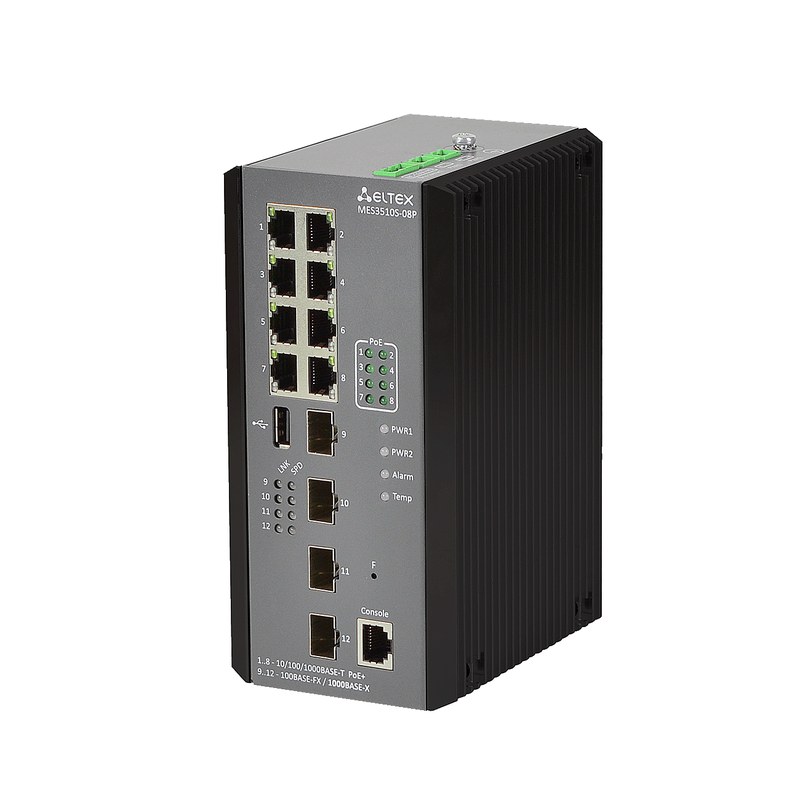

Обе платформы рассчитаны на размещение непосредственно возле конечного промышленного оборудования. Отсутствие вентилятора уменьшает количество механических узлов и позволяет организовать охлаждение за счёт теплоотдачи через корпус. Eltex MES3510S-08P имеет компактный корпус размером 87 × 175 × 115 мм. Восемь RJ-45 используются для подключения устройств с одновременной передачей питания, а четыре SFP позволяют построить оптические направления. Коммутатор работает на уровне L3 и дополнительно поддерживает функции, востребованные в ответственных промышленных сетях. Одной из характерных особенностей Eltex является PRP по IEC 62439-3. Эта технология предназначена для параллельной передачи данных по резервируемым сетям без обычной паузы на перестроение маршрута при повреждении одного направления. Поддержка PTP IEEE 1588v2 в режиме Transparent Clock применяется там, где важна точная синхронизация сетевых устройств. D-Link DIS-210G-12P построен вокруг аналогичной схемы из восьми PoE+ и четырёх SFP-портов. Каждый медный интерфейс способен выдавать питание по IEEE 802.3af/at, а общий бюджет достигает 240 Вт. Для повышения устойчивости предусмотрены два входа питания. У D-Link сделан отдельный акцент на ERPS — механизме быстрого восстановления кольцевого Ethernet-соединения. Также поддерживается статическая IP-маршрутизация и набор OAM-функций для диагностики и контроля состояния сетевого тракта. Ethernet-порты имеют защиту от импульсных перенапряжений до 6 кВ.

Области применения

Eltex и D-Link данного класса используются преимущественно на распределённых объектах, где сетевой узел должен сочетать передачу данных, питание периферии и оптический uplink. Основными направлениями применения являются:

• промышленная автоматизация,
• IP-видеонаблюдение,
• подключение PoE-камер,
• сетевые шкафы производственных объектов,
• инфраструктура энергетических предприятий,
• транспортные системы,
• подключение беспроводных точек доступа,
• удалённые технологические площадки,
• сети с оптическим резервированием,
• автоматизированные производственные линии,
• объекты с расширенным диапазоном рабочих температур.

Компания «Олниса» осуществляет поставку сетевого оборудования Eltex и D-Link для корпоративной, промышленной и телекоммуникационной инфраструктуры. При оформлении поставки Eltex рекомендуется использовать полное обозначение MES3510S-08P и идентификатор 10895105. Для оборудования D-Link необходимо учитывать точную модель DIS-210G-12P и аппаратную ревизию, поскольку программное обеспечение и отдельные параметры могут зависеть от исполнения. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Общие практические свойства Eltex MES3510S-08P и D-Link DIS-210G-12P связаны с промышленной организацией сетевого доступа. Основными преимуществами являются:

• восемь гигабитных PoE/PoE+ портов,
• четыре оптических SFP-интерфейса,
• PoE-бюджет 240 Вт,
• пассивное охлаждение,
• эксплуатация при отрицательных температурах,
• возможность питания IP-камер и точек доступа,
• оптическое подключение удалённых сетевых сегментов,
• поддержка механизмов резервирования,
• компактное промышленное исполнение,
• возможность построения распределённой Ethernet-инфраструктуры.

Таким образом, Eltex MES3510S-08P 10895105 и D-Link DIS-210G-12P относятся к близкому классу промышленных PoE-коммутаторов, но реализуют отказоустойчивость и сетевое управление по-разному. Обе модели предлагают восемь гигабитных PoE-портов, четыре SFP-интерфейса и общий энергетический бюджет 240 Вт. Eltex ориентирован в том числе на инфраструктуру с PRP и высокоточной синхронизацией PTP, тогда как D-Link предлагает ERPS, статическую маршрутизацию, двойное питание и повышенную защиту медных интерфейсов. Поэтому при переходе между оборудованием Eltex и D-Link необходимо сопоставлять не только разъёмы, но и используемые сетевые протоколы.
