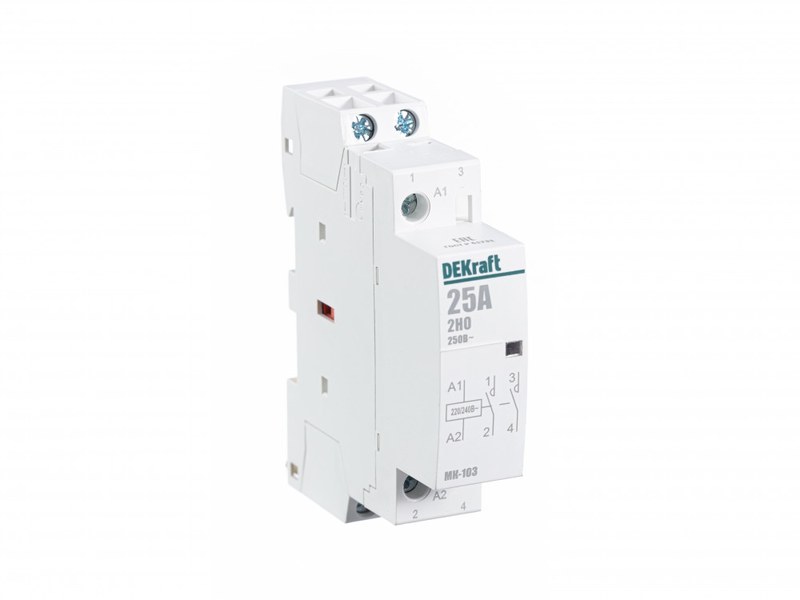

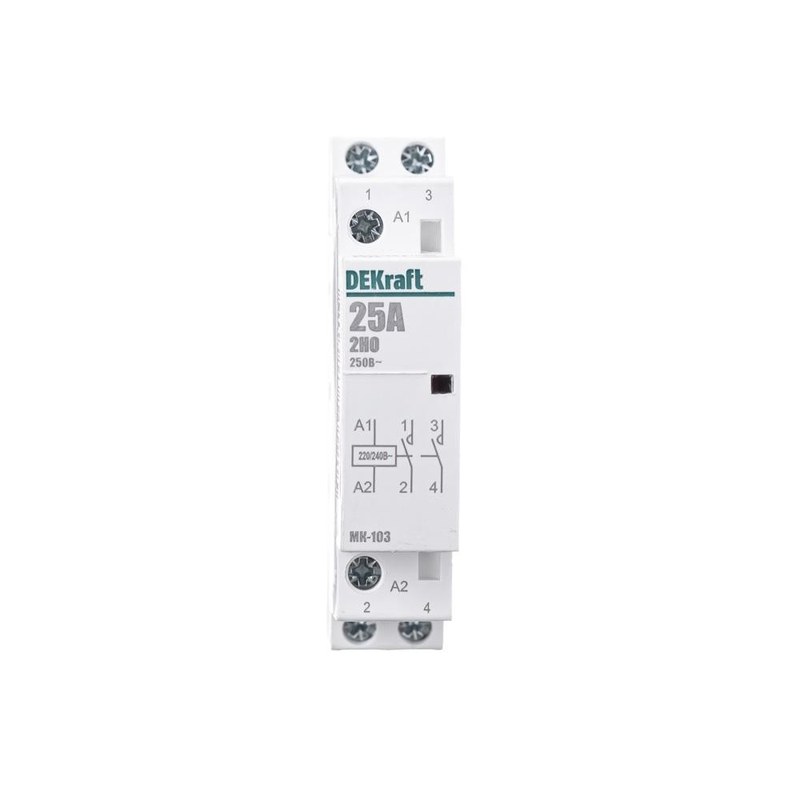

DEKraft МК-103 18064DEK — контактор 25 А для автоматического управления нагрузкой
DEKraft 18064DEK относится к модульным контакторам серии МК-103 и используется как исполнительный коммутационный элемент в электрических схемах. Его задача заключается в том, чтобы по внешней команде подключать или отключать нагрузку без ручного переключения силовой цепи. Конфигурация 18064DEK имеет два нормально открытых контакта, номинальный ток 25 А и катушку управления на 220–230 В переменного тока. Ширина корпуса составляет один стандартный модуль 18 мм, а установка выполняется на DIN-рейку. Производитель рекомендует МК-103 для цепей до 400 В, где требуется большое количество повторных коммутаций.
Технические характеристики
Электрические и монтажные параметры исполнения позволяют использовать его внутри компактных распределительных устройств. Основные характеристики включают:
- производитель — DEKraft,
- серия — МК-103,
- артикул — 18064DEK,
- обозначение исполнения — МК103-025A-230B-20,
- тип аппарата — модульный электромагнитный контактор,
- номинальный ток по AC-7a — 25 А,
- контактная схема — 2НО,
- число нормально открытых контактов — 2,
- число нормально закрытых контактов — 0,
- напряжение управляющей катушки — 220–230 В AC,
- рабочее напряжение сети — до 400 В AC,
- монтаж — DIN-рейка,
- монтажная ширина — 18 мм,
- число занимаемых модулей — 1,
- назначение — дистанционная коммутация электрической нагрузки.
Особенности конструкции
Механизм контактора работает за счёт взаимодействия катушки и подвижной электромагнитной системы. В состоянии покоя силовые контакты разомкнуты. Когда на управляющий вход поступает напряжение, обмотка создаёт магнитное поле, которое перемещает якорь и переводит обе контактные группы в замкнутое положение. После снятия управляющего сигнала механизм возвращается обратно, а питание подключённой нагрузки прекращается. Таким образом, оператор или система автоматики воздействует не непосредственно на силовые проводники, а на цепь катушки. Эта схема позволяет управлять контактором от реле времени, программируемого контроллера, термостата, датчика уровня или другого аппарата, способного формировать требуемый сигнал. Благодаря этому 18064DEK удобно включать в автоматизированные алгоритмы работы инженерного оборудования. Корпус шириной всего 18 мм выполнен в модульном формате. Контактор располагается на одной DIN-рейке с автоматическими выключателями и другой щитовой аппаратурой, не требуя отдельной монтажной панели. Серия МК-103 не предусматривает сложной эксплуатационной настройки. После правильного подключения силовой и управляющей частей аппарат выполняет коммутацию в соответствии с состоянием катушки. Производитель также указывает отсутствие необходимости в специальном обслуживании.
Области применения
DEKraft 18064DEK подходит для схем, в которых нагрузку требуется включать автоматически либо дистанционно. Основными направлениями применения являются:
- насосные установки,
- вентиляционные системы,
- группы освещения,
- нагревательные устройства,
- климатическое оборудование,
- автоматика зданий,
- вспомогательные электрические приводы,
- системы с реле времени,
- цепи управления по сигналам датчиков,
- распределительные щиты,
- электротехнические панели управления.
Компания «Олниса» осуществляет поставку низковольтной аппаратуры DEKraft для распределительных и управляющих систем. В ассортимент входят модульные контакторы МК-103 с различными токовыми номиналами и вариантами контактных групп. Артикул 18064DEK однозначно обозначает исполнение на 25 А с двумя нормально открытыми контактами. Компания «Олниса» предоставляет технические консультации по поставляемому оборудованию и организует оперативную доставку по территории страны.
Преимущества
Эксплуатационные достоинства модели определяются простотой включения в щитовую автоматику. Основными преимуществами являются:
- коммутация двух цепей одной управляющей командой,
- номинальный ток 25 А,
- два нормально открытых контакта,
- катушка на распространенное напряжение 220–230 В,
- компактная ширина одного модуля,
- стандартное крепление на DIN-рейку,
- возможность частого автоматического переключения,
- совместимость с реле и контроллерами,
- отсутствие сложной настройки,
- удобство применения в модульных щитах.
Таким образом, DEKraft МК-103 18064DEK служит связующим элементом между управляющей автоматикой и электрической нагрузкой. Внешний сигнал воздействует на катушку, после чего два нормально открытых контакта одновременно переходят в рабочее состояние и подключают соответствующие цепи. Номинал 25 А, управление от 220–230 В AC и одномодульный корпус делают контактор удобным для насосов, вентиляции, освещения и других автоматически переключаемых потребителей.
