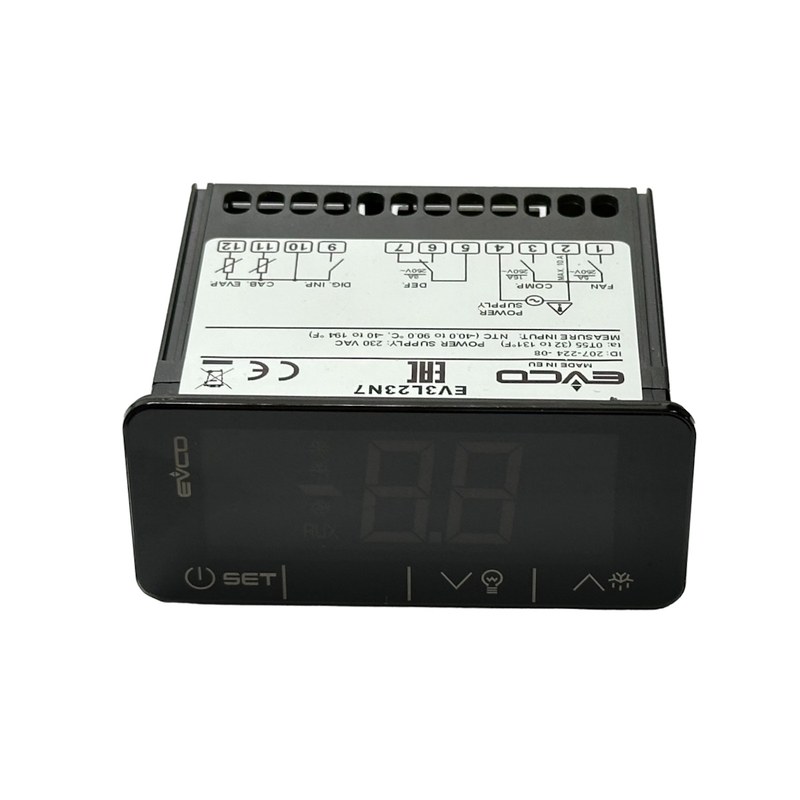

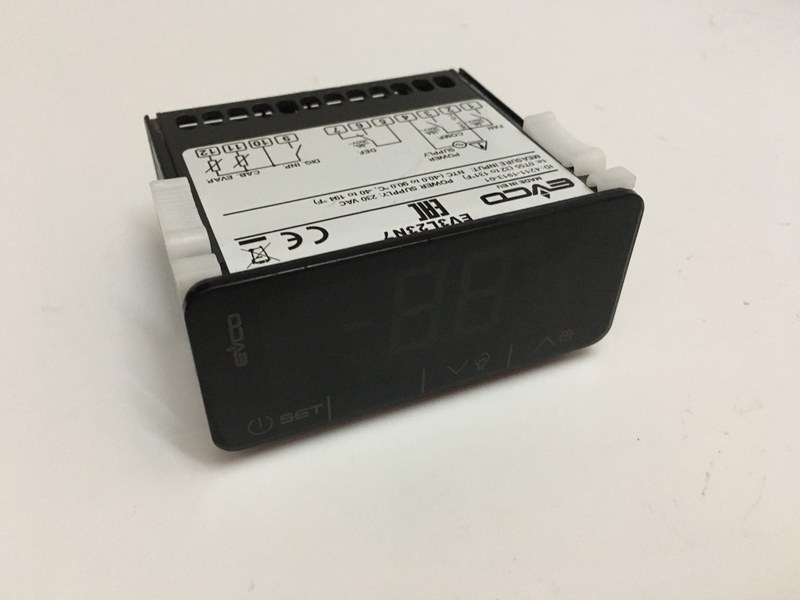

Контроллер EVCO EV3L23N7 для промышленных систем охлаждения и климатических установок
Контроллер EVCO EV3L23N7 представляет собой электронное микропроцессорное устройство управления, предназначенное для автоматизации работы холодильных систем с вентилируемым испарителем. Оборудование применяется для поддержания заданных температурных параметров, управления исполнительными механизмами холодильных установок и контроля основных технологических процессов охлаждения. Конструкция устройства предусматривает использование двух температурных датчиков NTC, благодаря чему контроллер способен одновременно отслеживать состояние холодильной камеры и испарительного блока.
Технические характеристики
Основные параметры контроллера EVCO EV3L23N7 определяют возможности его применения в системах промышленного и коммерческого холода. Ниже перечислены ключевые технические характеристики устройства:
- Напряжение питания контроллера составляет 230 VAC с допустимым отклонением от +10% до -15%, частота питающей сети находится в диапазоне 50–60 Гц, потребляемая мощность не превышает 2 VA,
- диапазон регулирования температуры составляет от -40 до +99 C, что позволяет использовать устройство для различных режимов охлаждения,
- рабочая температура окружающей среды находится в пределах от 0 до +55 C,
- температура хранения оборудования составляет от -25 до +70 C,
- точность отображения температуры составляет 0,1 C в диапазоне от -9,9 до +9,9 C и 1 C в остальных температурных диапазонах,
- контроллер оснащается двумя аналоговыми входами для подключения температурных датчиков типа NTC,
- цифровой вход выполнен с поддержкой контактов NO/NC для подключения внешних управляющих элементов,
- релейный выход компрессора рассчитан на нагрузку до 16 A при напряжении 250 VAC,
- максимально допустимый ток нагрузки выхода компрессора составляет 10 A,
- релейный выход управления системой оттайки рассчитан на ток 8 A при напряжении 250 VAC,
- релейный выход вентилятора испарителя рассчитан на ток 5 A при напряжении 250 VAC,
- степень защиты лицевой панели контроллера соответствует IP65,
- габаритные размеры устройства составляют около 74 × 32 × 39,5 мм,
- размер монтажного отверстия панели составляет 71 × 29 мм,
- конструкция корпуса выполнена из самозатухающего серого пластика, обеспечивающего устойчивость к воздействию внешних факторов.
Особенности конструкции устройств
Конструкция EVCO EV3L23N7 разработана для встраиваемого монтажа в панели управления холодильного оборудования. Компактный корпус позволяет устанавливать контроллер в ограниченном пространстве, сохраняя удобство подключения внешних цепей. Лицевая часть устройства оснащена защитой IP65, благодаря чему обеспечивается устойчивость к воздействию влаги и загрязнений при эксплуатации в производственных и коммерческих условиях. Внутренняя архитектура контроллера включает электронный процессорный модуль, входные цепи обработки температурных сигналов и выходные релейные элементы для управления исполнительными устройствами. Два входа NTC позволяют использовать отдельные датчики для измерения температуры внутри камеры и контроля температуры испарителя. Такое построение системы повышает точность регулирования и обеспечивает корректное выполнение алгоритмов охлаждения.
Устройство поддерживает автоматическое управление процессом оттайки. Работа системы может осуществляться по временному алгоритму или на основании температурных условий, полученных от датчика испарителя. Контроллер формирует последовательность включения и отключения оборудования, обеспечивая согласованную работу компрессорного агрегата, нагревательного элемента оттайки и вентилятора испарителя. Программная часть устройства включает набор параметров настройки, позволяющих адаптировать работу контроллера под различные холодильные установки. Пользователь может изменять температурные уставки, параметры циклов оттайки, режимы работы вентилятора и дополнительные функции контроля состояния оборудования.
Области применения
Контроллер EVCO EV3L23N7 используется в системах охлаждения, где требуется автоматическое поддержание температурного режима и управление несколькими исполнительными механизмами. Основные области применения устройства включают:
- холодильные шкафы с вентилируемым испарителем для хранения пищевой продукции,
- витрины охлаждения в торговых и производственных помещениях,
- холодильные камеры малого и среднего объема,
- оборудование общественного питания с автоматическим контролем температуры,
- системы охлаждения технологического назначения,
- установки с компрессорным охлаждением и принудительной циркуляцией воздуха,
- холодильные агрегаты с автоматической системой оттайки испарителя.
Таким образом, контроллер EVCO EV3L23N7 является функциональным электронным устройством для управления холодильными установками с вентилируемым испарителем. Благодаря развитой системе входов и выходов, поддержке температурного контроля и автоматизации процессов охлаждения оборудование подходит для применения в современных системах промышленного и коммерческого холода. Компания «Олниса» предлагает поставку промышленного оборудования EVCO для предприятий различных отраслей. Мы обеспечиваем наличие качественных компонентов автоматизации и организуем поставку оборудования для реализации технических задач заказчиков. «Олниса» работает как надежный поставщик промышленного оборудования, предлагая широкий ассортимент устройств для систем управления и контроля.
