Контроллер Eliwell ID Plus 961 для автоматизации холодильных установок
Контроллер Eliwell ID Plus 961 представляет собой электронное устройство микропроцессорного типа, предназначенное для автоматического регулирования температурных параметров в холодильных системах со статическим охлаждением. Оборудование применяется для управления работой компрессорных установок, холодильных камер, торговых прилавков и компактных охлаждающих агрегатов. Основной принцип функционирования устройства заключается в непрерывном контроле температуры посредством подключаемого температурного датчика с последующей обработкой полученных данных и управлением исполнительным реле.
Технические характеристики
Основные параметры контроллера Eliwell ID Plus 961 определяют его возможности при использовании в составе холодильного оборудования. Ниже перечислены ключевые технические характеристики устройства:
- Напряжение питания контроллера составляет 230 В переменного тока с частотой 50/60 Гц,
- потребляемая мощность устройства достигает 5 Вт,
- количество релейных выходов составляет 1 канал управления,
- тип выходного реле — SPST с токовой нагрузкой до 12 А при напряжении 250 В,
- количество входов для подключения датчиков — 1 основной аналоговый вход,
- поддерживаемые типы температурных датчиков — NTC 10 кОм при температуре 25 C и PTC 990 Ом при температуре 25 C,
- материал корпуса выполнен из пластика PC+ABS с классом огнестойкости UL94 V-0,
- тип подключения выполняется через винтовые клеммы для кабеля сечением до 2,5 мм2,
- интерфейс обмена данными реализован через TTL-порт для подключения дополнительных устройств передачи параметров.
Особенности конструкции устройств

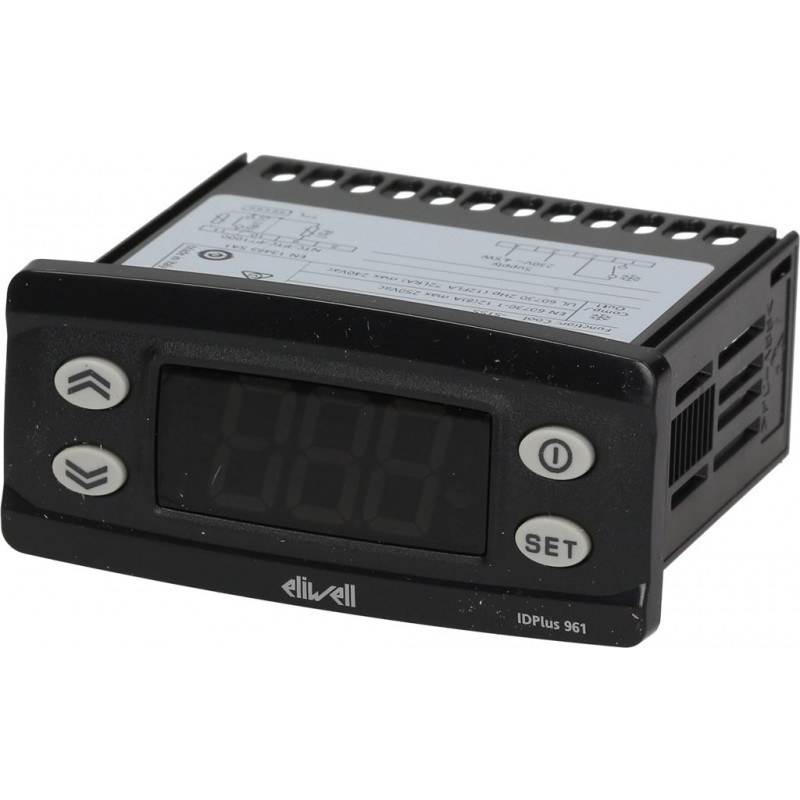

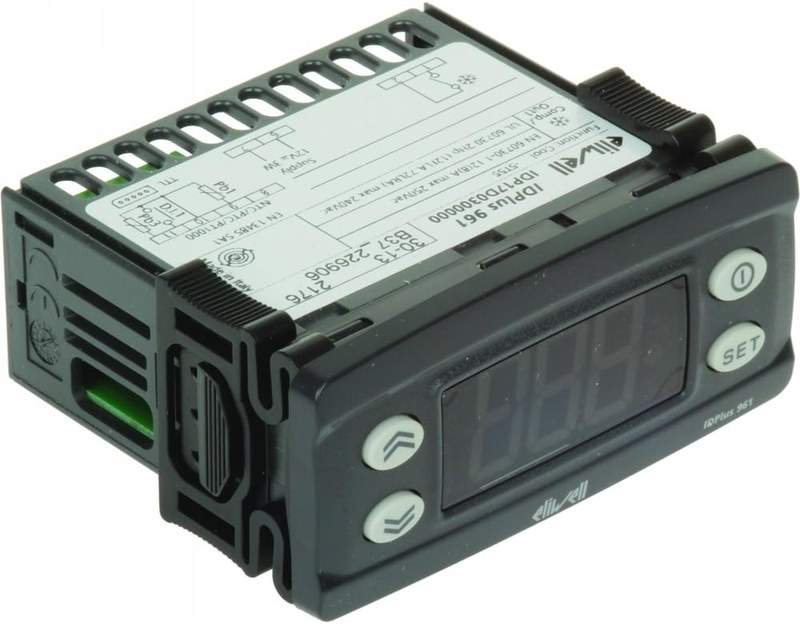

Конструктивное исполнение Eliwell ID Plus 961 разработано с учетом требований к компактному размещению в панелях управления холодильных установок. Корпус контроллера выполнен из термостойкого полимерного материала, устойчивого к механическим воздействиям и воздействию окружающей среды внутри оборудования. Передняя панель оснащена цифровым дисплеем и кнопками управления, обеспечивающими настройку рабочих параметров без применения дополнительных устройств. Внутренняя электронная схема построена на базе микропроцессорного управления, которое обеспечивает обработку сигналов от температурного датчика и формирование управляющих команд для компрессорного оборудования. Контроллер получает информацию о текущей температуре, сравнивает ее с установленным значением и изменяет состояние выходного реле в соответствии с заданным алгоритмом. Основной выход используется для управления компрессором холодильной системы. При достижении установленного температурного порога устройство отключает нагрузку, а при повышении температуры относительно заданного значения выполняет повторное включение компрессора. Такой режим позволяет поддерживать стабильные температурные условия и снижать количество избыточных циклов работы оборудования. Многофункциональный вход контроллера может применяться как дополнительный температурный канал либо как цифровой вход управления. В зависимости от настроек он способен выполнять различные функции, включая прием внешних команд, запуск специальных режимов и передачу сигналов состояния оборудования. К основным функциональным возможностям конструкции относятся режим регулирования охлаждения с автоматическим управлением компрессором, режим нагрева с логикой включения и отключения нагрузки, режим естественной оттайки за счет временной остановки компрессора, контроль аварийных состояний при выходе температуры за установленные пределы, функция энергосбережения и обработка внешних управляющих сигналов.
Области применения
Основные направления применения включают:
- холодильные камеры со статическим охлаждением,
- торговые холодильные прилавки и витрины,
- компактные холодильные установки,
- шкафы охлаждения продуктов питания,
- системы управления воздухоохладителями,
- оборудование для хранения продукции при заданном температурном режиме,
- установки с функцией периодической естественной оттайки,
- системы контроля температуры в промышленных и коммерческих холодильных устройствах.
Таким образом, контроллер Eliwell ID Plus 961 является функциональным электронным устройством для автоматизации холодильных систем и управления температурными процессами. Благодаря микропроцессорной архитектуре, широкому диапазону измерений и возможности настройки рабочих режимов оборудование обеспечивает стабильное управление охлаждающими установками. Компания «Олниса» предлагает контроллеры Eliwell ID Plus 961 как поставщик промышленного оборудования для предприятий и производственных объектов.
