Реле давления воздуха Dungs — надежный контроль параметров газовых и промышленных систем

Реле давления воздуха Dungs представляют собой специализированные устройства автоматического контроля, предназначенные для измерения и коммутации электрических цепей при изменении давления воздушной среды или перепада давления. Оборудование применяется в составе горелочных установок, тепловых агрегатов, систем вентиляции и других промышленных комплексов, где требуется точное отслеживание рабочих параметров воздушного потока. Принцип действия основан на преобразовании механического воздействия давления в электрический сигнал посредством мембранного чувствительного элемента и переключающего механизма. Серия устройств Dungs включает исполнения с различными диапазонами настройки, позволяющими контролировать как низкие значения давления, так и более высокие параметры воздушных систем.

Технические характеристики

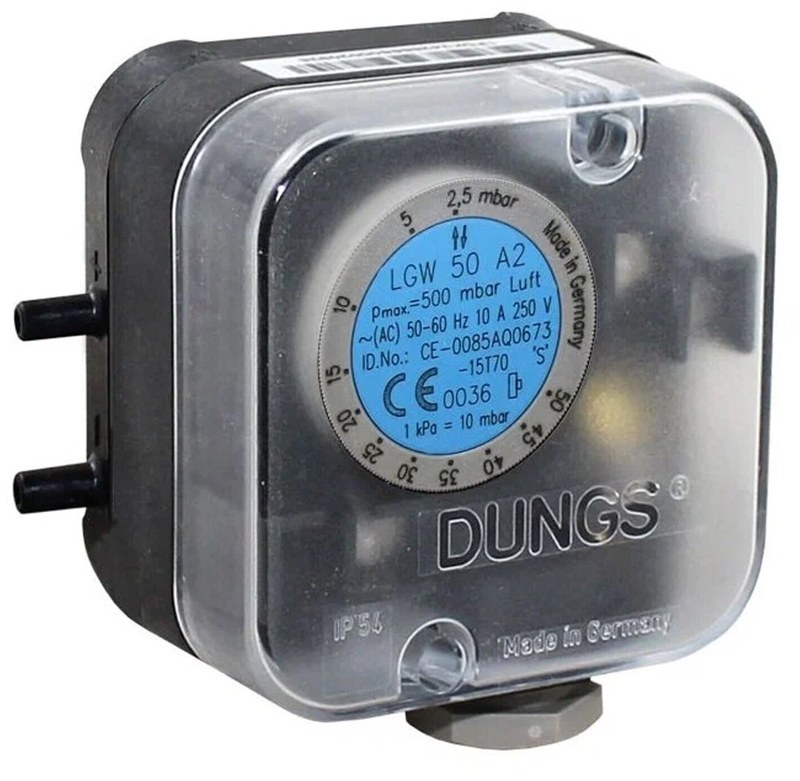

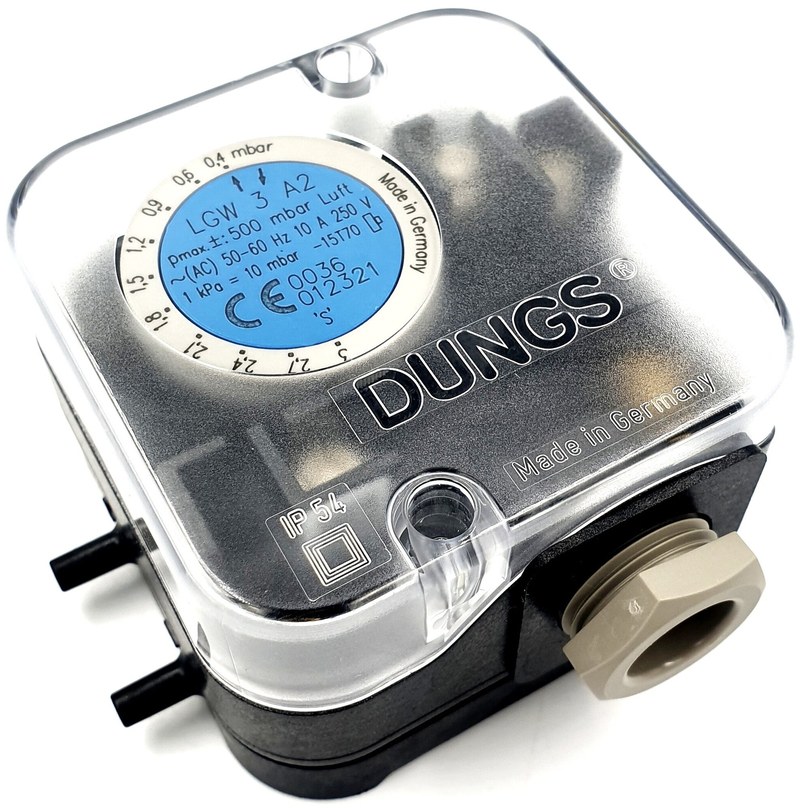

Основные параметры реле давления воздуха Dungs определяют область применения, точность контроля и совместимость с промышленными установками. Ниже перечислены ключевые технические характеристики устройств на примере распространённых исполнений серии LGW:

• Максимальное рабочее давление — до 500 мбар (50 кПа),
• Диапазон регулирования давления — от 0,4 до 3 мбар, от 1 до 10 мбар, от 2,5 до 50 мбар и от 30 до 150 мбар в зависимости от исполнения,
• Диапазон температуры окружающей среды — от -15 C до +70 C,
• Диапазон температуры рабочей среды — от -15 C до +70 C,
• Диапазон температуры хранения — от -30 C до +85 C,
• Материал корпуса — поликарбонат или металлическое исполнение для отдельных модификаций,
• Материал мембранного элемента — эластомер NBR, устойчивый к воздействию воздушных потоков и технологических факторов,
• Степень защиты корпуса — IP54, с возможностью применения защитных исполнений до IP65,
• Диаметр соединительного штуцера — 4,6 мм для стандартных вариантов подключения,
• Тип чувствительного элемента — мембранный механизм с пружинной регулировкой,
• Тип контактов — переключающие электрические контакты с применением серебряного контактного материала Ag,
• Допустимое отклонение точки переключения — не более ±15 % от установленного значения,
• Номинальное напряжение коммутации — до 250 В,
• Максимальный ток переключения — до 10 А в зависимости от исполнения устройства.

Работа реле давления осуществляется без применения дополнительного источника энергии для измерительного механизма. Давление воздуха воздействует на мембрану, которая перемещается относительно установленного усилия пружины. При превышении или снижении заданного значения происходит механическое воздействие на микропереключатель, изменяющий состояние электрических контактов. К основным контролируемым параметрам относятся:

• контроль минимального давления воздуха в технологической системе,
• контроль максимального давления воздушного потока,
• контроль перепада давления между двумя точками измерения,
• контроль наличия воздушного потока перед запуском оборудования,
• контроль стабильности работы вентиляционных и горелочных установок.

Особенности конструкции устройств

Реле давления воздуха Dungs выполнены на основе механической диафрагменной конструкции, обеспечивающей высокую чувствительность к изменению давления. Внутри корпуса расположен измерительный узел с мембраной, соединённой с системой регулирования усилия. Настройка рабочего значения производится при помощи регулировочного элемента со шкалой, позволяющего установить требуемую точку срабатывания. Корпус оборудования защищает внутренние компоненты от внешнего воздействия и обеспечивает удобство монтажа в промышленных системах. Мембранный механизм рассчитан на многократные циклы переключения, сохраняя стабильность характеристик при длительной эксплуатации. Электрическая часть включает переключающий контактный блок, который изменяет состояние цепи при достижении установленного давления. В зависимости от исполнения применяются различные варианты подключения. Стандартные модели оснащаются штуцерами для подключения воздушных линий, а отдельные версии имеют резьбовые соединения для более сложных промышленных схем. Конструктивное исполнение позволяет использовать устройства как для контроля положительного давления, так и для измерения разности давлений между двумя участками системы. К основным конструктивным элементам относятся:

• прочный корпус из поликарбоната или металла,
• чувствительная мембрана из материала NBR,
• регулировочная пружина с механизмом настройки,
• переключающий микровыключатель,
• шкала установки рабочего значения давления,
• соединительные штуцеры для воздушных каналов,
• электрический разъём или кабельный ввод для подключения цепей управления.

Области применения

Реле давления воздуха Dungs используются в промышленных системах, где требуется автоматический контроль параметров воздушной среды. Устройства обеспечивают защитное отключение, управление технологическими процессами и передачу сигнала о состоянии оборудования. Основные направления применения включают:

• газовые горелочные установки промышленного назначения,
• котельное оборудование и тепловые агрегаты,
• системы контроля подачи воздуха к горелкам,
• вентиляционные установки с контролем перепада давления,
• промышленные печи и нагревательные комплексы,
• автоматические линии с пневматическими системами управления,
• оборудование контроля воздушных потоков в технологических процессах.

Использование реле давления позволяет повысить надёжность работы оборудования за счёт своевременного выявления отклонений давления. При выходе параметров за установленный диапазон устройство формирует управляющий сигнал, который может использоваться для остановки оборудования или изменения режима его работы.

Таким образом, реле давления воздуха Dungs являются эффективными устройствами контроля, обеспечивающими стабильное управление промышленными системами, работающими с воздушными потоками. Продуманная конструкция, широкий диапазон настроек и надёжный механизм переключения позволяют использовать оборудование в различных технологических комплексах. Компания «Олниса» предлагает поставку промышленного оборудования Dungs для предприятий, которым необходимы качественные компоненты для автоматизации и контроля рабочих процессов. Мы обеспечиваем поставку оригинальной продукции для промышленных объектов и технологических систем. «Олниса» является надёжным поставщиком промышленного оборудования, предлагающим широкий выбор решений для производственных задач.
