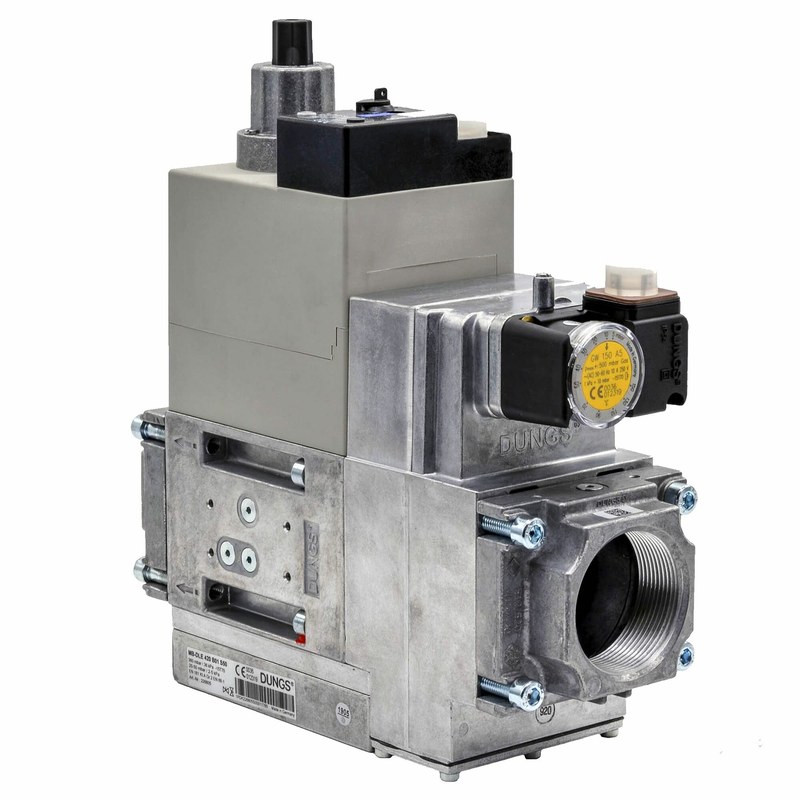

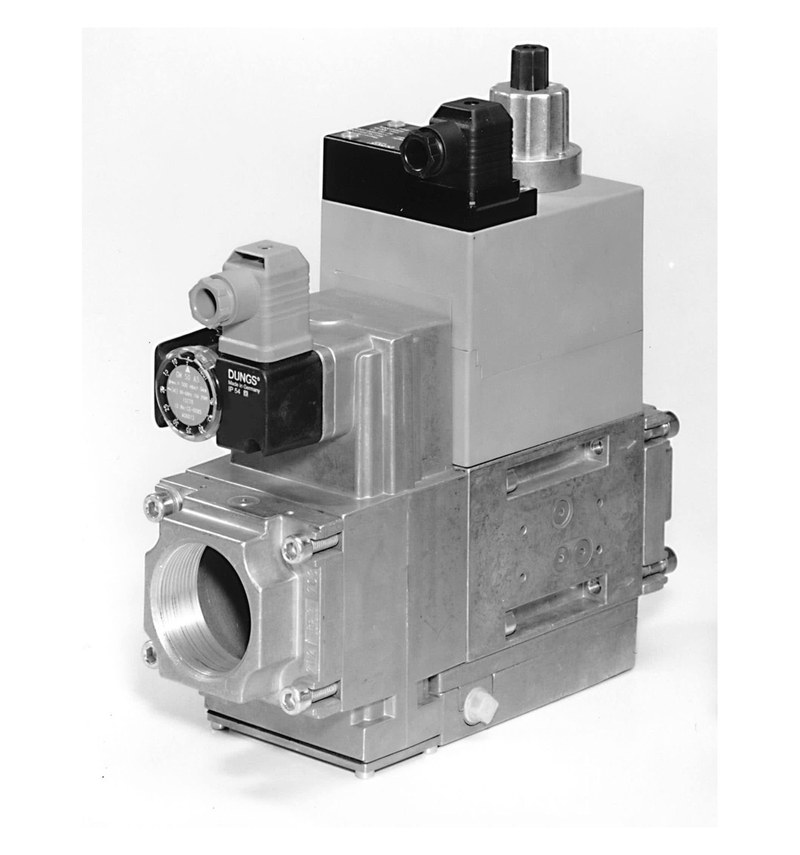

DUNGS MB-DLE 420 B01 S20 226803 — мультиблок для регулирования и безопасного отключения газа
DUNGS MB-DLE 420 B01 S20 226803 представляет собой комбинированный газовый узел, предназначенный для подготовки топлива перед его поступлением к горелке. В одном корпусе объединены фильтр, регулятор давления и два электромагнитных запорных клапана. Такое решение упрощает построение газовой рампы и сокращает количество отдельных соединений между компонентами. Исполнение S20 рассчитано на одноступенчатые установки и использует совместное управление двумя клапанами. При наличии разрешающего сигнала газ получает проход к горелке, а при отключении питания тракт автоматически перекрывается. Для модели предусмотрено присоединение Rp 2, что соответствует применению в линиях с достаточно высокой пропускной способностью.
Технические характеристики
Основные параметры DUNGS MB-DLE 420 B01 S20 определяют условия его эксплуатации в газогорелочных системах. К ним относятся:
- производитель — DUNGS,
- серия — GasMultiBloc MB-DLE,
- модель — MB-DLE 420 B01 S20,
- артикул — 226803,
- тип оборудования — комбинированный газовый регулирующий блок,
- максимальное рабочее давление — 360 мбар,
- диапазон входного давления — 15–360 мбар,
- регулируемое давление на выходе — 4–20 мбар,
- присоединение — Rp 2,
- число автоматических клапанов — 2,
- управление клапанами V1 и V2 — совместное,
- исполнение — одноступенчатое,
- предварительная фильтрация газа — предусмотрена,
- реле контроля давления — может применяться в составе системы,
- типичное питание катушек — 230 В AC,
- частота питающей сети — 50/60 Гц,
- степень защиты электрической части — IP54,
- рабочая температура — от −15 до +70 °C.
Особенности конструкции
Поток газа проходит внутри мультиблока последовательно. Сначала рабочая среда поступает в фильтрующий участок, где задерживаются твердые примеси. После этого газ направляется к регулирующему узлу, который снижает и стабилизирует давление до уровня, необходимого горелочному оборудованию. Далее расположены два электромагнитных клапана. Они образуют двойной запорный барьер и закрывают газовый канал при исчезновении управляющего сигнала. Такая схема используется в системах, где прекращение подачи топлива должно происходить автоматически и без участия оператора. Для исполнения S20 оба клапана работают по общей электрической команде. Это упрощает схему управления в одноступенчатых горелках, где отдельное переключение V1 и V2 не требуется. В обозначении DLE отражена особенность второй ступени: ее открытие происходит не мгновенно, а с замедлением. Благодаря этому поступление газа в момент запуска увеличивается более плавно. Дополнительно регулируется максимальный расход, что позволяет согласовать работу мультиблока с конкретной горелкой. Фильтр, регулятор и клапанная группа размещены в общем корпусе, поэтому монтаж занимает меньше места, чем установка отдельных компонентов. Контрольные штуцеры позволяют проверять давление в разных точках газового тракта.
Области применения
DUNGS MB-DLE 420 B01 S20 используется в установках, где требуется автоматическая подготовка и подача газа. Основными направлениями применения являются:
- промышленные газовые горелки,
- котельные установки,
- теплогенераторы,
- газовые печи,
- сушильное оборудование,
- нагревательные агрегаты,
- технологические термические линии,
- газовые рампы,
- системы автоматического розжига,
- оборудование с одноступенчатым режимом горения,
- системы контроля давления топлива,
- промышленные установки теплоснабжения.
Компания «Олниса» осуществляет поставку газовой автоматики DUNGS для промышленных и инженерных объектов. В ассортимент входят мультиблоки, клапаны, регуляторы давления, реле и другие компоненты газогорелочных систем. При заказе важно использовать полное обозначение MB-DLE 420 B01 S20 и артикул 226803. Это позволяет точно отличить данную модификацию от вариантов S22, S50 и S52. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практические достоинства модели связаны с объединением нескольких функций в одном корпусе. К основным преимуществам относятся:
- фильтрация газа до регулирующей части,
- стабилизация давления перед горелкой,
- два последовательно работающих запорных клапана,
- совместное управление V1 и V2,
- замедленное открытие второй ступени,
- регулировка максимального расхода,
- автоматическое перекрытие газа при отключении питания,
- компактная конструкция газовой рампы,
- уменьшение количества отдельных соединений,
- применимость в одноступенчатых автоматизированных системах.
Таким образом, DUNGS MB-DLE 420 B01 S20 226803 выполняет сразу несколько задач внутри одного газового узла. Он очищает рабочую среду, снижает давление до требуемого значения и управляет подачей топлива через два автоматических клапана. Модель рассчитана на давление до 360 мбар, имеет соединение Rp 2 и регулирует выходное давление в пределах 4–20 мбар. Совместное управление V1 и V2 делает исполнение S20 удобным для одноступенчатых горелочных систем с простой логикой коммутации.
