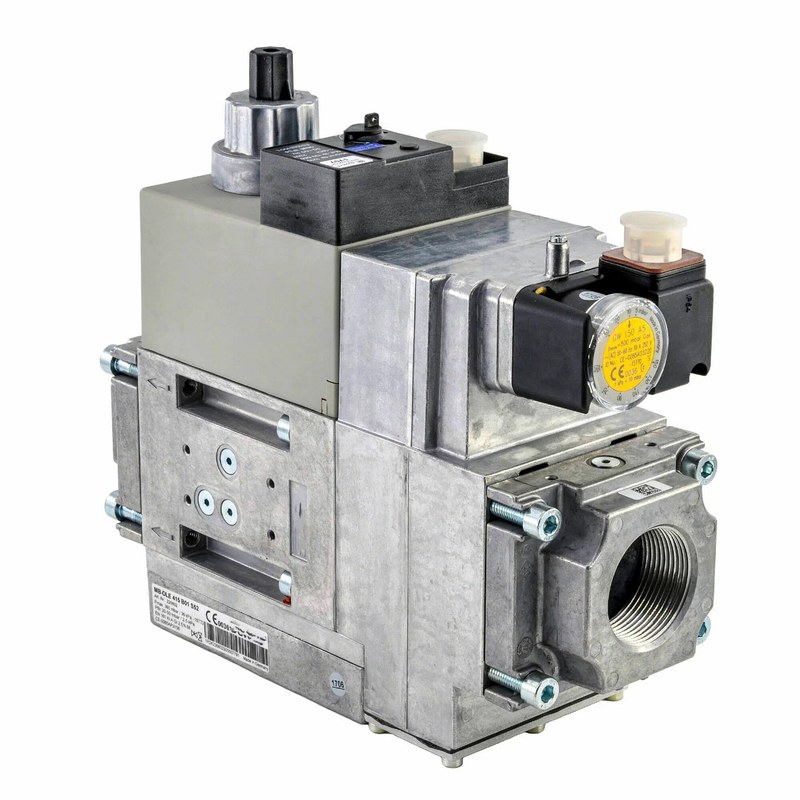

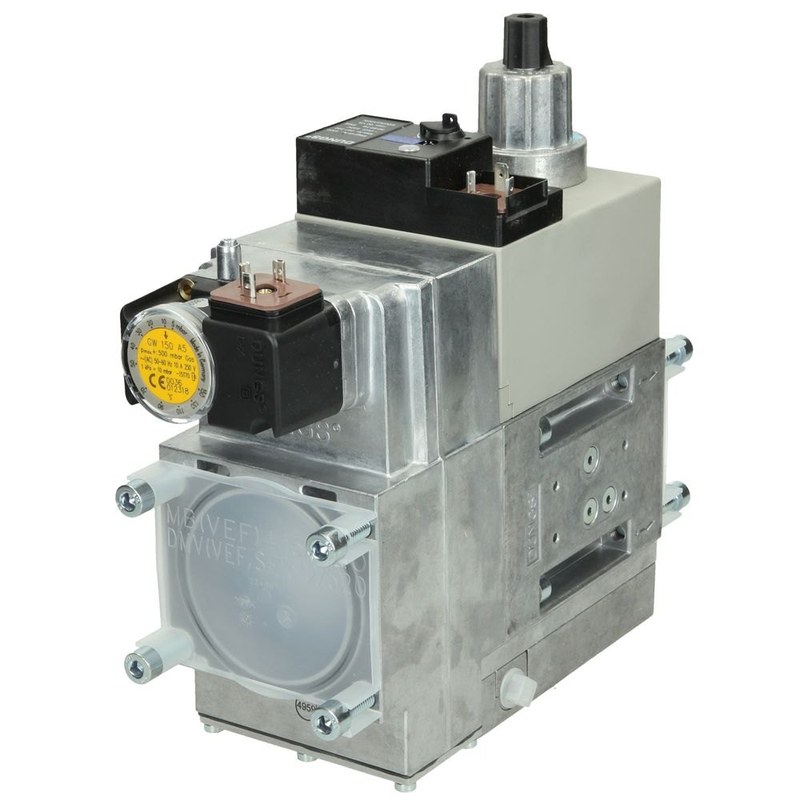

DUNGS MB-DLE 415 B01 S52 226802 — газовый мультиблок для управления подачей топлива
DUNGS MB-DLE 415 B01 S52 226802 представляет собой комбинированный узел газовой арматуры, в котором последовательно объединены функции очистки рабочей среды, стабилизации давления и автоматического перекрытия газового потока. Такая компоновка уменьшает число отдельных компонентов газовой рампы и позволяет разместить несколько функциональных элементов в едином корпусе. Модификация S52 отличается раздельным электрическим управлением клапанами. Для исполнения 226802 производитель указывает максимальное входное давление 360 мбар, соединение Rp 1 1/2 и диапазон выходного давления 20–50 мбар.
Технические характеристики
Основные параметры MB-DLE 415 B01 S52 определяют его применение в автоматизированных газогорелочных системах. К ним относятся:
- производитель — DUNGS,
- серия — GasMultiBloc MB-DLE,
- модель — MB-DLE 415 B01 S52,
- артикул — 226802,
- максимальное рабочее давление — 360 мбар,
- рабочий диапазон входного давления — 15–360 мбар,
- диапазон давления после регулятора — 20–50 мбар,
- присоединение — Rp 1 1/2,
- система управления клапанами — раздельная,
- число запорных клапанов — 2,
- реле контроля давления — GW 150 A5,
- предварительный фильтр — предусмотрен,
- электропитание распространённого исполнения — 230 В AC,
- режим регулирования — одноступенчатый,
- тип оборудования — комбинированный газовый регулирующий и защитный блок.
Особенности конструкции
Рабочая среда проходит через мультиблок в определённой последовательности. Сначала газ поступает в фильтрующий участок, где задерживаются механические загрязнения. Далее давление приводится к требуемому для горелки уровню, после чего поток проходит через два последовательно расположенных электромагнитных клапана. Такое построение одновременно решает задачи подготовки газа и его безопасного отключения. Когда разрешающий сигнал отсутствует, клапанная часть перекрывает канал. После поступления команд автоматики запорные элементы открываются в соответствии с предусмотренным алгоритмом. Главной особенностью S52 является независимое электрическое управление V1 и V2. Производитель относит исполнение 226802 именно к вариантам separated, тогда как соседняя версия S50 использует совместное управление. Вторая ступень имеет замедленное открытие. Благодаря этому подача газа при розжиге возрастает не мгновенно, что позволяет организовать более плавный переход горелки к рабочему состоянию. Для V2 предусмотрена регулировка расхода и характера открытия. Компоновка в одном корпусе уменьшает количество межкомпонентных соединений газовой линии. При этом контрольные точки позволяют выполнять измерение давления и подключать элементы автоматики, необходимые для конкретной горелочной установки.
Области применения
Функциональные возможности MB-DLE 415 B01 S52 позволяют использовать устройство в различных теплотехнических установках. Основными направлениями являются:
- промышленные газовые горелки,
- котельное оборудование,
- теплогенераторы,
- газовые печи,
- сушильные установки,
- термические агрегаты,
- нагревательные линии,
- газовые рампы,
- технологические установки с автоматическим розжигом,
- системы с независимым управлением двумя клапанами,
- оборудование для производства тепловой энергии.
Компания «Олниса» осуществляет поставку газовой автоматики DUNGS для промышленных и инженерных объектов. В перечень оборудования входят мультиблоки, электромагнитные клапаны, реле давления и другие элементы газогорелочных систем. Для точной идентификации данного исполнения при заказе используется обозначение MB-DLE 415 B01 S52 и артикул 226802. Компания «Олниса» предоставляет технические консультации по представленным позициям и организует оперативную доставку по территории страны.
Преимущества
Практические достоинства модели связаны с концентрацией нескольких функций газовой линии в одном узле. Основными преимуществами являются:
- раздельное управление клапанами V1 и V2,
- двойное автоматическое перекрытие газового канала,
- регулирование давления перед горелкой,
- встроенная фильтрующая ступень,
- замедленное открытие второго клапана,
- возможность регулирования расхода,
- контроль минимального давления газа,
- компактная организация газовой рампы,
- уменьшение количества отдельных соединительных узлов,
- пригодность для автоматизированных горелочных систем.
Таким образом, DUNGS MB-DLE 415 B01 S52 226802 выполняет сразу несколько операций внутри газового тракта: очищает рабочую среду, снижает и стабилизирует давление, а затем управляет допуском топлива к горелке через два запорных клапана. Исполнение рассчитано на входное давление до 360 мбар, соединение Rp 1 1/2 и выходной диапазон 20–50 мбар. Отдельное управление V1 и V2 отличает S52 от вариантов с одновременным переключением клапанов.
