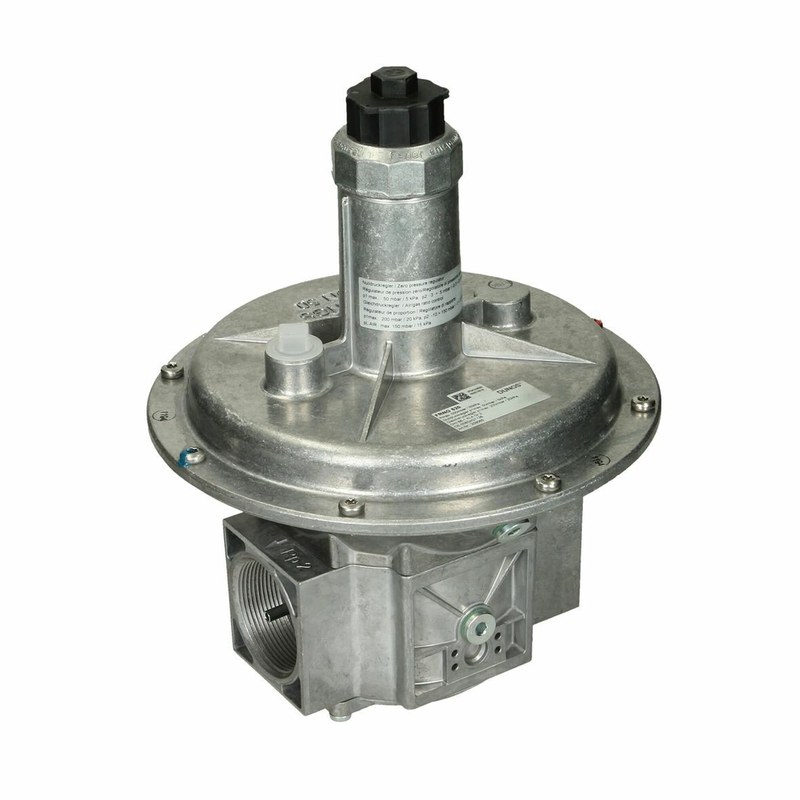

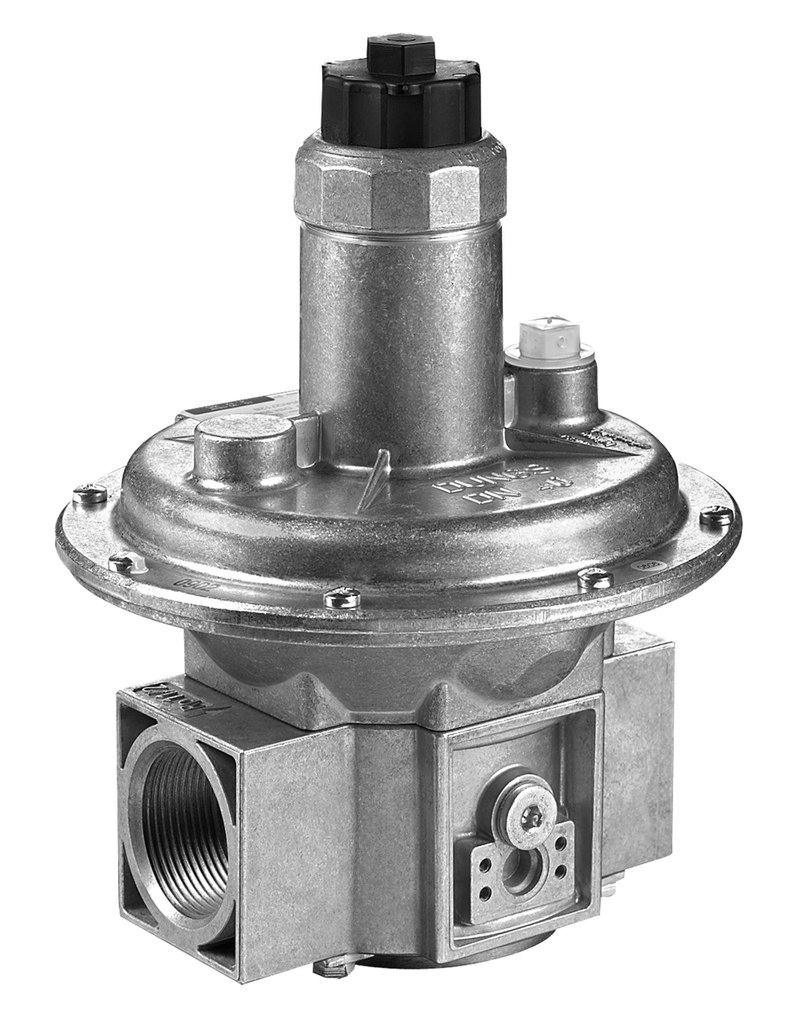

DUNGS FRS 520 058628 — регулятор давления газа для стабильной подачи топлива
DUNGS FRS 520 058628 применяется в газовых системах, где требуется снизить давление рабочей среды и удерживать его на заданном уровне независимо от умеренных изменений расхода и входных условий. Регулятор действует механически, поэтому для его работы не требуется электрический привод или отдельный источник питания. Модель относится к серии FRS и оснащается резьбовым присоединением Rp 2. Конструкция ориентирована на газовые рампы, котельные установки, горелочное оборудование и другие системы, в которых стабильность давления перед потребителем влияет на устойчивость процесса горения.
Технические характеристики
Параметры FRS 520 позволяют использовать устройство в промышленных и инженерных газовых линиях. Основные характеристики включают:
- производитель — DUNGS,
- серия — FRS,
- модель — FRS 520,
- артикул — 058628,
- тип оборудования — механический регулятор давления газа,
- условный проход — DN 50,
- присоединение — Rp 2,
- максимальное рабочее давление — 500 мбар,
- стандартный диапазон настройки — 10–30 мбар,
- расширяемый диапазон регулирования — от 2,5 до 200 мбар при установке соответствующей пружины,
- рабочая температура — от −15 до +70 °C,
- способ настройки — изменением усилия пружины,
- измерение выходного давления — через внутренний импульсный канал,
- компенсация входного давления — предусмотрена,
- защитная мембрана — предусмотрена,
- нулевое закрытие — предусмотрено,
- масса — около 3,5 кг,
- монтажная длина — около 170 мм.
Особенности конструкции
Основой FRS 520 является мембранный механизм, связанный с регулирующим клапаном. С одной стороны на мембрану воздействует давление газа после регулятора, с другой — усилие настроечной пружины. Пока эти силы находятся в равновесии, проходное сечение остается практически неизменным. Если давление на выходе падает, пружина смещает мембрану и открывает регулирующий орган сильнее. Поток газа увеличивается, после чего давление возвращается к установленной величине. При превышении заданного значения механизм действует в обратном направлении и уменьшает проходное сечение. Такой принцип позволяет непрерывно реагировать на изменения нагрузки без подключения внешней автоматики. Регулятор не переключается между двумя фиксированными положениями, а постепенно изменяет сопротивление газового тракта. Компенсация входного давления уменьшает влияние колебаний на стороне подачи. Это особенно важно в установках, где давление в общей газовой линии способно изменяться при подключении соседних потребителей. Защитная мембрана выполняет дополнительную функцию герметизации и помогает отделить регулирующую часть от внешней среды. Настройка выполняется через пружинный механизм, поэтому изменение требуемого давления не связано с разборкой газового тракта.
Области применения
DUNGS FRS 520 используется в системах, где перед потребителем необходимо сформировать стабильное давление газа. Основными направлениями применения являются:
- котельные установки,
- газовые горелки,
- промышленные печи,
- теплогенераторы,
- сушильное оборудование,
- нагревательные агрегаты,
- газовые рампы,
- технологические линии,
- системы подачи природного газа,
- установки на пропане и бутане,
- промышленные тепловые системы,
- оборудование с переменным расходом газа.
Компания «Олниса» осуществляет поставку газовой автоматики DUNGS для промышленных и инженерных объектов. В ассортимент входят регуляторы давления, мультиблоки, клапаны, реле и другие элементы газовых систем. При заказе модели FRS 520 рекомендуется использовать точный артикул 058628. Это позволяет отличить данное исполнение от соседних типоразмеров серии. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практические достоинства FRS 520 определяются простым механическим принципом работы и стабильным регулированием. Основными преимуществами являются:
- работа без внешнего электропитания,
- автоматическое поддержание выходного давления,
- плавное изменение проходного сечения,
- возможность замены настроечной пружины,
- компенсация входного давления,
- наличие защитной мембраны,
- нулевое закрытие при отсутствии расхода,
- присоединение Rp 2,
- пригодность для газовых рамп DN 50,
- простая интеграция в горелочные системы.
Таким образом, DUNGS FRS 520 058628 выполняет функцию механического стабилизатора давления в газовой линии. Его мембранно-пружинный механизм непрерывно сравнивает фактическое состояние выходной стороны с заданной настройкой и автоматически изменяет проходное сечение. Модель рассчитана на давление до 500 мбар и оснащена соединением Rp 2. Стандартное исполнение работает в диапазоне 10–30 мбар, а применение другой пружины позволяет изменить пределы регулирования.
