EMAS B101K20HHOK — двойная кнопка управления серии B для промышленных панелей

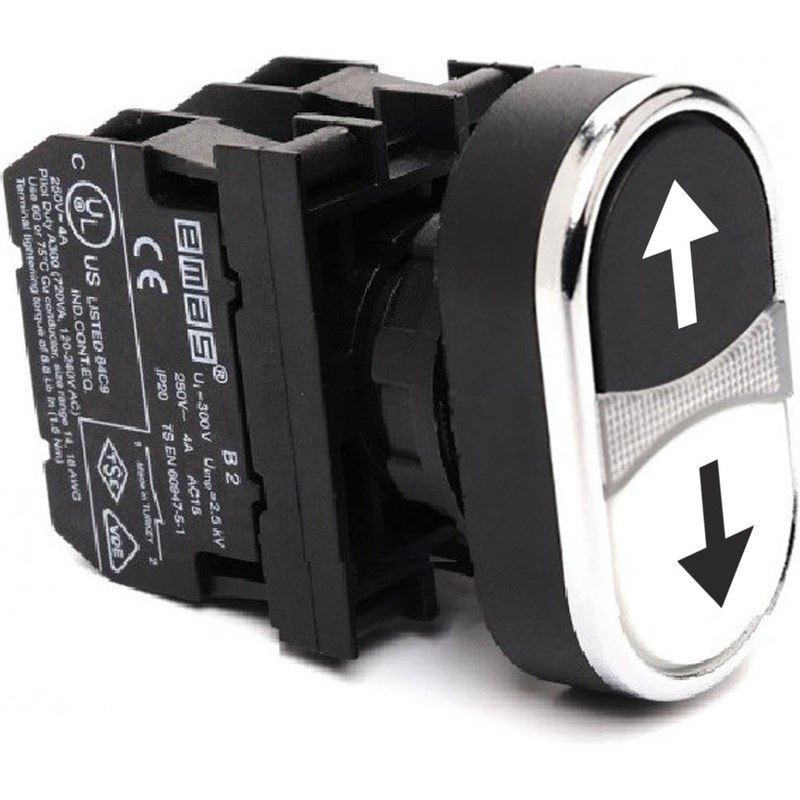

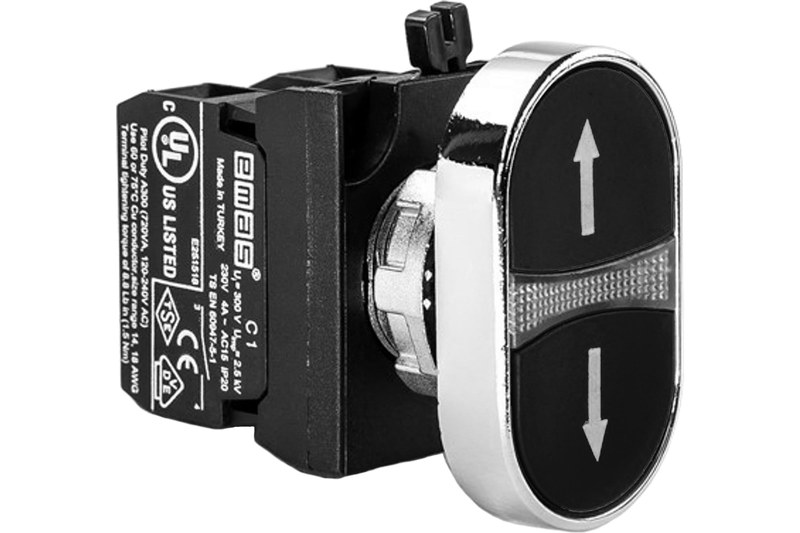

EMAS B101K20HHOK представляет собой двойной кнопочный аппарат серии B, предназначенный для формирования управляющих команд в электрических схемах. Два нажимных элемента размещены в одном монтажном корпусе, благодаря чему оператор получает две независимые команды при использовании одного отверстия панели диаметром 22 мм. Исполнение отличается черными плоскими клавишами и нанесенной маркировкой в виде стрелки. Внутри установлены два нормально открытых контакта. Такая конфигурация подходит для схем пошагового управления, перемещения механизмов, задания направления или выполнения двух связанных операций с одной операторской позиции.

Технические характеристики

Рабочие параметры EMAS B101K20HHOK рассчитаны на применение в низковольтных управляющих цепях промышленного оборудования. Основные характеристики включают:

• производитель — EMAS,
• серия — B,
• артикул — B101K20HHOK,
• тип устройства — двойная кнопка управления,
• исполнение клавиш — плоское,
• цвет — черный/черный,
• маркировка — стрелка,
• монтажный диаметр — 22 мм,
• контактная схема — 2NO,
• номинальный ток — 4 А при 250 В AC,
• категория применения — AC-15,
• номинальное напряжение изоляции — 300 В,
• импульсное выдерживаемое напряжение — 2,5 кВ,
• электрическая прочность корпус–контакт — 2500 В AC,
• электрическая прочность контакт–контакт — 1500 В AC,
• сопротивление изоляции — не менее 10 МОм при 500 В DC,
• механический ресурс — не менее 500 000 циклов,
• электрический ресурс — не менее 100 000 циклов,
• механическая частота переключений — до 3000 операций в час,
• электрическая частота переключений — до 1200 операций в час,
• рабочая температура — от −15 до +80 °C,
• степень защиты — IP50,
• материал контактов — AgNi,
• сечение подключаемого проводника — 1,5–2,5 мм²,
• момент затяжки клемм — 1,5 Н·м,
• предельная отключающая способность при КЗ — 1 кА.

Особенности конструкции

B101K20HHOK отличается от обычной одиночной кнопки тем, что две команды объединены в одном фронтальном элементе. Это позволяет экономить место на двери шкафа или пульте и одновременно сохранять понятное оператору разделение функций. После нажатия одной из клавиш соответствующая нормально открытая цепь замыкается. Возвратный механизм возвращает орган управления в исходное положение после снятия усилия, поэтому команда носит импульсный характер и может передаваться на контактор, реле, вход контроллера или другой элемент автоматики. Контактные элементы выполнены с использованием сплава AgNi. Корпусные части контактных блоков изготовлены из негорючего полиамида PA6.6 класса V0, а конструкция серии предусматривает защиту пальцев от случайного прикосновения к токоведущим частям. Производитель также допускает установку дополнительных контактных блоков на адаптер без специального инструмента. Формат 22 мм соответствует распространенному стандарту панельных органов управления. Благодаря этому кнопку удобно размещать рядом с переключателями, сигнальными индикаторами и аварийными органами управления той же серии.

Области применения

EMAS B101K20HHOK используется там, где две управляющие команды целесообразно разместить в одном компактном элементе. Основными направлениями применения являются:

• пульты промышленного оборудования,
• шкафы автоматизации,
• станочное оборудование,
• управление перемещением механизмов,
• подъемные и транспортные установки,
• конвейерные системы,
• машины с ручным заданием направления,
• панели локального управления,
• вспомогательные цепи контакторов и реле,
• входные цепи программируемых контроллеров.

Компания «Олниса» осуществляет поставку кнопок, переключателей, сигнальной аппаратуры и других компонентов EMAS для промышленной автоматизации и электротехнических систем. Для рассматриваемого исполнения рекомендуется использовать полный артикул B101K20HHOK. Он позволяет отличить двойную черную кнопку со стрелочной маркировкой от других вариантов серии B с иной цветовой комбинацией, схемой контактов или обозначениями на клавишах. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства B101K20HHOK связаны с компактным размещением двух функций в одном монтажном месте. Основными преимуществами являются:

• две независимые команды в одном корпусе,
• два нормально открытых контакта,
• стандартный монтажный размер 22 мм,
• четкая стрелочная маркировка,
• компактное размещение на панели,
• механический ресурс до сотен тысяч циклов,
• контакты из AgNi,
• широкий температурный диапазон,
• совместимость с дополнительными блоками серии B,
• пригодность для частых управляющих операций.

Таким образом, EMAS B101K20HHOK представляет собой специализированную двойную кнопку для панелей управления, где требуется объединить две команды в одном монтажном отверстии. Два нормально открытых контакта позволяют независимо передавать сигналы в управляющую цепь, а стрелочная маркировка делает назначение клавиш визуально понятным. Монтажный диаметр 22 мм, ток 4 А при 250 В AC, степень защиты IP50 и значительный механический ресурс делают модель подходящей для регулярной эксплуатации в шкафах автоматики и промышленном оборудовании.
