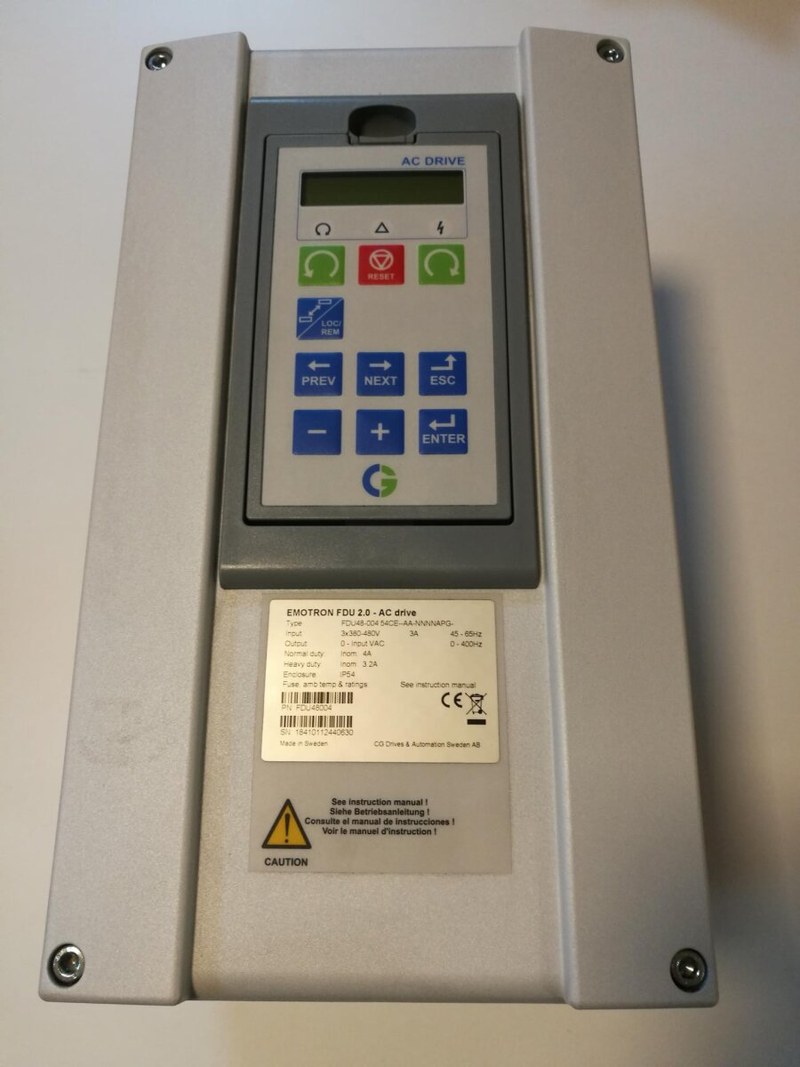

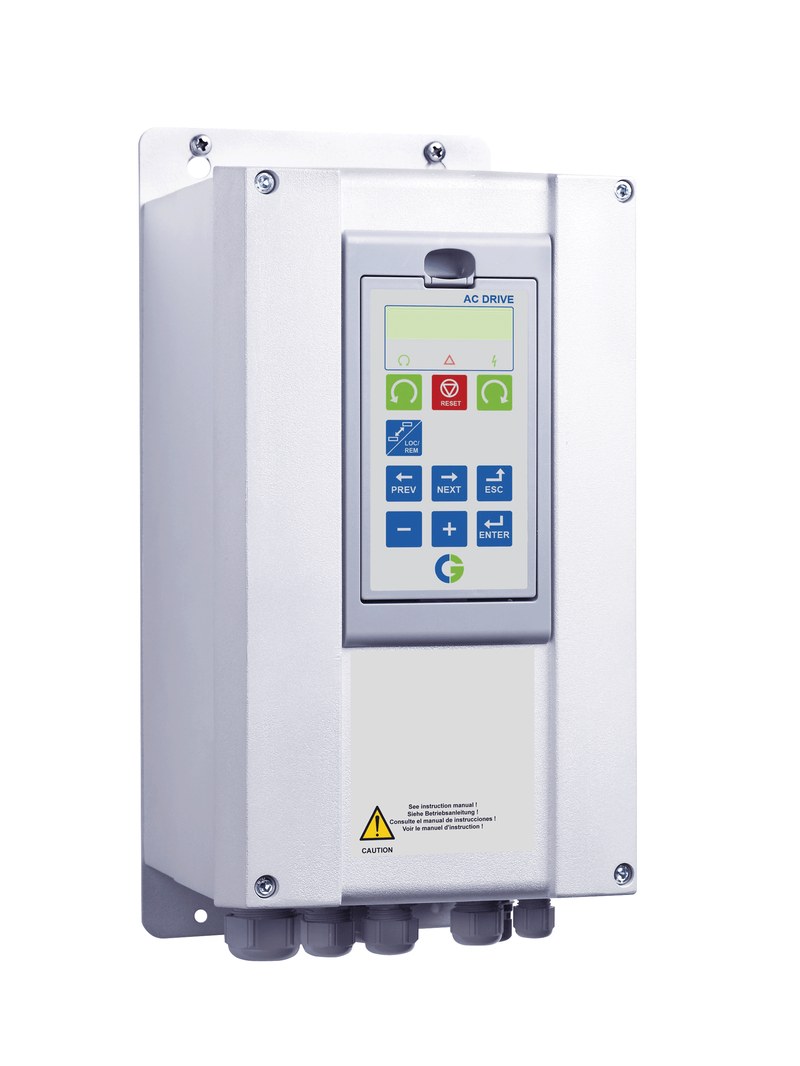

Emotron FDU48-026-54 — частотное управление насосами и вентиляторами в промышленной автоматике
Emotron FDU48-026-54 применяется в электроприводах, где скорость двигателя должна изменяться вместе с текущей потребностью технологического процесса. Такое оборудование востребовано прежде всего в насосных и вентиляционных установках: при снижении требуемой подачи двигатель может работать медленнее, а при росте нагрузки преобразователь увеличивает частоту вращения. В результате управление осуществляется не механическим ограничением потока, а непосредственно через режим электродвигателя. Для исполнения FDU48-026-54 номинальная мощность двигателя составляет 11 кВт, рабочий ток — 26 А, а максимальное значение выходного тока достигает 31 А.
Технические характеристики
Параметры модели ориентированы на промышленный асинхронный привод с переменной нагрузкой. Основные характеристики включают:
- производитель — Emotron,
- серия — FDU48,
- модель — FDU48-026-54,
- назначение — регулирование насосных и вентиляционных приводов,
- номинальная мощность двигателя — 11 кВт,
- номинальный выходной ток — 26 А,
- максимальный выходной ток — 31 А,
- перегрузочная способность в режиме Normal Duty — 120 % в течение 60 секунд,
- мощность двигателя в режиме Heavy Duty — 7,5 кВт,
- номинальный ток Heavy Duty — 21 А,
- перегрузочная способность Heavy Duty — 150 % в течение 60 секунд,
- исполнение корпуса — IP54,
- тип установки — настенный,
- регулирование частоты вращения — электронное,
- управляющие входы — программируемые,
- выходные сигналы — программируемые,
- защитный контроль двигателя — предусмотрен,
- подключение дополнительных модулей — предусмотрено.
Особенности конструкции
Внутренняя работа FDU48 основана на многоступенчатом преобразовании электроэнергии. Сначала входное переменное напряжение преобразуется в постоянное внутри промежуточного звена. После этого силовой инвертор формирует новое трехфазное напряжение с требуемой частотой и амплитудой. Именно изменение частоты позволяет управлять скоростью двигателя. Для насоса это означает возможность менять подачу без постоянного дросселирования потока. Для вентилятора — регулировать объем перемещаемого воздуха непосредственно через обороты рабочего колеса. Такой способ управления особенно полезен там, где нагрузка нестабильна в течение смены или технологического цикла. Электродвигатель не обязан постоянно вращаться с максимальной скоростью, если системе требуется меньшая производительность. FDU48 может работать совместно с внешними датчиками и управляющими сигналами. Значение технологического параметра поступает в систему управления, после чего преобразователь корректирует частоту вращения двигателя. Благодаря этому привод становится частью автоматического контура регулирования. Встроенные функции контроля позволяют отслеживать состояние электродвигателя и реагировать на нежелательные режимы. Это дает возможность использовать преобразователь не только как регулятор скорости, но и как элемент защиты электропривода. Исполнение IP54 расширяет возможности монтажа по сравнению с открытыми шкафными версиями. Корпус лучше защищен от пыли и случайного попадания влаги, поэтому оборудование можно размещать ближе к технологическому механизму при соблюдении требований эксплуатации.
Области применения
Emotron FDU48-026-54 используют в установках, где производительность зависит от скорости вращения электродвигателя. Основными направлениями применения являются:
- насосные станции,
- системы циркуляции воды,
- промышленное водоснабжение,
- центробежные насосы,
- приточные установки,
- вытяжная вентиляция,
- промышленные вентиляторы,
- воздуходувные машины,
- системы охлаждения,
- теплотехническое оборудование,
- инженерные комплексы зданий,
- автоматизированные технологические линии.
Компания «Олниса» осуществляет поставку преобразователей частоты Emotron и другого оборудования для промышленного электропривода. Для заказа рекомендуется использовать полное обозначение Emotron FDU48-026-54. Оно позволяет точно определить исполнение с номинальным током 26 А, мощностью 11 кВт и корпусом IP54. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практическая ценность FDU48-026-54 определяется возможностью гибко управлять электродвигателем в реальном технологическом процессе. Основными преимуществами являются:
- регулирование производительности через изменение скорости,
- ориентация на насосную и вентиляционную нагрузку,
- работа с двигателем мощностью 11 кВт,
- номинальный ток 26 А,
- кратковременная перегрузка до 120 %,
- режим Heavy Duty с перегрузкой до 150 %,
- корпус IP54,
- контроль состояния электропривода,
- поддержка внешних управляющих сигналов,
- возможность автоматического регулирования,
- совместимость с дополнительными модулями,
- снижение необходимости механического регулирования потока.
Таким образом, Emotron FDU48-026-54 позволяет связать скорость электродвигателя непосредственно с реальной потребностью оборудования. Вместо постоянной работы на номинальных оборотах привод изменяет производительность в зависимости от заданного режима, сигнала датчика или внешней команды. Модель рассчитана на 11 кВт и ток 26 А в нормальном режиме. При необходимости она может работать в более тяжелом нагрузочном профиле с повышенной кратковременной перегрузочной способностью.
