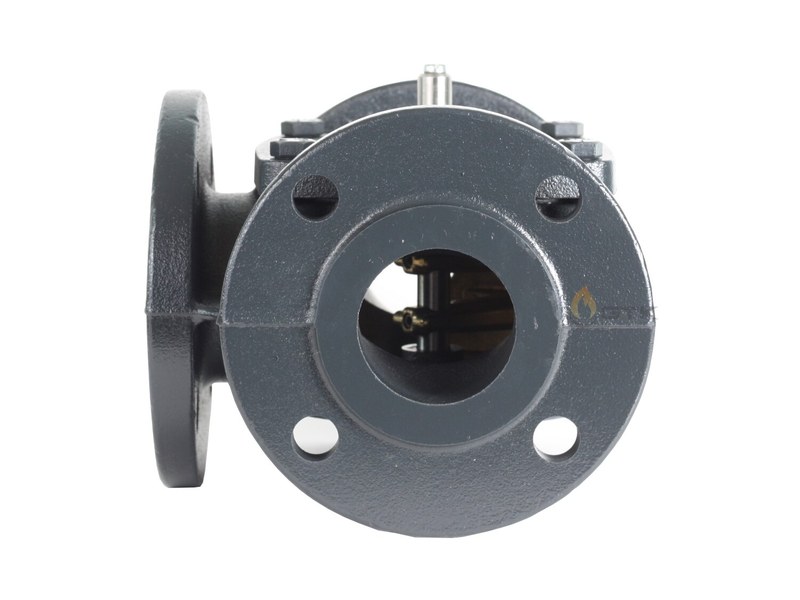

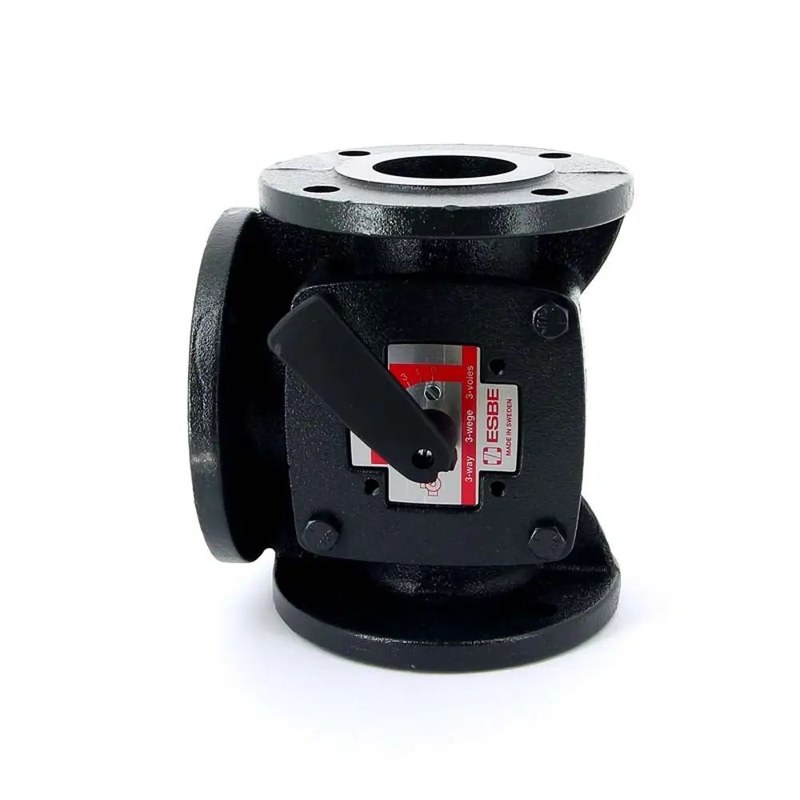

ESBE 3G 11050600 — трехходовой смесительный клапан DN50 с Kvs 44
ESBE 3G 11050600 представляет собой трехходовой поворотный клапан для управления потоками теплоносителя в системах отопления и теплоснабжения. Его рабочий орган изменяет соотношение проходных сечений между тремя патрубками, благодаря чему горячий и охлажденный потоки могут объединяться в требуемой пропорции. Исполнение 11050600 относится к типоразмеру DN50 и имеет внутреннее резьбовое присоединение Rp 2". Пропускная способность Kvs составляет 44 м³/ч, поэтому клапан ориентирован на контуры, где через смесительный узел должен проходить значительный объем теплоносителя.
Технические характеристики
Основные параметры ESBE 3G 11050600 определяют его место в отопительном или технологическом контуре. К характеристикам относятся:
- производитель — ESBE,
- серия — 3G,
- артикул — 11050600,
- тип оборудования — трехходовой поворотный клапан,
- номинальный диаметр — DN50,
- число присоединительных патрубков — 3,
- присоединение — внутренняя трубная резьба,
- размер резьбы — Rp 2",
- пропускная способность Kvs — 44 м³/ч,
- способ изменения потока — поворот внутреннего регулирующего элемента,
- основная функция — смешение или перераспределение теплоносителя,
- внутренний ремонтный комплект для соответствующего исполнения — K2A-S,
- артикул внутреннего комплекта — 17001100,
- возможность механизированного управления — предусмотрена при применении совместимого привода или контроллера.
Особенности конструкции
Устройство ESBE 3G построено иначе, чем работа обычного запорного крана. Внутренний поворотный элемент не просто открывает или закрывает трубопровод, а перераспределяет проход между тремя каналами. В смесительной схеме к двум патрубкам подводятся потоки с различной температурой. При изменении положения регулирующего элемента один проход увеличивается, а другой одновременно уменьшается. На третьем патрубке формируется общий поток с температурой, зависящей от их соотношения. Такой механизм дает возможность регулировать параметры постепенно, без резкого переключения между двумя состояниями. Изменение угла поворота непосредственно влияет на гидравлическое распределение внутри корпуса. DN50 и Rp 2" делают модель подходящей для сравнительно производительных трубопроводных контуров. При этом Kvs 44 показывает способность клапана пропускать значительный объем жидкости через регулирующий участок. Конструкция серии допускает не только ручное изменение положения. ESBE указывает совместимость 3G с контроллерами, предназначенными для управления ротационными смесительными клапанами, что позволяет использовать клапан как исполнительную часть автоматического температурного регулирования. Для обслуживания внутренней части исполнения DN50 предусмотрен комплект K2A-S 17001100. Благодаря этому регулирующий механизм рассматривается как отдельный обслуживаемый узел, а не как неразборная часть корпуса.
Области применения
ESBE 3G 11050600 может использоваться в теплотехнических контурах, где необходимо изменять соотношение двух потоков. Основными направлениями применения являются:
- смесительные узлы отопительных систем,
- котельные контуры,
- системы радиаторного отопления,
- тепловые пункты,
- контуры с буферными емкостями,
- системы распределения теплоносителя,
- защита котлов от чрезмерно холодной обратной воды,
- регулирование температуры подающей линии,
- промышленные системы теплоснабжения,
- узлы с автоматическим управлением положением клапана,
- контуры с высоким расходом теплоносителя.
Компания «Олниса» осуществляет поставку регулирующей арматуры ESBE для инженерных и промышленных систем. В ассортимент поставок могут входить трехходовые клапаны, приводы, контроллеры и комплектующие для построения смесительных узлов. Для точного обозначения исполнения ESBE 3G DN50 рекомендуется использовать артикул 11050600. Он соответствует варианту с Kvs 44 и соединением Rp 2". Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практическая ценность ESBE 3G 11050600 определяется сочетанием высокой пропускной способности и простого принципа регулирования. Основными преимуществами являются:
- трехходовая схема управления теплоносителем,
- пропускная способность Kvs 44 м³/ч,
- типоразмер DN50,
- резьбовое соединение Rp 2",
- плавное перераспределение потоков,
- возможность применения в режиме смешения,
- пригодность для производительных отопительных контуров,
- возможность автоматизации поворотного механизма,
- наличие отдельного комплекта внутренних деталей,
- удобная интеграция в существующие смесительные узлы.
Таким образом, ESBE 3G 11050600 выполняет регулирование не за счет простого дросселирования одного канала, а посредством согласованного перераспределения жидкости между тремя направлениями. За счет поворота внутреннего элемента изменяется доля каждого потока, что позволяет формировать требуемые параметры теплоносителя на выходе. Исполнение сочетает DN50, внутреннюю резьбу Rp 2" и Kvs 44 м³/ч. Такая конфигурация подходит для отопительных и технологических контуров с повышенным расходом, где требуется трехходовой регулирующий узел.
