Промышленный трехходовой клапан ESBE фланцевый для систем теплоснабжения
Трехходовой фланцевый клапан ESBE представляет собой регулирующую арматуру ротационного типа, предназначенную для управления потоками теплоносителя в инженерных системах отопления, охлаждения и технологических установках. Конструкция устройства позволяет выполнять функции смешивания двух потоков рабочей среды или разделения одного потока на два направления. Фланцевое исполнение обеспечивает надежное соединение с трубопроводами промышленного назначения и применяется в системах, где требуется стабильное регулирование расхода и температуры. Серия ESBE 3F рассчитана на работу с различными типоразмерами трубопроводов от DN 20 до DN 150 и поддерживает давление до PN6.
Технические характеристики
Основные параметры трехходового фланцевого клапана ESBE определяют его эксплуатационные возможности, совместимость с различными системами и условия применения. Ниже перечислены ключевые технические характеристики оборудования:
- Тип присоединения — фланцевое по стандарту EN 1092-2,
- Материал регулирующего элемента для DN 32–150 — латунь CW 614N и нержавеющая сталь,
- Материал втулок для DN 20–25 — полимерные материалы,
- Материал втулок для DN 32–150 — коррозионностойкая латунь DZR CW 602N,
- Максимальная утечка при режиме смешивания — не более 1,5 % от расхода,
- Максимальная утечка при режиме распределения — не более 1,0 % от расхода.
Линейка фланцевых клапанов включает различные исполнения с разными значениями пропускной способности Kvs. Например, модель ESBE 3F20 имеет условный диаметр DN 20 и значение Kvs 12 м3/ч, вариант ESBE 3F50 с диаметром DN 50 обладает Kvs 60 м3/ч, а исполнение ESBE 3F150 с DN 150 обеспечивает пропускную способность до 400 м3/ч.
Особенности конструкции устройств

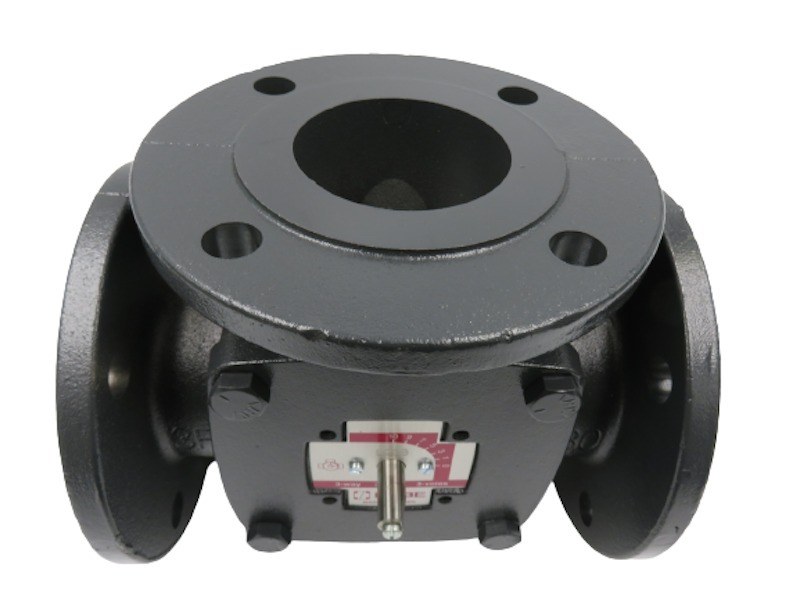

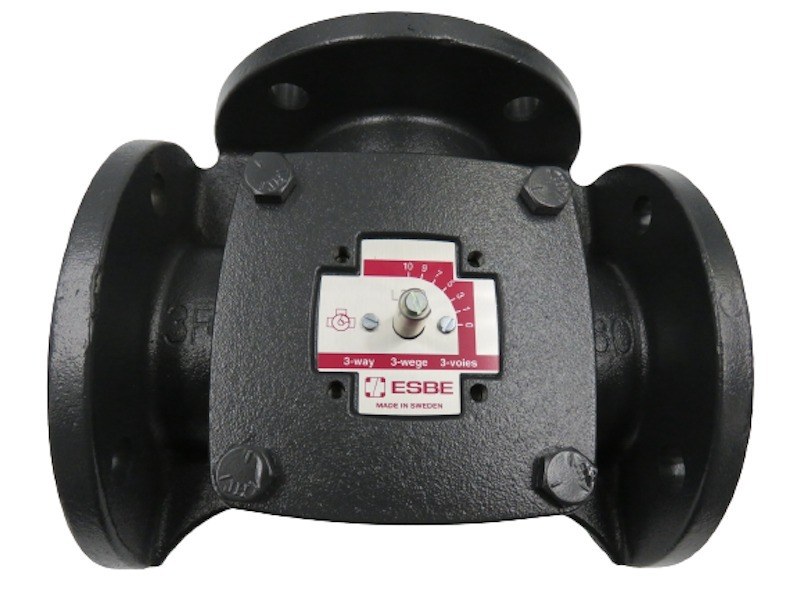

Основным элементом является корпус из литого чугуна, внутри которого размещается поворотный регулирующий механизм. При изменении положения шпинделя происходит изменение направления движения теплоносителя между тремя каналами корпуса. Клапан может работать в двух основных режимах: смешивание и распределение. В режиме смешивания два входящих потока объединяются в один регулируемый выходной поток с необходимыми температурными параметрами. В режиме распределения один поток направляется между двумя выходными каналами в соответствии с положением регулирующего элемента. Поворотный принцип обеспечивает плавное изменение проходного сечения без резких перепадов расхода. Верхняя часть шпинделя имеет специальный указатель положения, позволяющий определить расположение внутренней втулки относительно корпуса. Рабочий угол поворота регулирующего элемента составляет 90, что обеспечивает полный диапазон управления от минимального до максимального открытия. Клапаны серии 3F могут использоваться совместно с электроприводами и контроллерами ESBE для построения автоматизированных систем регулирования.
Области применения
Основные области использования включают следующие направления:
- смесительные узлы с автоматическим изменением соотношения потоков,
- распределительные трубопроводные системы с несколькими направлениями движения среды,
- установки вентиляции и кондиционирования с водяными контурами,
- промышленные инженерные системы с рабочим давлением до 6 бар,
- технологические линии, где требуется стабильное регулирование расхода жидкости.
Таким образом, трехходовой фланцевый клапан ESBE является эффективным решением для управления потоками теплоносителя в инженерных и промышленных системах. Надежная конструкция, широкий диапазон размеров и возможность работы в различных режимах делают оборудование востребованным элементом современных систем регулирования. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE для предприятий и организаций.
