Мультиметр Fluke 117 и токовые клещи Fluke 323 — надежность в каждом измерении

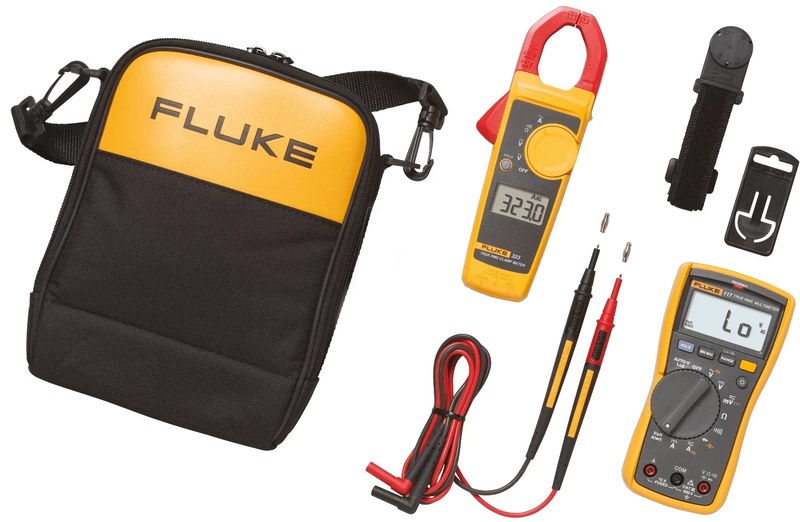

Комплект измерительного оборудования Fluke 117/323 представляет собой сочетание цифрового мультиметра Fluke 117 и токовых клещей Fluke 323, предназначенных для выполнения широкого спектра электрических измерений в промышленных, сервисных и эксплуатационных задачах. Данная комбинация объединяет функциональность многофункционального измерительного прибора и бесконтактного устройства контроля переменного тока, обеспечивая возможность анализа параметров электрических цепей с высокой точностью. Fluke 117 применяется для измерения напряжения, сопротивления, частоты, емкости и силы тока, а Fluke 323 использует принцип измерения переменного тока через охват проводника измерительной губкой без разрыва электрической цепи.
Технические характеристики
Основные параметры комплекта Fluke 117/323 определяют возможности проведения точных измерений электрических величин. Ниже перечислены ключевые технические характеристики оборудования:
- диапазон измерения переменного и постоянного напряжения мультиметром Fluke 117 составляет до 600 В с применением технологии автоматического выбора режима измерения,
- диапазон измерения переменного и постоянного тока Fluke 117 достигает 10 А с возможностью кратковременной перегрузки до 20 А в течение 30 секунд,
- диапазон измерения сопротивления мультиметром составляет до 40 МОм,
- диапазон измерения емкости достигает 9999 мкФ,
- диапазон измерения частоты находится в пределах до 50 кГц,
- точность измерения постоянного напряжения Fluke 117 составляет около ±1,0 % + 3 единицы младшего разряда,
- точность измерения переменного напряжения True RMS составляет около ±1,0 % + 3 единицы младшего разряда в диапазоне рабочих частот,
- входное сопротивление режима постоянного напряжения составляет 10 МОм,
- режим LoZ с низким входным сопротивлением применяется для снижения влияния паразитных напряжений,
- цифровой дисплей Fluke 117 имеет разрешение 6000 отсчетов,
- аналоговая шкала прибора содержит 33 сегмента для динамического отображения изменения сигнала,
- категория электрической безопасности мультиметра соответствует CAT III 600 В,
- защита от импульсных перенапряжений рассчитана до 6 кВ,
- рабочий температурный диапазон составляет от −10 C до +50 C,
- температура хранения оборудования находится в диапазоне от −40 C до +60 C.

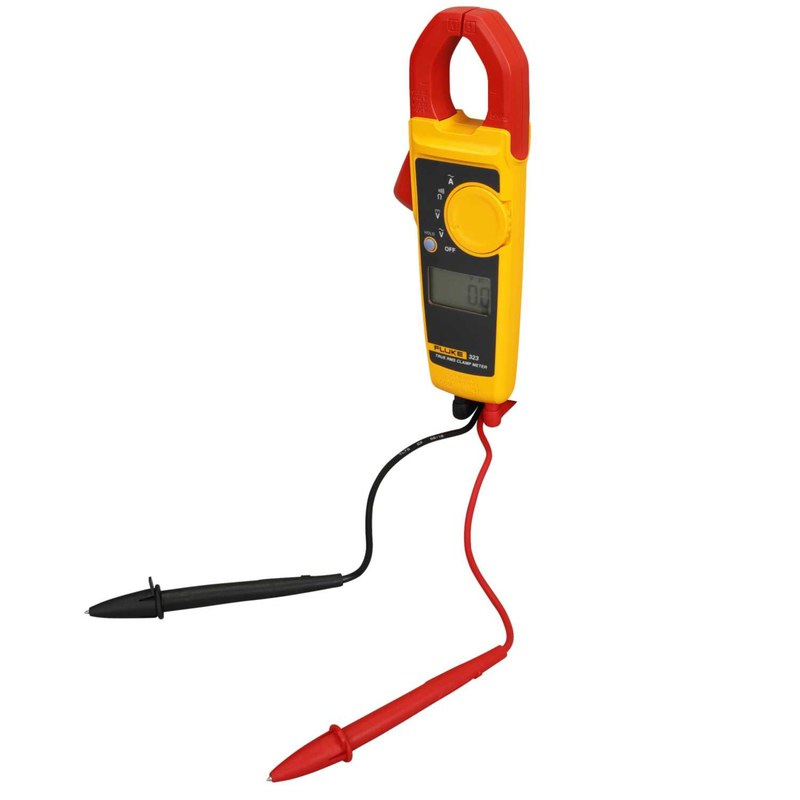

Технические параметры токовых клещей Fluke 323 обеспечивают возможность контроля силовых цепей без непосредственного подключения прибора последовательно в электрическую линию:
- диапазон измерения переменного тока Fluke 323 составляет до 400 А,
- точность измерения переменного тока составляет ±2 % + 5 единиц младшего разряда при частоте от 45 до 65 Гц,
- точность измерения переменного тока составляет ±2,5 % + 5 единиц младшего разряда при частоте от 65 до 400 Гц,
- диапазон измерения переменного напряжения достигает 600 В,
- диапазон измерения постоянного напряжения составляет до 600 В,
- диапазон измерения сопротивления составляет до 400 Ом и 4000 Ом,
- проверка целостности цепи выполняется при сопротивлении до 70 Ом,
- максимальный диаметр охватываемого проводника составляет 30 мм,
- степень защиты токовых клещей соответствует CAT III 600 В,
- масса прибора Fluke 323 составляет около 265 г,
- габаритные размеры корпуса составляют 207 × 75 × 34 мм.
Особенности конструкции устройств
Конструкция Fluke 117 основана на компактном цифровом корпусе с эргономичным расположением органов управления, позволяющим выполнять измерения одной рукой. Прибор оснащается крупным дисплеем с подсветкой, что обеспечивает удобное считывание информации при недостаточном освещении рабочих зон. Встроенная система бесконтактного определения наличия напряжения позволяет быстро выявлять потенциально активные участки электрических установок без прямого контакта с токоведущими элементами. Принцип работы мультиметра заключается в преобразовании измеряемых электрических сигналов в цифровые значения с последующей обработкой встроенным электронным модулем. Технология True RMS выполняет расчет действующего значения переменного сигнала, что повышает точность при работе с нелинейными нагрузками, включая импульсные блоки питания, частотные преобразователи и электронные системы управления. Токовые клещи Fluke 323 используют трансформаторный принцип измерения переменного тока. Измерительная губка охватывает отдельный проводник, после чего магнитное поле вокруг проводника преобразуется в измерительный сигнал. Такой метод позволяет контролировать токовые параметры без отключения оборудования и без нарушения целостности электрической цепи. Компактная форма корпуса обеспечивает доступ к проводникам внутри ограниченных пространств распределительных шкафов и электрических установок. К конструктивным особенностям комплекта относятся:
- автоматический выбор диапазонов измерения электрических параметров,
- функция удержания текущего значения Data Hold,
- режимы измерения минимального, максимального и среднего значения сигнала,
- встроенная защита входных цепей от перегрузок,
- измерение параметров переменного и постоянного тока,
- возможность проверки диодов и электрической целостности цепей,
- наличие защитного корпуса для эксплуатации в рабочих условиях,
- использование батарейного питания для автономной работы.
Области применения
Комплект Fluke 117/323 используется в различных направлениях электротехнических работ, где требуется точный контроль параметров электрических систем. Ниже перечислены основные области применения оборудования:
- диагностика промышленных электрических установок,
- проверка распределительных щитов и силовых шкафов,
- контроль параметров электродвигателей и приводных систем,
- измерение напряжения и тока в цепях автоматизации,
- поиск неисправностей в системах электроснабжения,
- обслуживание инженерного оборудования зданий,
- проверка электронных устройств и компонентов,
- контроль состояния кабельных линий,
- измерение характеристик источников питания,
- проведение эксплуатационных электрических испытаний.
Таким образом, Fluke 117/323 представляет собой профессиональный комплект измерительного оборудования, объединяющий возможности цифрового мультиметра и токовых клещей для выполнения комплексных электрических измерений. Благодаря точным характеристикам, надежной конструкции и широкому набору функций устройство применяется в задачах контроля, диагностики и обслуживания электрических систем. Компания «Олниса» предлагает поставку промышленного оборудования Fluke для предприятий, которым необходимы надежные измерительные решения. В ассортименте компании представлены современные приборы для оснащения производственных объектов и технических подразделений. «Олниса» является поставщиком промышленного оборудования, обеспечивая доступ к качественной продукции для различных сфер применения.
