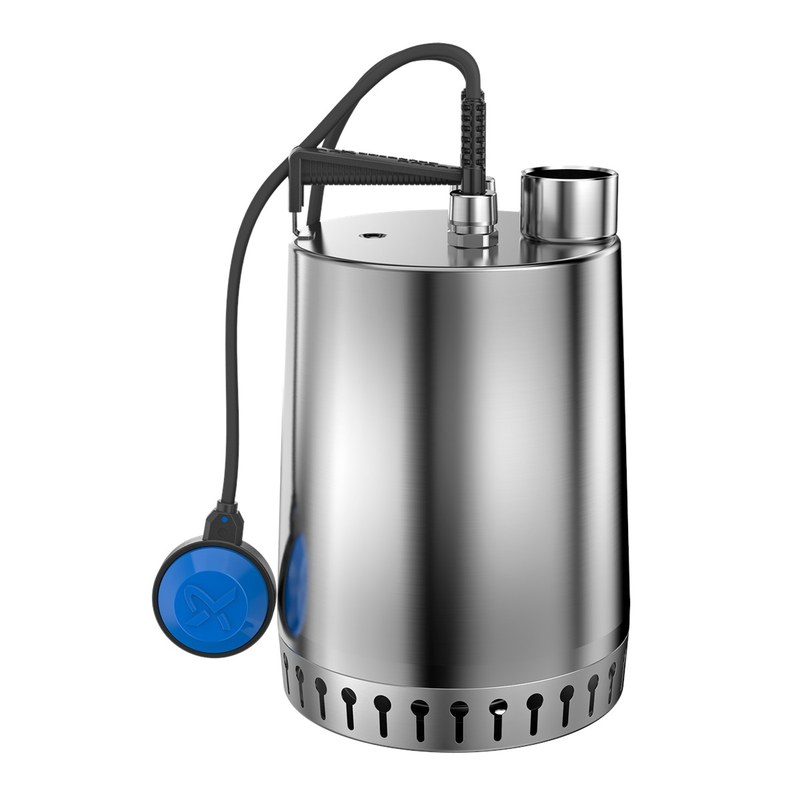

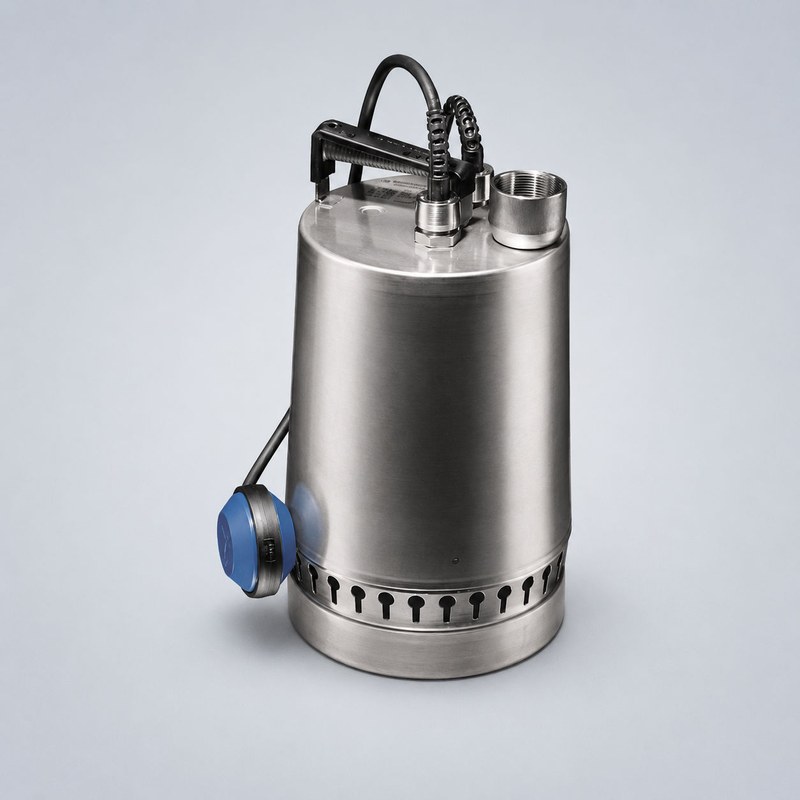

Насос Grundfos AP 12.40.06 для систем дренажа и водоотведения
Grundfos AP 12.40.06 относится к погружным насосам для перекачивания дренажных, сточных и технических вод, содержащих ограниченное количество твердых включений. Конструкция работает непосредственно в перекачиваемой среде: электродвигатель, гидравлическая часть и уплотнительный узел объединены в герметичный корпус. Модель применяется для удаления воды из резервуаров, приямков, подвалов, технологических емкостей и систем водоотведения.
Технические характеристики
Ниже перечислены основные рабочие параметры Grundfos AP 12.40.06, определяющие гидравлические и электрические возможности насоса:
- номинальная мощность электродвигателя около 0,6 кВт,
- питание однофазное 1×230 В, 50 Гц,
- максимальная подача ориентировочно до 14 м3/ч,
- максимальный напор порядка 12 м,
- диаметр свободного прохода твердых частиц до 12 мм,
- условный размер напорного патрубка около 11⁄2 дюйма,
- частота вращения двигателя приблизительно 2800 мин−1,
- класс защиты электродвигателя IP68,
- класс изоляции обмоток F,
- допустимая температура перекачиваемой жидкости обычно до +55 C при кратковременной работе,
- минимальный уровень жидкости определяется положением всасывающей части и режимом установки,
- длина сетевого кабеля в типовом исполнении около 10 м,
- материал основных деталей гидравлической части — коррозионностойкая нержавеющая сталь,
- тип рабочего колеса — одноканальное или вихревое исполнение, рассчитанное на загрязненную воду,
- режим эксплуатации — погружной, с охлаждением двигателя окружающей перекачиваемой жидкостью.
Гидравлическая характеристика отражает зависимость расхода и напора: при увеличении подачи напор уменьшается. Рабочую точку определяет сопротивление трубопровода, высота подъема жидкости, количество местных сопротивлений и фактический расход. Следует исключать длительную работу вне допустимой зоны характеристики, поскольку это повышает нагрузку на двигатель и гидравлическую часть.
Особенности конструкции
Конструкция Grundfos AP 12.40.06 выполнена по вертикальной погружной схеме. Электродвигатель расположен в верхней части корпуса и отделен от насосной камеры системой уплотнений. Вал передает вращение рабочему колесу, установленному в нижней гидравлической части. Через входные отверстия жидкость поступает к рабочему колесу, разгоняется его лопатками и далее направляется к напорному патрубку. Корпус из нержавеющей стали устойчив к коррозии и контакту с водой, содержащей минеральные и органические примеси. Уплотнение вала препятствует проникновению жидкости к обмоткам двигателя. Подшипниковые опоры воспринимают радиальные и осевые нагрузки, возникающие при вращении ротора. Тепло от двигателя передается корпусу и отводится окружающей жидкостью, поэтому степень погружения имеет прямое значение для температурного режима. В исполнениях с поплавковым выключателем управление уровнем осуществляется автоматически. При повышении воды поплавок изменяет положение и замыкает цепь питания, после чего насос запускается. При снижении уровня до заданной отметки контакт размыкается, и электродвигатель останавливается. Такой принцип защищает насос от продолжительной работы при недостаточном уровне жидкости и подходит для автономных дренажных систем.
Области применения
Ниже перечислены основные направления, где технические свойства насоса позволяют использовать его наиболее рационально:
- осушение подвальных помещений и технических подпольев,
- откачивание воды из строительных котлованов и приямков,
- дренирование накопительных емкостей и резервуаров,
- перекачивание дождевой и талой воды,
- удаление слабозагрязненной воды из технологических зон,
- обслуживание локальных систем водоотведения,
- перекачивание воды с твердыми частицами размером до 12 мм,
- автоматическое поддержание уровня жидкости в дренажных колодцах,
- временное водоотведение при ремонтных и строительных работах.
Таким образом, Grundfos AP 12.40.06 представляет собой погружной дренажный насос, рассчитанный на перекачивание загрязненной воды и работу в условиях непосредственного погружения. Сочетание электродвигателя мощностью около 0,6 кВт, напора до 12 м, подачи до 14 м3/ч и свободного прохода частиц до 12 мм делает модель пригодной для широкого круга задач водоотведения. Герметичная конструкция, нержавеющие материалы и возможность автоматического управления уровнем повышают практичность эксплуатации. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку насосов Grundfos для инженерных, коммунальных и производственных систем. Поставка через «Олниса» позволяет обеспечить объект необходимым насосным оборудованием для стабильного отвода дренажных и технических вод.
