Насосная установка Grundfos Multilift M: эффективное решение для систем канализации

Grundfos Multilift M представляет собой компактную канализационную насосную установку для автоматической перекачки бытовых и хозяйственно-фекальных стоков ниже уровня самотечного коллектора. Оборудование применяется при невозможности самотечного отвода. Работа комплекса основана на заполнении герметичного резервуара, контроле уровня и включении насоса при достижении заданного порога. После снижения уровня электродвигатель отключается, обеспечивая циклический режим работы.

Технические характеристики

Основные параметры Grundfos Multilift M определяют условия эксплуатации и подключения. Для серии характерны следующие технические показатели:

• номинальное напряжение питания однофазных исполнений — 1 × 230 В, частота сети — 50 Гц,
• мощность электродвигателя в зависимости от модификации — ориентировочно от 1,2 до 2,4 кВт,
• максимальный рабочий ток определяется мощностью двигателя и обычно находится в диапазоне примерно 5–12 А,
• объем приемного резервуара — около 44 л для компактных вариантов серии,
• полезный объем между уровнями включения и отключения — приблизительно 20–30 л в зависимости от настройки,
• максимальная температура перекачиваемой среды при длительной работе — около +40 C,
• кратковременно допускается поступление стоков температурой до +60 C,
• диаметр напорного патрубка — типоразмер DN 80,
• впускные подключения выполняются в нескольких уровнях корпуса и допускают присоединение трубопроводов DN 100 и DN 150,
• частота вращения электродвигателя для двухполюсного исполнения — порядка 2800–2900 об/мин при частоте 50 Гц,
• режим работы насоса — повторно-кратковременный, с автоматическим пуском по сигналу датчика уровня,
• управление выполняется контроллером, принимающим сигналы уровня и формирующим команды пуска, останова и аварийной сигнализации,
• принцип перекачивания — центробежный, с преобразованием энергии вращения рабочего колеса в напор потока,
• перекачиваемая среда — бытовые сточные воды с загрязнениями и фекальными включениями в пределах проходного сечения,
• напорная магистраль оснащается обратной и запорной арматурой для исключения обратного потока,
• рабочий цикл включает заполнение резервуара, достижение уровня пуска, включение двигателя, откачивание жидкости и останов после достижения нижнего уровня.

Особенности конструкции

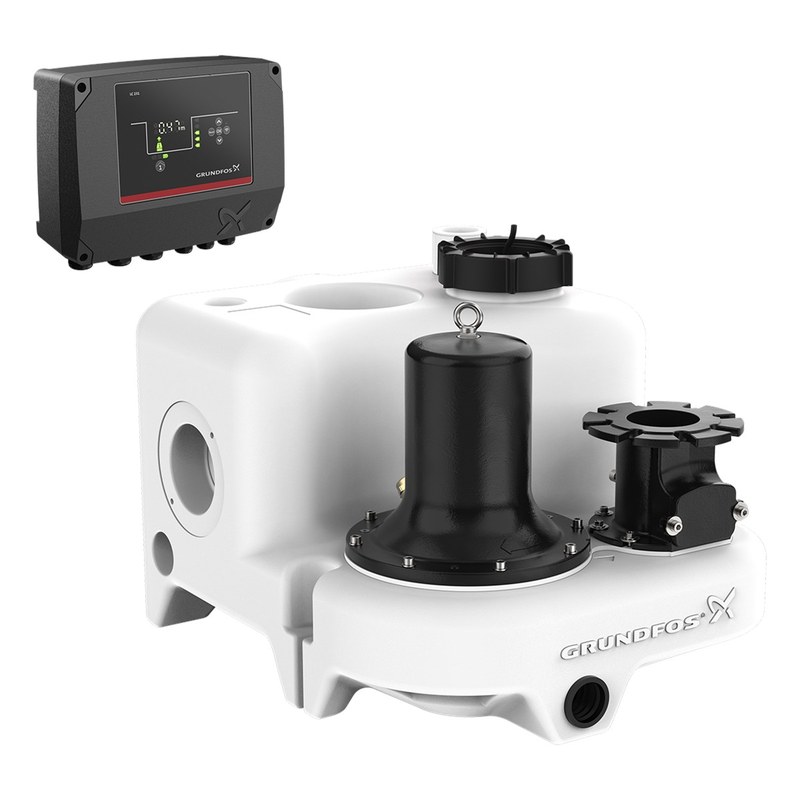

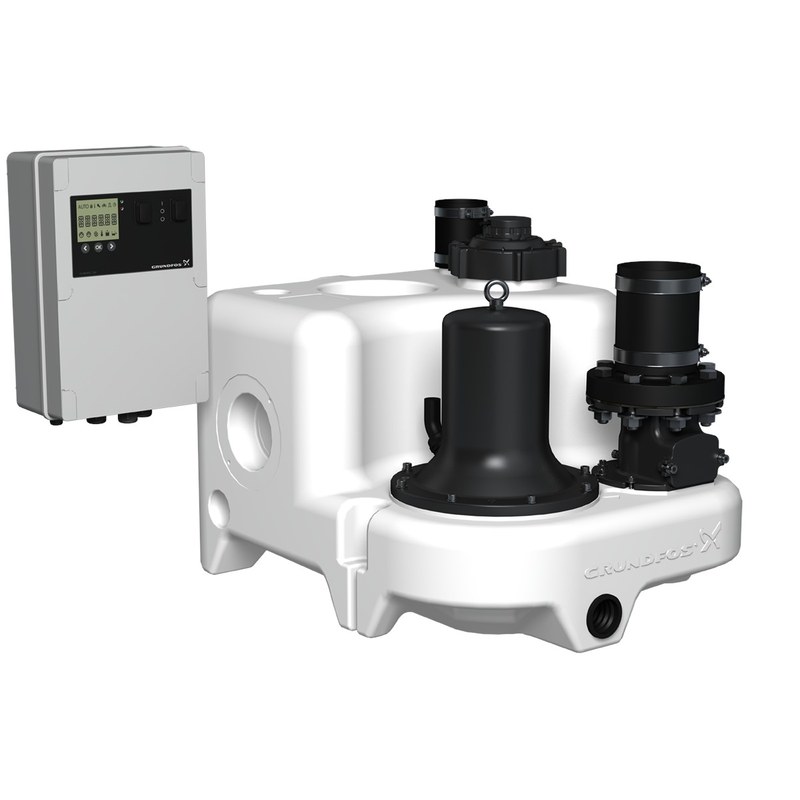

Конструкция Grundfos Multilift M объединяет герметичный приемный бак, насосный узел, электродвигатель, датчик уровня, патрубки и автоматику управления. Резервуар выполнен из стойкого к коррозии полимерного материала. Геометрия бака уменьшает застойные зоны и направляет жидкость к всасывающей части. Насос установлен непосредственно на корпусе станции, что сокращает внутренние каналы и гидравлические потери. Электродвигатель вращает рабочее колесо, создающее разрежение на входе и давление на выходе. Контроль заполнения осуществляется датчиком уровня, поэтому пуск происходит автоматически. Вентиляционное подключение выравнивает давление внутри резервуара и соединяется с системой отвода газов. Ревизионные элементы обеспечивают доступ к внутренней полости, а уплотнения препятствуют утечке жидкости и запахов.

Области и преимущества применения

Grundfos Multilift M используется в инженерных системах, где стоки необходимо поднимать до отметки канализационного коллектора. Основные области применения включают:

• канализацию подвальных и полуподвальных помещений, расположенных ниже уровня наружной сети,
• отвод стоков от санитарных узлов, душевых, умывальников и хозяйственных помещений,
• перекачивание бытовых сточных вод в индивидуальных домах, административных и коммерческих зданиях,
• организацию локального напорного участка между внутренней канализацией и самотечным выпуском,
• применение в реконструируемых объектах, где невозможно обеспечить требуемый уклон трубопровода,
• использование в технических помещениях с периодическим притоком загрязненной воды,
• работу в системах с автоматическим накоплением и последующей порционной перекачкой стоков.

Ключевыми эксплуатационными преимуществами Grundfos Multilift M являются:

• автоматический цикл работы без постоянного ручного включения насоса,
• герметичный резервуар, ограничивающий контакт сточных вод с помещением,
• компактная компоновка насосного и накопительного узлов в одном корпусе,
• возможность подключения нескольких входных трубопроводов на разных уровнях,
• контроль уровня с автоматическим пуском и остановом электродвигателя,
• снижение риска обратного движения стоков при правильной установке обратной арматуры,
• устойчивость полимерного бака к коррозии и воздействию бытовых загрязнений,
• пригодность для установки в помещениях с ограниченным монтажным пространством,
• стабильная работа в повторно-кратковременном режиме при переменном поступлении стоков,
• удобная интеграция в напорные участки внутренних канализационных систем.

Таким образом, Grundfos Multilift M является канализационной насосной установкой для объектов, где самотечное удаление сточных вод невозможно или недостаточно эффективно. Сочетание накопительного резервуара, центробежного насоса, автоматического контроля уровня и герметичной конструкции обеспечивает прием и перекачивание стоков в напорную магистраль. Параметры серии позволяют применять оборудование в бытовых, коммерческих и инженерных системах водоотведения. Компания «Олниса» осуществляет поставку Grundfos Multilift M как промышленного оборудования для систем канализации. Поставка через «Олниса» дает возможность использовать оборудование Grundfos при оснащении новых и модернизируемых объектов, где необходим принудительный отвод сточных вод.
