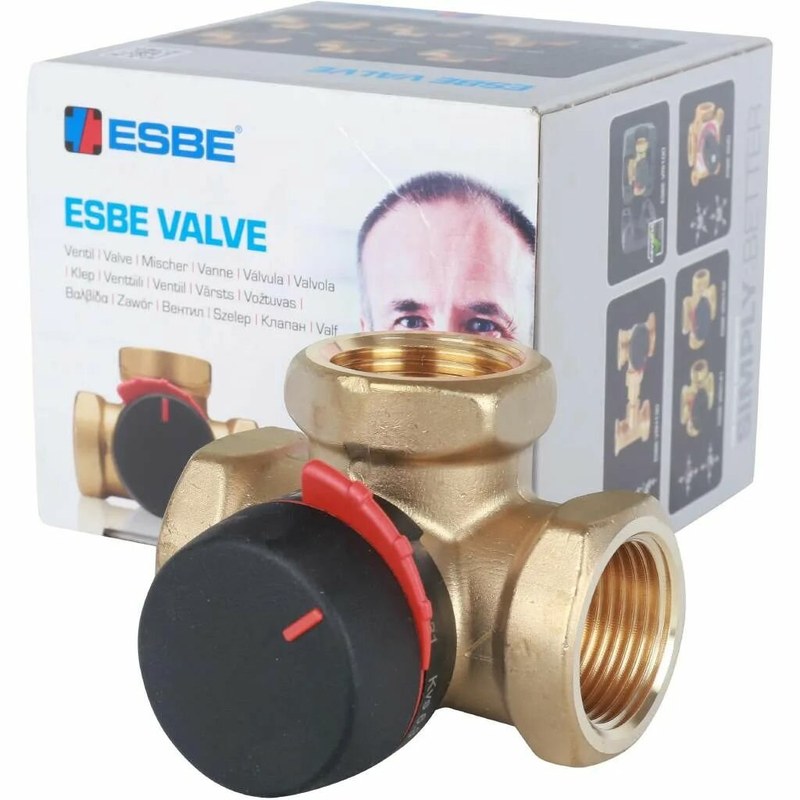

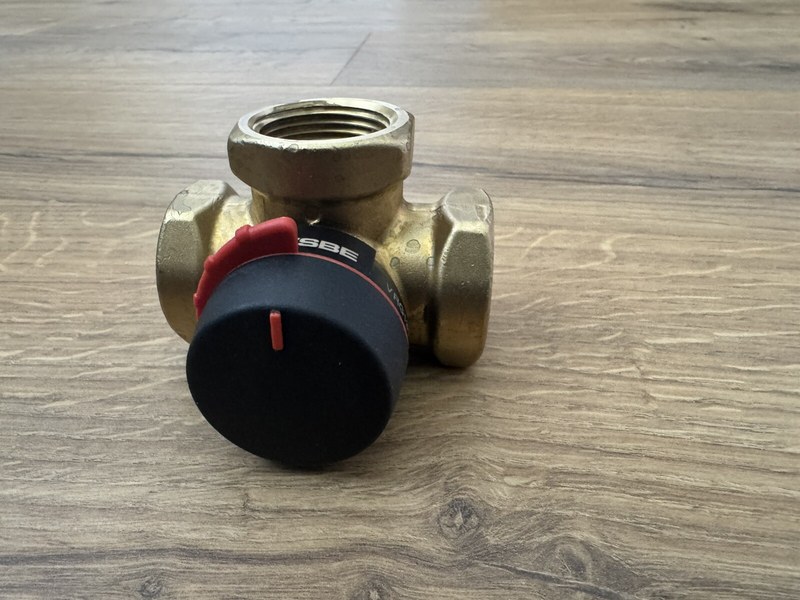

Трёхходовой клапан ESBE VRG 131 — эффективное решение для смешивания теплоносителя
Трехходовой смесительный клапан ESBE VRG 131 представляет собой регулирующий элемент трубопроводных систем отопления, охлаждения и технологических установок, предназначенный для точного управления потоками теплоносителя. Конструкция устройства основана на принципе поворотного затвора, который изменяет соотношение смешиваемых потоков между входными и выходным каналами. Клапан обеспечивает плавное регулирование температуры рабочей среды за счет изменения положения внутреннего золотника и применяется совместно с ручными рукоятками или электроприводами автоматического управления.
Технические характеристики
Основные параметры клапана ESBE VRG 131 определяют его эксплуатационные возможности, диапазон применения и совместимость с инженерными системами. Ниже перечислены ключевые технические характеристики оборудования:
- рабочее давление до 1 МПа,
- максимальная температура теплоносителя при постоянной эксплуатации +110 C,
- максимальный процент утечки через закрытый клапан в режиме смешивания менее 0,05 % от потока,
- максимальный процент утечки через закрытый клапан в режиме отвода менее 0,02 % от потока,
- диапазон регулирования Kv/Kv min по каналу A-AB равен 100,
- момент вращения для типоразмеров DN15-DN32 менее 3 Н·м,
- момент вращения для типоразмеров DN40-DN50 менее 5 Н·м,
- материал корпуса — коррозионностойкая латунь с поверхностью DZR,
- тип присоединения — внутренняя резьба Rp согласно EN 10226-1,
- совместимые наружные резьбовые соединения — ISO 228/1,
- совместимые компрессионные фитинги — EN 1254-2.
Клапан ESBE VRG 131 выпускается в нескольких исполнениях с различными условными диаметрами и коэффициентами пропускной способности Kvs. Основные варианты включают:
- DN15 с коэффициентами Kvs 0,4; 0,63; 1; 1,6; 2,5 и 4 м3/ч, присоединение Rp 1/2 дюйма, масса около 0,40 кг,
- DN20 с коэффициентами Kvs 2,5; 4 и 6,3 м3/ч, присоединение Rp 3/4 дюйма, масса около 0,43 кг,
- DN25 с коэффициентами Kvs 6,3 и 10 м3/ч, присоединение Rp 1 дюйм, масса около 0,70 кг,
- DN32 с коэффициентом Kvs 16 м3/ч, присоединение Rp 1 1/4 дюйма, масса около 0,95 кг,
- DN40 с коэффициентом Kvs 25 м3/ч, присоединение Rp 1 1/2 дюйма, масса около 1,68 кг,
- DN50 с коэффициентом Kvs 40 м3/ч, присоединение Rp 2 дюйма, масса около 2,30 кг.
Особенности конструкции устройств
Конструкция ESBE VRG 131 выполнена по поворотному принципу регулирования, при котором изменение положения внутреннего элемента позволяет перераспределять объем теплоносителя между различными направлениями движения. Трехходовая схема обеспечивает возможность смешивания двух потоков с разной температурой либо разделения одного потока на два направления. Такое устройство позволяет использовать клапан в контурах отопления, охлаждения и технологических установках, где требуется стабильное поддержание температурных параметров. Корпус клапана изготовлен из специальной латуни с повышенной устойчивостью к коррозионному воздействию, что обеспечивает длительный срок эксплуатации при постоянном контакте с теплоносителем. Внутренний золотник имеет износостойкую поверхность, благодаря чему сохраняется точность регулирования при многократных циклах открытия и закрытия. Шток и направляющие элементы изготовлены из PPS-композита, устойчивого к воздействию температуры и механическим нагрузкам. Особенностью конструкции является оптимизированная характеристика регулирования, позволяющая выполнять плавное изменение расхода без резких скачков давления. Плоский участок на шпинделе используется для визуального определения положения регулирующего элемента. Компактное исполнение корпуса упрощает размещение устройства в ограниченных монтажных пространствах.
Области применения
Основные направления использования включают:
- системы теплых полов с поддержанием заданного температурного режима,
- вентиляционные установки с водяными теплообменниками,
- смесительные узлы отопительных систем,
- технологические трубопроводы с жидкими теплоносителями,
- системы автоматического управления климатическим оборудованием.
Таким образом, ESBE VRG 131 является эффективным регулирующим элементом для инженерных систем, где требуется точное управление потоками теплоносителя. Конструкция устройства сочетает надежные материалы, широкий диапазон рабочих параметров и возможность применения в различных промышленных и коммунальных установках. Компания «Олниса» предлагает поставку промышленного оборудования ESBE, включая трехходовые смесительные клапаны VRG 131 для различных сфер применения. Оборудование поставляется с учетом требований современных инженерных систем и предназначено для эксплуатации на объектах различного назначения. «Олниса» обеспечивает поставку надежной промышленной арматуры от проверенных производителей.
