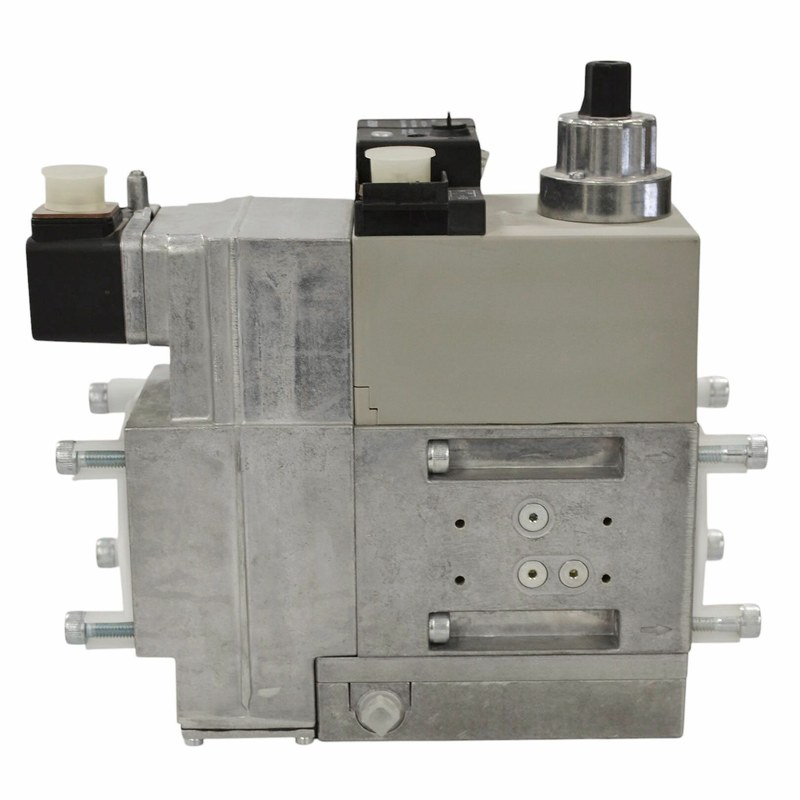

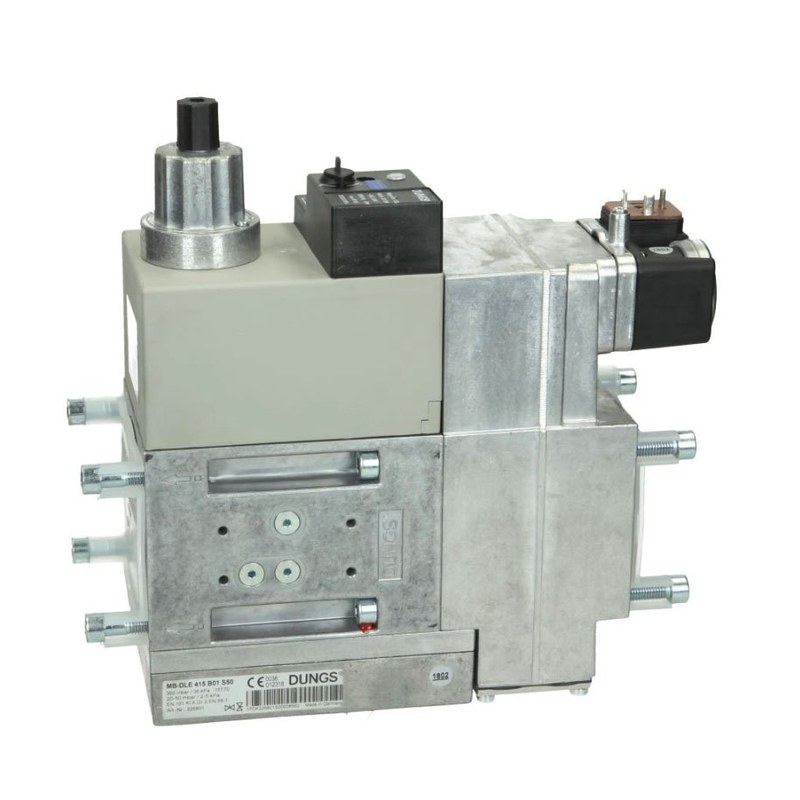

DUNGS MB-DLE 415 B01 S52 226802 — газовый мультиблок для регулирования и безопасного отключения
DUNGS MB-DLE 415 B01 S52 226802 представляет собой многофункциональный газовый блок, в котором несколько элементов газовой рампы объединены в одном корпусе. Внутри устройства расположены фильтрующий узел, регулятор давления и два электромагнитных клапана. Такая компоновка позволяет одновременно очищать газ, стабилизировать давление и выполнять автоматическое перекрытие потока. Исполнение S52 относится к вариантам с выходным давлением 20–50 мбар и раздельным управлением двумя клапанами. Номинальное присоединение составляет Rp 1½.
Технические характеристики
Основные параметры MB-DLE 415 B01 S52 определяют его работу как единого регулирующего и защитного узла. К характеристикам относятся:
- производитель — DUNGS,
- серия — GasMultiBloc,
- модель — MB-DLE 415 B01 S52,
- артикул — 226802,
- тип оборудования — многофункциональный газовый блок,
- присоединение — Rp 1½,
- максимальное рабочее давление — 360 мбар,
- диапазон выходного давления — 20–50 мбар,
- количество автоматических клапанов — 2,
- обозначение клапанов — V1 и V2,
- управление клапанами — раздельное,
- регулятор давления — встроенный,
- предварительный фильтр — PreF,
- тип фильтрации — сетчатый элемент и микрофильтр,
- тип открытия V2 — замедленное,
- регулировка основного расхода — предусмотрена,
- максимальная температура окружающей среды — +70 °C,
- минимальная температура окружающей среды — −15 °C,
- степень защиты — IP54,
- питание типового исполнения — 220–230 В AC, 50–60 Гц,
- рабочая продолжительность включения — 100 %,
- материал корпуса — литой алюминий,
- материалы мембран и уплотнений — эластомеры на основе NBR и силикона,
- рабочие среды — газы семейств 1, 2 и 3, а также нейтральные газообразные среды.
Особенности конструкции
Газовый поток проходит через мультиблок последовательно. Сначала среда попадает во входную часть и проходит через фильтр, который задерживает загрязнения до их попадания в чувствительные регулирующие элементы. Фильтрующий узел выполнен так, чтобы обслуживание можно было проводить без демонтажа всего мультиблока из газовой линии. После фильтра газ поступает к первому клапану V1. В его конструкции совмещены функция безопасного отсечения и регулирование выходного давления. Регулятор компенсирует изменение входных условий и формирует требуемый уровень давления перед вторым клапаном. V1 работает как быстро закрывающийся защитный орган. При снятии напряжения возвратная пружина переводит клапан в закрытое положение, прекращая подачу газа. Второй клапан V2 также отвечает за безопасное перекрытие тракта, но в исполнении MB-DLE его открытие происходит с гидравлическим замедлением. Благодаря этому газ не поступает к горелке мгновенно полным потоком. Начальная подача возрастает контролируемо, что позволяет организовать более мягкий запуск горелочного процесса. В конструкции V2 предусмотрено ограничение максимального хода клапана. Через эту регулировку задается основной объем газа, который может проходить после полного открытия. Индекс S52 означает, что V1 и V2 имеют раздельное электрическое управление. Такая схема дает автоматике больше свободы при построении последовательности запуска и проверки газового тракта. Для мультиблока предусмотрена возможность установки реле давления и системы контроля герметичности VPS 504. Благодаря этому GasMultiBloc может быть центральным элементом компактной газовой рампы.
Области применения
DUNGS MB-DLE 415 B01 S52 используется в оборудовании, где газ необходимо очистить, стабилизировать по давлению и безопасно подать к горелке. Основными направлениями применения являются:
- промышленные газовые горелки,
- котельные установки,
- теплогенераторы,
- технологические печи,
- сушильные установки,
- газовые рампы,
- промышленные нагреватели,
- паровые и водогрейные котлы,
- горелочные системы с автоматическим розжигом,
- установки с контролем минимального давления газа,
- системы с раздельным управлением двумя клапанами,
- газовое оборудование с внешней автоматикой безопасности.
Компания «Олниса» осуществляет поставку оборудования DUNGS для газовых и горелочных систем, включая мультиблоки, электромагнитные клапаны, реле давления и устройства проверки герметичности. Для точной идентификации данной позиции следует использовать полное обозначение DUNGS MB-DLE 415 B01 S52 и артикул 226802. В той же серии присутствуют исполнения S20, S22 и S50, которые отличаются диапазоном регулирования и схемой управления клапанами. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практические достоинства MB-DLE 415 B01 S52 связаны с объединением нескольких функций газовой рампы в одном корпусе. Основными преимуществами являются:
- два автоматических запорных клапана,
- раздельное управление V1 и V2,
- встроенный регулятор давления,
- диапазон регулирования 20–50 мбар,
- рабочее давление до 360 мбар,
- присоединение Rp 1½,
- предварительная фильтрация газа,
- замедленное открытие второго клапана,
- регулировка основного расхода,
- быстрое закрытие при снятии питания,
- возможность установки реле давления,
- совместимость с системой проверки герметичности VPS 504,
- компактная интегрированная конструкция.
Таким образом, DUNGS MB-DLE 415 B01 S52 226802 объединяет функции, которые в раздельной газовой рампе потребовали бы нескольких самостоятельных устройств. Газ проходит очистку, затем стабилизируется по давлению и только после этого поступает через два автоматических клапана к горелочному оборудованию. Раздельное управление V1 и V2, диапазон выходного давления 20–50 мбар и плавное открытие второго клапана позволяют использовать мультиблок в системах с более гибкой логикой пуска.
