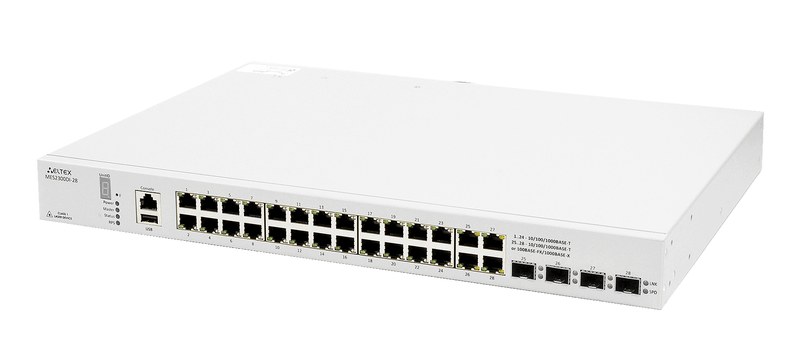

Eltex MES2300DI-28 10801660 — промышленный L3-коммутатор с резервируемым питанием

Eltex MES2300DI-28 10801660 предназначен для сетевых узлов, которые должны сохранять работоспособность в условиях, выходящих за рамки обычного офисного помещения. Коммутатор сочетает расширенный температурный диапазон, пассивное охлаждение, два сменных источника питания и развитую L3-функциональность. Модель рассчитана прежде всего на промышленные и распределенные объекты, где важны не только скорость передачи данных, но и резервирование электропитания, логическая сегментация и возможность эксплуатации при отрицательной температуре.

Технические характеристики

Ниже приведены основные параметры MES2300DI-28, определяющие его аппаратные и эксплуатационные возможности:

• производитель — Eltex,
• модель — MES2300DI-28,
• идентификатор РРПП — 10801660,
• тип оборудования — промышленный управляемый коммутатор,
• сетевой уровень — L3,
• основные интерфейсы — 24 × 10/100/1000BASE-T RJ-45,
• Combo-интерфейсы — 4 × 10/100/1000BASE-T / 1000BASE-X / 100BASE-FX,
• консольный интерфейс — RS-232 RJ-45,
• служебный порт — USB 2.0,
• пропускная способность — 56 Гбит/с,
• производительность на пакетах 64 байта — около 41,6 млн пакетов/с,
• количество источников питания — 1 или 2,
• горячая замена блоков питания — предусмотрена,
• охлаждение — пассивное,
• степень защиты корпуса — IP30,
• рабочая температура — от −40 до +60 °C,
• температура хранения — от −50 до +70 °C,
• габариты — 430 × 44 × 305 мм.
• Эти параметры соответствуют актуальной спецификации Eltex для MES2300DI-28.

Особенности конструкции

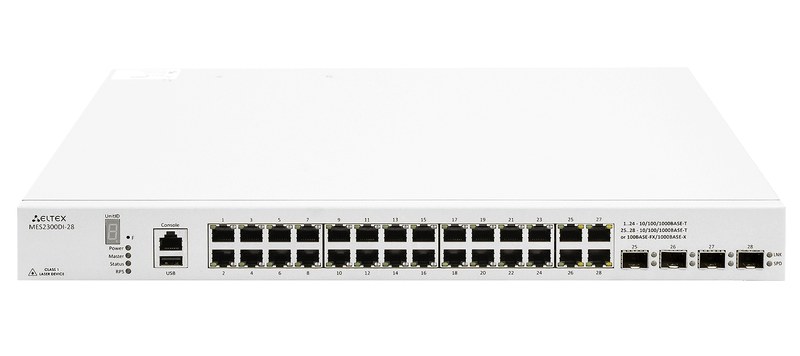

Портовая схема MES2300DI-28 построена так, чтобы устройство могло одновременно работать с медными и оптическими участками инфраструктуры. Двадцать четыре RJ-45 подходят для конечного оборудования, контроллеров, серверов и других Ethernet-устройств, расположенных внутри локального объекта. Четыре Combo-порта дают выбор среды передачи. Если расстояние небольшое, можно использовать обычное медное подключение. Для связи между зданиями, шкафами или удаленными технологическими зонами тот же логический интерфейс переводится на SFP. Это уменьшает необходимость устанавливать отдельные медиаконвертеры. Пропускная способность 56 Гбит/с рассчитана на одновременную работу набора гигабитных каналов без превращения внутренней коммутационной матрицы в основное ограничение производительности. Таблица MAC на 16 384 записи хранит сведения о подключенных сетевых устройствах, а пакетный буфер используется для кратковременного накопления кадров при неравномерной нагрузке.

Питание и промышленное исполнение

Система питания является одним из главных отличий MES2300DI-28 от обычных коммутаторов доступа. В корпус можно установить два сменных блока AC/DC и использовать их в резервной конфигурации. Если один источник перестает работать, второй способен сохранить питание сетевого узла. Горячая замена позволяет извлечь модуль без обязательного полного отключения коммутатора, что особенно важно для непрерывно работающей инфраструктуры. Поддерживаются варианты 100–240 В AC и 36–72 В DC. Это упрощает включение устройства как в стандартную электросеть, так и в промышленную систему постоянного тока.

Области применения

Eltex MES2300DI-28 используется там, где обычной офисной сетевой платформы недостаточно по условиям эксплуатации или надежности питания. Основными направлениями применения являются:

• промышленные Ethernet-сети,
• производственные предприятия,
• энергетические объекты,
• шкафы автоматизации,
• технологические площадки,
• транспортная инфраструктура,
• системы диспетчеризации,
• промышленное видеонаблюдение,
• серверные сегменты предприятий,
• оптические линии между удаленными узлами,
• инфраструктура с несколькими VLAN,
• сети с резервируемым электропитанием,
• узлы с агрегированными соединениями,
• объекты с круглосуточной эксплуатацией оборудования.

Компания «Олниса» осуществляет поставку промышленного и телекоммуникационного оборудования Eltex для корпоративных и производственных сетей. При заказе рекомендуется использовать полное обозначение MES2300DI-28 и идентификатор 10801660. Это позволяет точно отделить промышленную модификацию от MES2300-24, MES2300D-24P и других устройств семейства, отличающихся портовой схемой, системой питания и условиями эксплуатации. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства MES2300DI-28 определяются сочетанием промышленного исполнения и развитых функций управления сетью. Основными преимуществами являются:

• 24 гигабитных RJ-45,
• 4 медно-оптических Combo-интерфейса,
• пропускная способность 56 Гбит/с,
• L3-функциональность,
• до 4094 VLAN,
• 16 384 MAC-адреса,
• 32 группы LAG,
• до 8 интерфейсов в одной LAG,
• 8 очередей QoS на каждый порт,
• Jumbo Frame до 10 240 байт,
• стек до 8 устройств,
• два сменных источника питания,
• горячая замена блоков питания,
• поддержка AC и DC,
• пассивное охлаждение,
• корпус IP30,
• рабочий диапазон от −40 до +60 °C.

Таким образом, Eltex MES2300DI-28 10801660 рассчитан на сетевые узлы, где гигабитный доступ должен сочетаться с промышленными условиями эксплуатации. Двадцать четыре RJ-45 обслуживают локальные подключения, а четыре Combo-интерфейса позволяют выбирать между медными и оптическими направлениями. L3-функции, VLAN, LAG, QoS и стекирование дают возможность строить на этой платформе не только простой уровень доступа, но и полноценный распределительный узел с сегментацией и маршрутизацией трафика.
