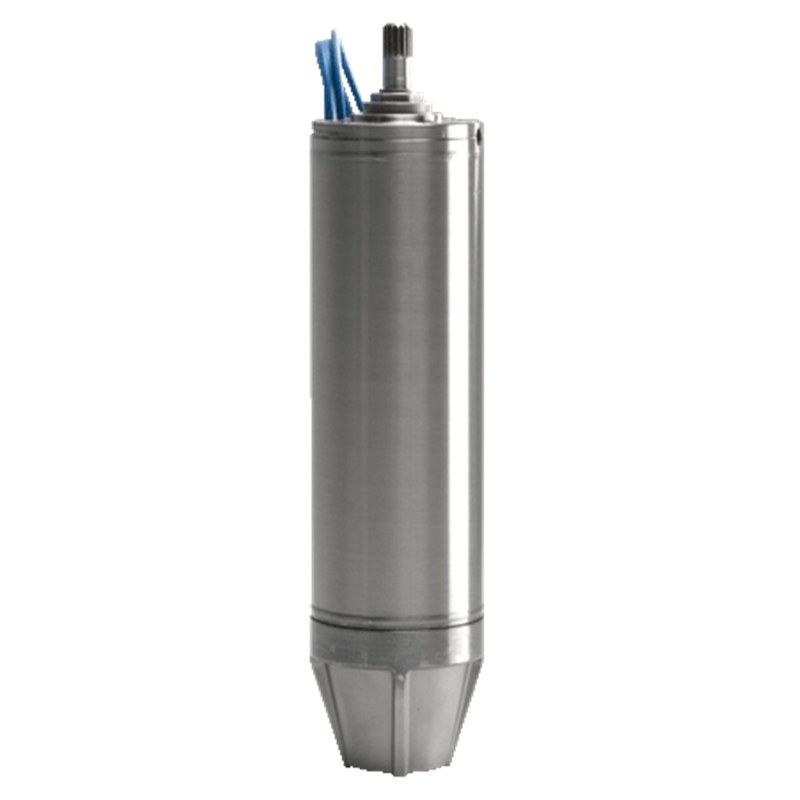

Grundfos MS6T30 78195541 — погружной электродвигатель 5,5 кВт для скважинных насосов

Grundfos MS6T30 78195541 представляет собой погружной электродвигатель, предназначенный для привода скважинных насосов. В отличие от обычного поверхностного мотора он работает непосредственно в водозаборной скважине и соединяется с насосной частью в единый вертикальный агрегат. Мощность исполнения составляет 5,5 кВт. Электродвигатель рассчитан на трехфазное питание 380–400–415 В при частоте 50 Гц и относится к шестидюймовому классу MS6. Внутренняя конструкция адаптирована к длительной работе под водой, а встроенный температурный контроль позволяет получать информацию о тепловом состоянии привода.

Технические характеристики

Параметры двигателя определяют его применение в погружных насосных агрегатах средней мощности. Основные характеристики включают:

• производитель — Grundfos,
• серия — MS6,
• исполнение — MS6T30,
• номер изделия — 78195541,
• тип оборудования — погружной электродвигатель,
• номинальная выходная мощность — 5,5 кВт,
• эквивалентная мощность — 7,5 hp,
• электропитание — 3 × 380–400–415 В,
• частота сети — 50 Гц,
• классоразмер — 6",
• режим эксплуатации — продолжительная работа,
• система температурного контроля — Tempcon,
• материал основных деталей — нержавеющая сталь EN 1.4301,
• материал эластомеров — NBR,
• исполнение уплотнения вала — carbon/ceramics,
• тип двигателя — трехфазный погружной,
• применение — привод скважинной насосной части,
• вариант охлаждения — окружающей перекачиваемой водой,
• монтажное положение — в составе погружного насосного агрегата.

Особенности конструкции

Главная особенность MS6T30 заключается в том, что двигатель конструктивно рассчитан не на воздушное, а на водяное окружение. После монтажа он находится ниже уровня воды, поэтому отвод тепла от корпуса происходит через поток, движущийся вдоль наружной поверхности электродвигателя. Ротор передает вращение непосредственно насосной части. В результате двигатель и гидравлический блок образуют вытянутый агрегат, который размещается внутри обсадной трубы. Такая схема позволяет получать значительную мощность без установки поверхностного привода и длинного механического вала от устья скважины. Исполнение 78195541 снабжено системой Tempcon. Она предназначена для контроля температуры двигателя и может использоваться совместно с соответствующими устройствами защиты Grundfos. Для погружного привода такой контроль особенно важен, поскольку ухудшение охлаждения не всегда можно определить визуально во время работы. Нержавеющая сталь EN 1.4301 применяется в элементах, контактирующих с водной средой. Эластомерные компоненты выполнены из NBR, а уплотнение вала использует сочетание углеродного и керамического материалов. Такая комбинация предназначена для длительной эксплуатации погружной электромеханической части. MS6 не является самостоятельным насосом. Двигатель создает вращающий момент, а фактические значения подачи и напора определяются уже выбранной гидравлической частью. Поэтому один и тот же класс электродвигателя может использоваться в разных насосных конфигурациях при соответствии мощности и присоединительных размеров.

Области применения

Grundfos MS6T30 используется как привод погружных насосов в системах, где вода поднимается непосредственно из скважины. Основными направлениями применения являются:

• глубинные скважинные насосы,
• промышленное водоснабжение,
• коммунальные водозаборы,
• подача подземной воды,
• системы орошения,
• сельскохозяйственные насосные установки,
• наполнение резервуаров,
• повышение давления через скважинный источник,
• водоснабжение производственных площадок,
• насосные станции с погружными агрегатами,
• технологический водозабор,
• автономные системы большой производительности.

Компания «Олниса» осуществляет поставку электродвигателей Grundfos, погружного насосного оборудования и компонентов для систем водоснабжения. При оформлении заказа рекомендуется использовать полное обозначение Grundfos MS6T30 и номер 78195541. Это позволяет точно определить вариант на 5,5 кВт с питанием 380–400–415 В, Tempcon и соответствующим исполнением материалов. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства MS6T30 связаны с его специализированным погружным исполнением и возможностью длительной работы в составе скважинного агрегата. Основными преимуществами являются:

• мощность 5,5 кВт,
• трехфазное питание,
• работа от сети 380–400–415 В,
• погружная конструкция,
• встроенный Tempcon,
• нержавеющая сталь EN 1.4301,
• эластомеры NBR,
• уплотнение carbon/ceramics,
• охлаждение окружающей водой,
• компактная вертикальная компоновка,
• совместная работа со скважинной гидравликой,
• пригодность для непрерывных водозаборных систем.

Таким образом, Grundfos MS6T30 78195541 — не отдельный насос, а силовая часть погружного агрегата. Его задача состоит в создании вращающего момента для многоступенчатой скважинной гидравлики и стабильной работе двигателя непосредственно под водой. Мощность 5,5 кВт, трехфазное питание и температурный контроль Tempcon делают данное исполнение подходящим для профессиональных систем водозабора. Конструкция с нержавеющими деталями и специализированным уплотнением рассчитана на условия, характерные для скважинной эксплуатации.
