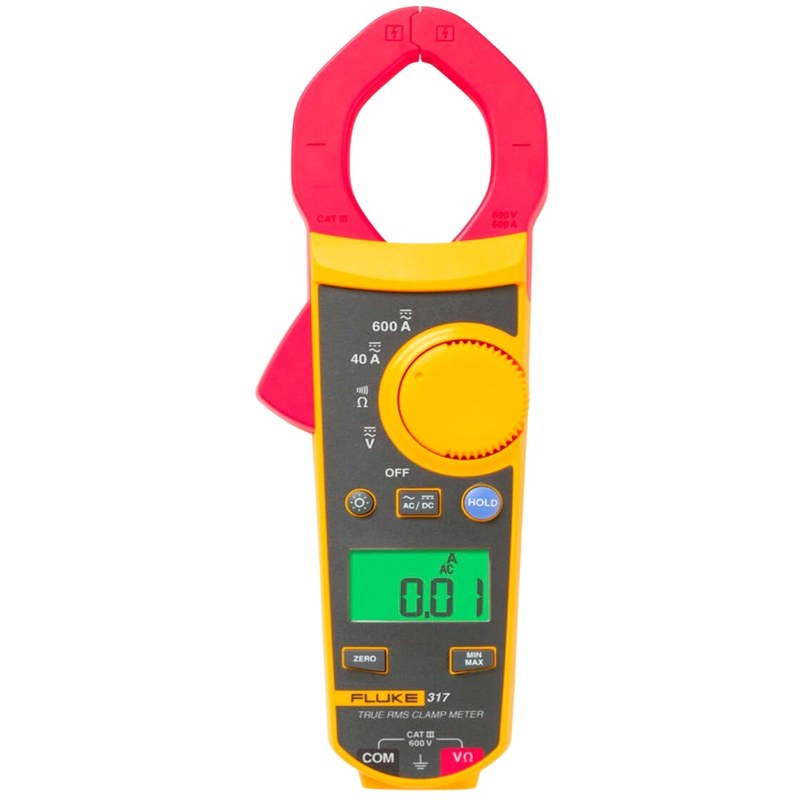

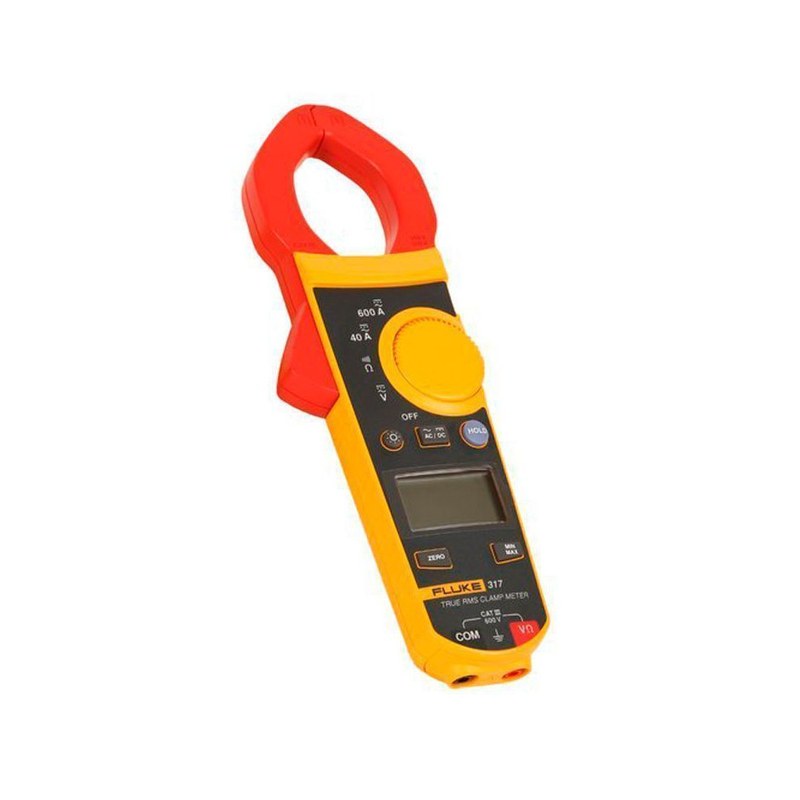

Fluke 317 4092675 — компактные токовые клещи для измерений до 600 А
Fluke 317 — переносной электроизмерительный прибор, в котором функции токовых клещей объединены с возможностями базового мультиметра. Основное назначение модели — определение переменного и постоянного тока без разрыва проводника, что особенно удобно при диагностике работающих распределительных цепей, электрощитов и оборудования. Для текста рассматривается исполнение Fluke-317 IN с каталожным номером 4092675. Конструкция рассчитана на измерение тока до 600 А и напряжения до 600 В, при этом отдельный диапазон 40 А обеспечивает разрешение 0,01 А. Благодаря этому прибор пригоден не только для силовых линий, но и для более точного контроля сравнительно небольших токовых нагрузок.
Технические характеристики
Измерительная часть Fluke 317 охватывает основные параметры, необходимые при обслуживании электрооборудования. К ключевым характеристикам относятся:
- производитель — Fluke,
- модель — 317,
- исполнение — Fluke-317 IN,
- каталожный номер — 4092675,
- тип прибора — цифровые токовые клещи,
- измерение переменного тока — 40,00 и 600,0 А,
- измерение постоянного тока — 40,00 и 600,0 А,
- разрешение в диапазоне 40 А — 0,01 А,
- разрешение в диапазоне 600 А — 0,1 А,
- точность DC-тока в диапазоне 40 А — 1,6 % ±6 единиц,
- точность DC-тока в диапазоне 600 А — 1,5 % ±5 единиц,
- диапазон переменного напряжения — до 600 В,
- разрешение AC-напряжения — 0,1 В,
- диапазон постоянного напряжения — до 600 В,
- разрешение DC-напряжения — 0,1 В,
- измерение сопротивления — 400 и 4000 Ом,
- контроль целостности цепи — звуковой сигнал при сопротивлении до 30 Ом,
- дисплей — 6000 отсчетов,
- раскрытие губок — до 37 мм,
- категория измерений — CAT III 600 В,
- степень защиты — IP40,
- питание — 3 элемента AAA IEC LR03,
- рабочая температура — от −10 до +50 °C,
- габариты — около 234 × 75 × 34,8 мм,
- масса с батареями — около 384 г.
Особенности конструкции
Главный измерительный узел прибора — размыкаемые магнитные губки. Для определения тока пользователю не требуется отключать провод от схемы или включать прибор последовательно с нагрузкой. Достаточно охватить клещами один проводник, после чего значение выводится на цифровой дисплей. Размер раскрытия 37 мм позволяет работать с кабелями и проводниками, расположенными внутри электрощитов и распределительных шкафов. При этом корпус имеет вытянутую компактную форму, поэтому прибор удобен в местах, где вокруг кабеля остается немного свободного пространства. Особое значение имеет отдельный диапазон до 40 А. В нем ток отображается с шагом 0,01 А, что делает Fluke 317 более информативным при проверке небольших нагрузок, чем клещи, ориентированные исключительно на измерение сотен ампер. Для измерения напряжения и сопротивления используются щупы. Таким образом, одним прибором можно сначала проверить ток в проводнике без вмешательства в схему, а затем выполнить контактное измерение напряжения или сопротивления. Переменный ток и напряжение обрабатываются по принципу RMS. Для Fluke 317 предусмотрены функции удержания показания на экране и автоматического отключения питания, уменьшающего расход батарей при перерывах в работе. Производитель также указывает подсветку дисплея, полезную при измерениях внутри шкафов и слабо освещенных технических помещений.
Области применения
Fluke 317 подходит для оперативной проверки электрических цепей, когда требуется быстро получить токовые и базовые мультиметрические параметры. Основными областями применения являются:
- распределительные электрические щиты,
- силовые линии до 600 А,
- промышленное электрооборудование,
- электродвигатели,
- системы вентиляции,
- насосные установки,
- шкафы управления,
- коммерческие электроустановки,
- сервисное обслуживание оборудования,
- поиск перегруженных цепей,
- контроль потребления отдельных нагрузок,
- проверка постоянного и переменного напряжения.
Компания «Олниса» осуществляет поставку измерительного оборудования Fluke для промышленной эксплуатации, обслуживания электроустановок и технической диагностики. Для рассматриваемого исполнения можно использовать обозначение Fluke-317 IN и номер 4092675. При оформлении заказа точный каталожный идентификатор помогает отличить требуемое исполнение от других вариантов комплектации приборов семейства 317/319. Компания «Олниса» предоставляет технические консультации по представленному измерительному оборудованию и организует оперативную доставку по территории страны.
Преимущества
Практическая ценность Fluke 317 определяется сочетанием бесконтактного измерения тока и компактного набора дополнительных функций. Основными преимуществами являются:
- измерение AC- и DC-тока до 600 А,
- разрешение 0,01 А на малом токовом диапазоне,
- измерение напряжения до 600 В,
- контроль сопротивления до 4000 Ом,
- звуковая проверка целостности цепи,
- губки с раскрытием до 37 мм,
- дисплей на 6000 отсчетов,
- функция удержания результата,
- подсветка экрана,
- автоматическое отключение,
- компактный корпус,
- категория CAT III 600 В.
Таким образом, Fluke 317 представляет собой компактный измерительный инструмент для ситуаций, когда ток требуется проверить без разрыва электрической цепи. Два диапазона до 40 и 600 А позволяют сочетать сравнительно высокое разрешение на малых токах с возможностью диагностики более мощных потребителей. Дополнительные измерения напряжения и сопротивления уменьшают необходимость постоянно переключаться между токовыми клещами и отдельным мультиметром.
