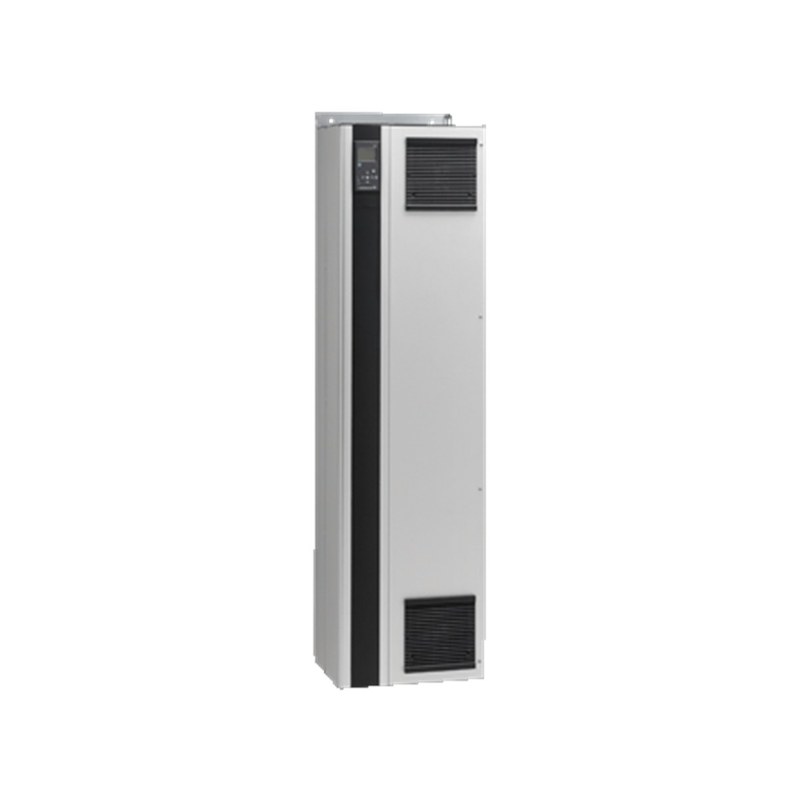

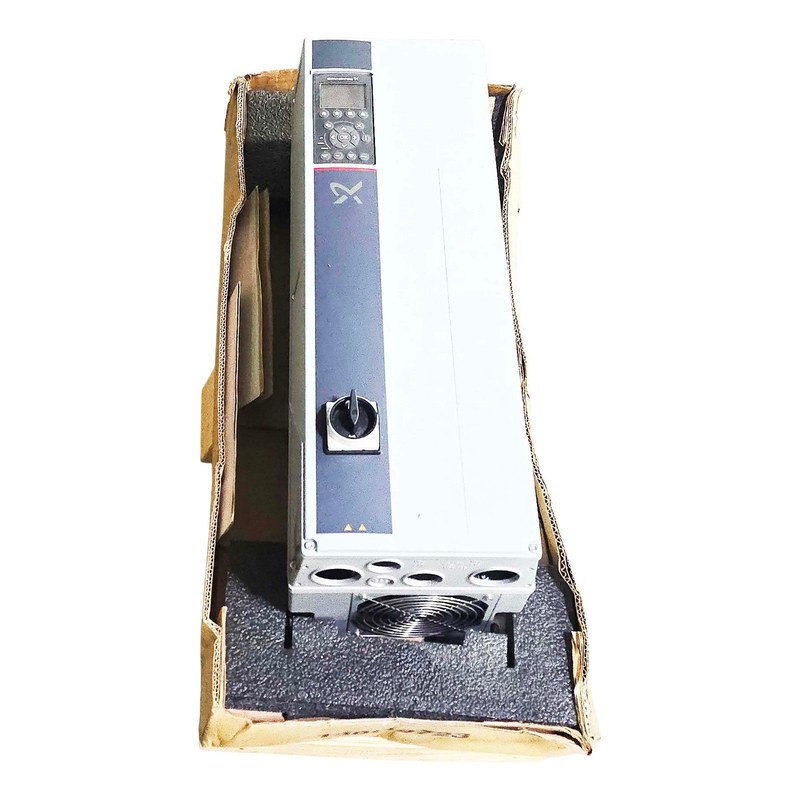

Grundfos CUE 97942968 — частотный преобразователь 110 кВт для управления насосным приводом

Grundfos CUE 97942968 представляет собой внешний преобразователь частоты, предназначенный для управления мощными насосными электродвигателями. Устройство изменяет частоту питающего напряжения и тем самым регулирует скорость вращения двигателя без механического ограничения потока. Исполнение рассчитано на двигатель мощностью 110 кВт и относится к промышленному диапазону CUE. В отличие от насосов Grundfos со встроенным частотным приводом, здесь силовая электроника размещается отдельным устройством. Такой вариант применяется там, где стандартный насос необходимо перевести на регулируемую работу.

Технические характеристики

Основные параметры исполнения определяют его применение в мощных насосных установках. К характеристикам относятся:

• производитель — Grundfos,
• серия — CUE,
• артикул — 97942968,
• тип оборудования — внешний частотный преобразователь,
• типовая мощность двигателя — 110 кВт,
• эквивалентная мощность — около 150 hp,
• питание — 3 × 380–500 В,
• максимальный выходной ток — 212 А,
• исполнение корпуса — IP21,
• типоразмер корпуса — D1h,
• назначение — регулирование скорости насосного двигателя,
• управление постоянным давлением — предусмотрено,
• управление постоянным расходом — предусмотрено,
• регулирование постоянного уровня — предусмотрено,
• поддержание постоянной температуры — предусмотрено,
• режим постоянной характеристики — предусмотрен,
• регулирование пропорционального перепада давления — предусмотрено,
• работа с внешними датчиками — предусмотрена,
• использование в замкнутом контуре регулирования — предусмотрено.

Особенности конструкции

Работа CUE начинается с преобразования входного переменного напряжения. Силовой выпрямительный каскад формирует промежуточную цепь постоянного тока, после чего инвертор снова создает переменное напряжение, но уже с частотой, необходимой для текущего режима двигателя. Изменяя частоту, преобразователь меняет скорость насоса. Если системе требуется меньший расход, двигатель может вращаться медленнее. При росте потребности скорость увеличивается. Такой подход отличается от регулирования заслонкой или клапаном, при котором двигатель продолжает работать практически на полной скорости. Grundfos разработал CUE специально для насосных задач. В устройство встроены заранее определенные режимы регулирования — по давлению, уровню, расходу, температуре и характеристике. Это позволяет использовать частотник не просто как силовой привод, а как элемент насосной автоматики. В системе постоянного давления датчик передает фактическое значение в преобразователь. Электроника сравнивает его с заданием и корректирует скорость двигателя. Если расход в сети снижается, частота вращения также уменьшается; при увеличении водоразбора привод ускоряется. Плавное изменение скорости особенно полезно при пуске и остановке мощного насоса. Вместо резкого выхода двигателя на рабочие обороты частота может изменяться постепенно, что уменьшает механические нагрузки и вероятность выраженного гидравлического удара в трубопроводе. Grundfos отдельно указывает такое преимущество CUE для насосных систем. Корпус IP21 предполагает установку преобразователя в подходящем электротехническом помещении или шкафной среде, где оборудование защищено от неблагоприятных внешних воздействий.

Области применения

Grundfos CUE 97942968 используется в системах с мощными насосами, производительность которых необходимо изменять во время эксплуатации. Основными направлениями применения являются:

• насосные станции водоснабжения,
• повысительные установки,
• промышленные насосные системы,
• циркуляционные контуры,
• системы охлаждения,
• технологическая подача воды,
• насосы с поддержанием постоянного давления,
• системы регулирования уровня,
• промышленные установки с переменным расходом,
• водоподготовка,
• коммунальная инфраструктура,
• инженерные системы крупных объектов.

Компания «Олниса» осуществляет поставку преобразователей частоты Grundfos, насосного оборудования и компонентов для автоматизации насосных установок. Для рассматриваемого исполнения следует использовать полное обозначение Grundfos CUE 110 кВт и артикул 97942968. Это позволяет отличить версию IP21 от CUE той же мощности в другом корпусном исполнении. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства CUE связаны с возможностью управлять непосредственно производительностью насосного привода. Основными преимуществами являются:

• мощность двигателя до 110 кВт,
• максимальный выходной ток 212 А,
• питание 3 × 380–500 В,
• плавное изменение скорости двигателя,
• поддержание заданного давления,
• регулирование расхода,
• контроль уровня,
• работа по температуре,
• насосные режимы управления,
• совместная работа с внешними датчиками,
• уменьшение необходимости механического дросселирования,
• возможность интеграции в промышленную автоматику.

Таким образом, Grundfos CUE 97942968 предназначен для насосных установок, в которых производительность должна меняться вместе с фактической потребностью системы. Вместо постоянной работы двигателя на полной скорости преобразователь регулирует частоту и формирует необходимый рабочий режим. Исполнение рассчитано на мощность 110 кВт, питание 3 × 380–500 В и ток до 212 А. Встроенные насосные алгоритмы позволяют организовать регулирование давления, расхода, уровня или температуры без сведения функций устройства только к обычному изменению частоты.
