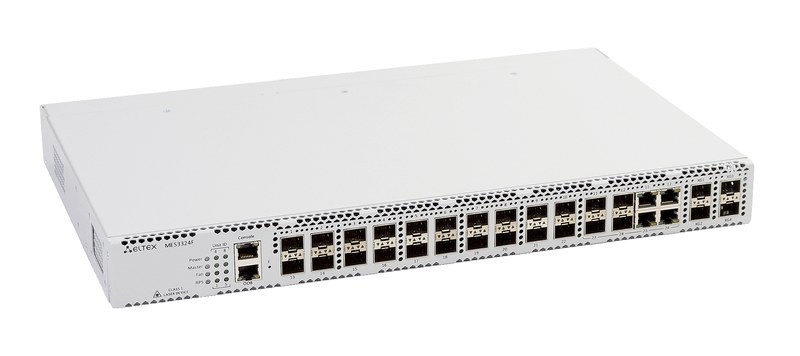

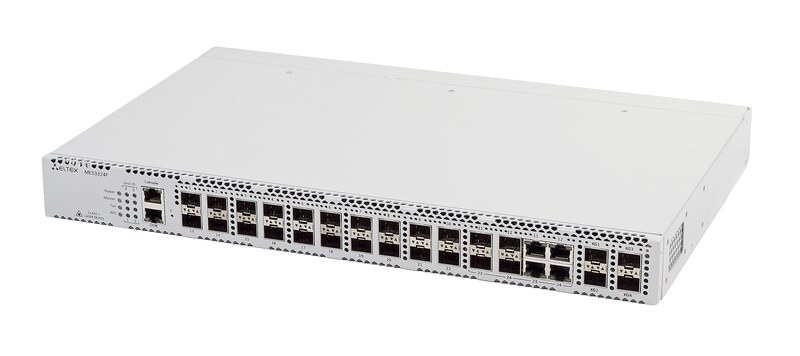

Eltex MES3324F 10801661 — оптический L3-коммутатор агрегации для производительных сетей

Eltex MES3324F 10801661 предназначен для построения уровня агрегации в операторских, корпоративных и распределенных сетях передачи данных. В отличие от моделей, ориентированных преимущественно на медные абонентские подключения, основная интерфейсная часть MES3324F рассчитана на оптические линии. Это делает устройство удобным для объединения удаленных сетевых узлов и концентрации трафика перед его передачей на вышестоящий уровень.

Технические характеристики

Аппаратная конфигурация MES3324F рассчитана на агрегацию большого количества оптических соединений. Основные параметры включают:

• производитель — Eltex,
• модель — MES3324F,
• идентификатор РРПП — 10801661,
• класс оборудования — управляемый L3-коммутатор агрегации,
• оптические интерфейсы — 20 × 1000BASE-X/100BASE-FX SFP,
• комбинированные интерфейсы — 4 × 10/100/1000BASE-T / 1000BASE-X / 100BASE-FX,
• высокоскоростные интерфейсы — 4 × 10GBASE-R SFP+ / 1000BASE-X SFP,
• служебный Ethernet-порт — 1 × 10/100/1000BASE-T OOB,
• консольный интерфейс — RS-232 RJ-45,
• пропускная способность — 128 Гбит/с,
• производительность — около 95 млн пакетов/с,
• пакетный буфер — 1,5 МБ,
• оперативная память DDR3 — 512 МБ,
• питание — AC или DC,
• количество блоков питания — до 2,
• горячая замена источников питания — предусмотрена,
• охлаждение — Front-to-Back, 4 вентилятора,
• рабочая температура — от −10 до +45 °C,
• исполнение — 19", 1U,
• габариты — 430 × 44 × 275 мм.

Особенности конструкции устройств

MES3324F построен вокруг оптической интерфейсной архитектуры. Двадцать SFP-портов предназначены для гигабитных соединений и позволяют подключать удаленные коммутаторы, транспортные сегменты и другие сетевые устройства через волоконно-оптические линии. Четыре Combo-интерфейса дают дополнительную гибкость: для каждого такого канала можно использовать либо медное подключение RJ-45, либо соответствующий оптический модуль. Отдельная группа из четырех SFP/SFP+ предназначена для наиболее производительных соединений. При использовании SFP+ скорость линии достигает 10 Гбит/с. Такие интерфейсы удобно задействовать для связи с ядром сети или другим агрегационным оборудованием, когда совокупный поток от нескольких гигабитных направлений уже нецелесообразно передавать через обычный 1G-канал. Внутренняя коммутационная матрица рассчитана на 128 Гбит/с. При этом MES3324F поддерживает до 4094 VLAN, что дает возможность разделять транспортный, пользовательский, служебный и иной трафик в рамках одной аппаратной платформы. L3-функции позволяют маршрутизировать данные между IP-сетями без обязательной передачи каждого потока на внешнее маршрутизирующее устройство. Для динамического обмена маршрутной информацией поддерживаются RIP, OSPF, IS-IS и BGP. Это существенно расширяет роль устройства по сравнению с обычным L2-коммутатором и позволяет включать MES3324F в более сложные топологии операторских и крупных корпоративных сетей. Агрегация физических соединений реализуется через LAG. Несколько портов можно объединить в общий логический канал, увеличив доступную полосу и одновременно создав более устойчивое соединение между сетевыми узлами. QoS распределяет трафик между восемью очередями на каждом порту и дает возможность разделять потоки по приоритету. Конструкция предусматривает два сменных источника питания. При установке двух модулей можно организовать резервирование, а горячая замена позволяет обслуживать источник без обязательного выключения всего коммутатора.

Области применения

Eltex MES3324F применяется там, где требуется агрегировать большое количество оптических линий и передавать сформированный поток на скоростной магистральный уровень. Основными направлениями использования являются:

• операторские сети связи,
• районные узлы агрегации,
• корпоративные оптические сети,
• транспортная Ethernet-инфраструктура,
• сети крупных предприятий,
• распределенные производственные площадки,
• соединение удаленных телекоммуникационных шкафов,
• агрегация коммутаторов доступа,
• магистральные линии через SFP+,
• сегментированные VLAN-сети,
• сети с динамической маршрутизацией,
• узлы с резервируемым питанием,
• стеки из нескольких коммутаторов.

Компания «Олниса» осуществляет поставку Eltex MES3324F 10801661 и другого телекоммуникационного оборудования для корпоративных, операторских и промышленных сетей. Клиентам доступны технические консультации по представленному оборудованию и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать обозначение MES3324F и номер 10801661.

Преимущества

Практические преимущества MES3324F связаны прежде всего с высокой плотностью оптических подключений и возможностью выполнять несколько сетевых функций на одной платформе. Ключевыми достоинствами являются:

• большое количество гигабитных SFP-портов,
• четыре универсальных Combo-интерфейса,
• четыре SFP/SFP+ канала до 10 Гбит/с,
• пропускная способность 128 Гбит/с,
• поддержка полноценной L3-маршрутизации,
• работа с RIP, OSPF, IS-IS и BGP,
• до 4094 VLAN,
• возможность агрегации физических каналов,
• восемь очередей QoS на каждый порт,
• поддержка Jumbo Frame,
• физическое стекирование до восьми устройств,
• резервирование электропитания,
• горячая замена блоков питания,
• поддержка источников AC и DC,
• компактное стоечное исполнение 1U.

Таким образом, Eltex MES3324F 10801661 рассчитан на сетевые участки, где основная нагрузка приходится на оптические соединения и требуется объединить множество гигабитных направлений в один агрегационный узел. Двадцать SFP, четыре Combo-порта и четыре высокоскоростных SFP/SFP+ создают гибкую интерфейсную схему для построения распределенной инфраструктуры.
