Eliwell SN8SAA1502 — NTC-датчик температуры с гильзой AISI 304 и силиконовым кабелем

Eliwell SN8SAA1502 предназначен для передачи информации о температуре на электронный контроллер холодильной, климатической или технологической установки. Внутри измерительного узла используется NTC-элемент, электрическое сопротивление которого изменяется вслед за температурой окружающей среды. Контроллер измеряет этот параметр и преобразует его в фактическое температурное значение.

Технические характеристики

Основные параметры SN8SAA1502 определяют температурные границы применения, механическое исполнение и защиту измерительного элемента:

• производитель — Eliwell,
• каталожный код — SN8SAA1502,
• тип чувствительного элемента — NTC,
• назначение — измерение температуры,
• рабочий диапазон — от −50 до +120 °C,
• материал защитной гильзы — нержавеющая сталь AISI 304,
• размер гильзы — Ø6 × 40 мм,
• длина соединительного кабеля — 1,5 м,
• материал кабеля — силикон,
• тип оконцевания — Faston,
• степень защиты — IP67,
• электрическая прочность — 4000 В,
• масса — около 40 г,
• диаметр чувствительной части — 6 мм,
• общая протяженность кабельной части — 1500 мм.

Особенности конструкции

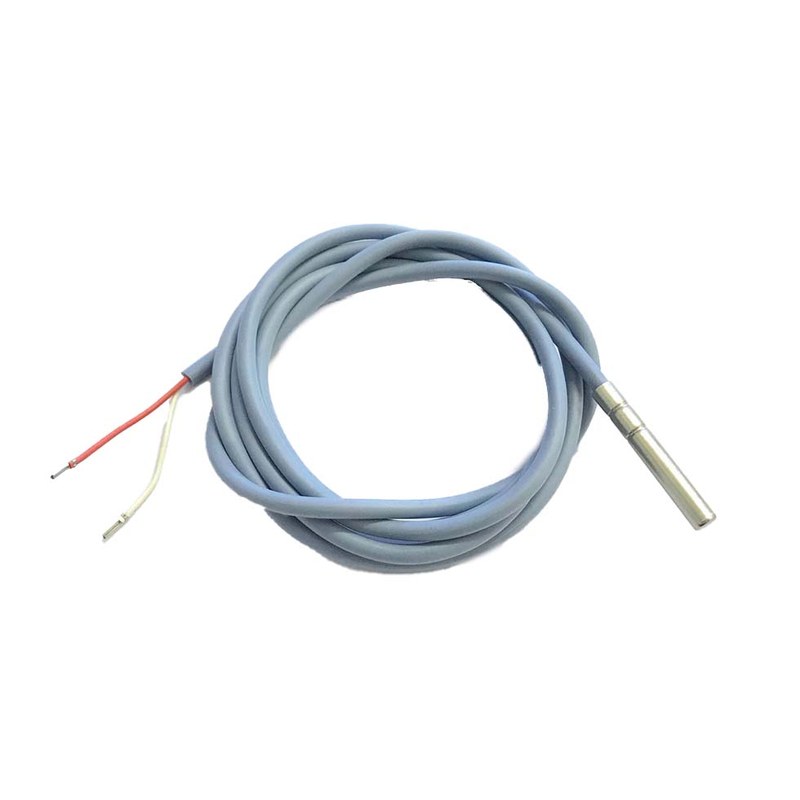

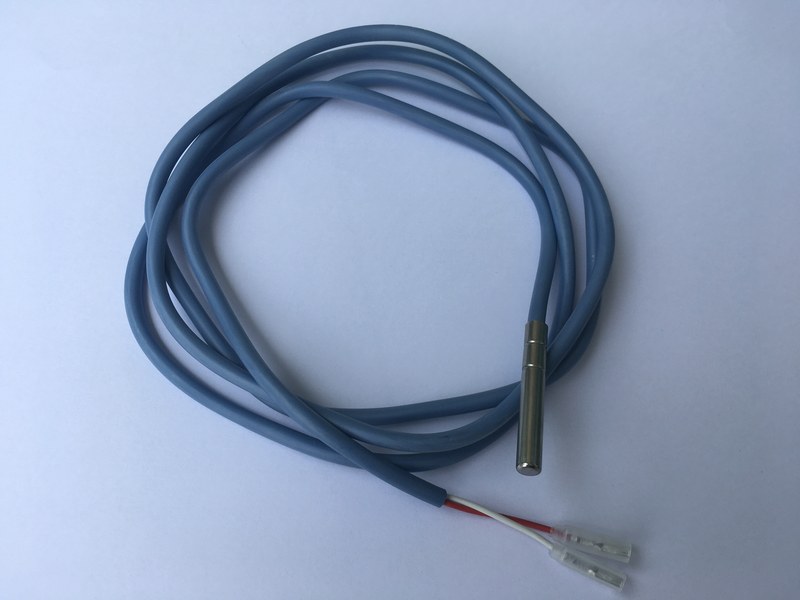

Рабочая часть SN8SAA1502 помещена в цилиндрическую металлическую оболочку. Нержавеющая сталь AISI 304 отделяет чувствительный элемент от внешней среды и одновременно обеспечивает тепловой контакт между измеряемой зоной и NTC-элементом. Диаметр 6 мм и длина 40 мм формируют вытянутую чувствительную часть, которую можно размещать в оборудовании там, где требуется локально отслеживать изменение температуры. Конкретный способ фиксации зависит от конструкции холодильной машины, климатического агрегата или другого устройства. Силиконовый кабель отличается от распространенных PVC-исполнений прежде всего материалом наружной изоляции. Для данной модификации это особенно важно из-за заявленного диапазона до +120 °C. Длина 1,5 м позволяет разнести точку измерения и электронный контроллер без установки дополнительного соединительного участка в типичных компактных шкафах или холодильных узлах.

Принцип измерения температуры

Обозначение SN8 в классификации Eliwell относится к NTC-датчикам. Для такого чувствительного элемента характерен отрицательный температурный коэффициент: при увеличении температуры электрическое сопротивление уменьшается, а при охлаждении возрастает. Датчик сам по себе не отображает температуру и не коммутирует нагрузку. Он формирует электрический параметр, который считывается совместимым электронным регулятором. Уже контроллер сопоставляет полученное сопротивление с температурной характеристикой и использует результат в алгоритме управления. Поэтому при замене температурного датчика важно учитывать не только размеры гильзы или длину кабеля. Электронный прибор должен быть рассчитан именно на соответствующий тип NTC-характеристики. Механически похожие PTC, Pt1000 или термопарные датчики работают по другому принципу и не являются автоматической заменой NTC.

Области применения

Температурные датчики Eliwell предназначены прежде всего для коммерческого холодильного оборудования, систем кондиционирования и смежных задач температурного контроля. Основными направлениями применения SN8SAA1502 являются:

• холодильные установки,
• холодильные шкафы,
• торговое холодильное оборудование,
• климатические системы,
• системы HVAC,
• электронные температурные регуляторы,
• шкафы управления холодильной техникой,
• контроль температуры технологических узлов,
• системы автоматического поддержания температуры,
• оборудование с NTC-входом соответствующего типа.

Компания «Олниса» осуществляет поставку температурных датчиков Eliwell и компонентов для холодильной, климатической и промышленной автоматики. Для рассматриваемого исполнения рекомендуется использовать полный каталожный код SN8SAA1502. В ассортименте Eliwell присутствуют NTC, PTC, Pt100, Pt1000 и термопарные датчики, а близкие по внешнему виду исполнения отличаются материалом кабеля, размером гильзы, длиной провода, классом защиты и диапазоном температуры. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства Eliwell SN8SAA1502 связаны с компактным металлическим исполнением и характеристиками измерительной части:

• NTC-принцип измерения,
• рабочий диапазон от −50 до +120 °C,
• гильза из AISI 304,
• диаметр чувствительной части 6 мм,
• длина гильзы 40 мм,
• силиконовый кабель длиной 1,5 м,
• оконцевание Faston,
• степень защиты IP67,
• электрическая прочность 4000 В,
• компактное исполнение для установки внутри оборудования,
• применимость в холодильных и климатических системах.

Таким образом, Eliwell SN8SAA1502 представляет собой специализированный NTC-датчик для передачи температурного сигнала на совместимый электронный контроллер. Чувствительный элемент помещен в стальную гильзу AISI 304 размером 6 × 40 мм, а соединение с системой выполняется через силиконовый кабель длиной 1,5 м. Диапазон от −50 до +120 °C, IP67 и электрическая прочность 4000 В позволяют использовать эту модификацию в различных узлах холодильного и климатического оборудования при соблюдении требований конкретной системы.
