Eltex MES3124 (LS) — L3-коммутатор агрегации с четырьмя 10G-интерфейсами

Eltex MES3124 (LS) предназначен для построения уровня агрегации в корпоративных и операторских Ethernet-сетях. В этой конфигурации двадцать четыре гигабитных медных интерфейса объединяются с четырьмя высокоскоростными SFP/SFP+, которые могут использоваться для связи с ядром сети, соседними узлами или серверами. Исполнение LS отличается программной конфигурацией на базе Linux software и встречается как отдельная позиция MES3124 (LS). Коммутатор относится к L3-классу и поддерживает не только коммутацию внутри VLAN, но и динамическую маршрутизацию, агрегацию каналов, управление приоритетами и объединение нескольких устройств в стек.

Технические характеристики

Аппаратные и сетевые параметры MES3124 (LS) рассчитаны на работу в узлах агрегации с высокой плотностью гигабитных подключений. Основные характеристики включают:

• производитель — Eltex,
• модель — MES3124 (LS),
• тип оборудования — управляемый L3-коммутатор агрегации,
• программное исполнение — Linux software,
• медные интерфейсы — 24 × 10/100/1000BASE-T,
• оптические интерфейсы — 4 × 10GBASE-R/1000BASE-X SFP+/SFP,
• консольный порт — RS-232 RJ-45,
• пропускная способность — 128 Гбит/с,
• пакетный буфер — 1,5 МБ,
• оперативная память — 256 МБ DDR2,
• постоянная память — 16 МБ SPI Flash,
• питание DC — 36–72 В,
• количество слотов под блоки питания — 2,
• горячая замена модулей питания — предусмотрена,
• охлаждение — 4 вентилятора,
• рабочая температура — от −10 до +45 °C,
• температура хранения — от −40 до +70 °C,
• монтаж — стойка 19",
• высота корпуса — 1U,
• габариты — 430 × 44 × 265 мм.

Особенности конструкции устройств

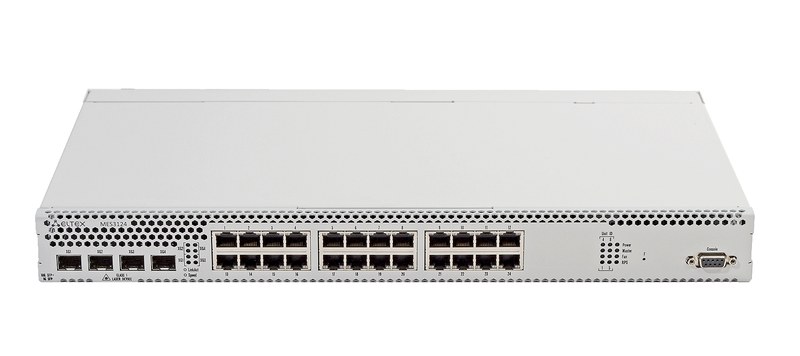

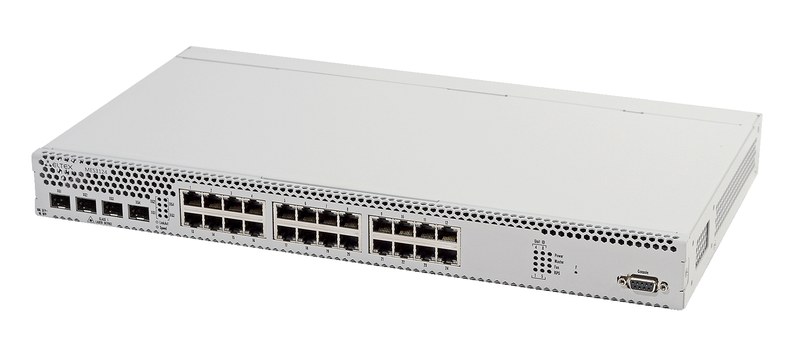

MES3124 (LS) построен как компактный стоечный узел агрегации. Двадцать четыре гигабитных RJ-45 предназначены для подключения нижестоящих коммутаторов, серверов либо других сетевых устройств. Четыре SFP/SFP+ вынесены в отдельную группу и позволяют формировать восходящие линии со скоростью до 10 Гбит/с. Благодаря этому основной клиентский массив портов не приходится использовать для высокоскоростных межкоммутаторных соединений. Коммутационная матрица на 128 Гбит/с дает достаточный внутренний ресурс для одновременной обработки большого числа потоков. MAC-таблица на 16 384 записи используется для определения направления передачи Ethernet-кадров, а буферная память сглаживает кратковременную неравномерность трафика. Поддержка до 4094 VLAN позволяет отделять пользовательские, серверные, служебные и транспортные сегменты внутри одной физической инфраструктуры. L3-функции дополняют это разделение возможностью маршрутизации между IP-сетями. Помимо статических маршрутов поддерживаются RIP, OSPF, IS-IS и BGP, поэтому устройство может выполнять более сложную роль, чем обычный коммутатор доступа. Для повышения пропускной способности между узлами предусмотрены группы LAG. Несколько физических линий объединяются в один логический канал, что удобно при подключении производительных серверов или соседних коммутаторов. QoS распределяет трафик между восемью выходными очередями на каждом порту, позволяя по-разному обслуживать служебные, голосовые, пользовательские и другие потоки. Важной конструктивной особенностью являются два слота для источников питания. При установке двух модулей один из них может выполнять резервную функцию, а горячая замена позволяет обслужить блок без обязательного полного выключения коммутатора.

Области применения

Eltex MES3124 (LS) подходит для сетей, где гигабитные подключения необходимо собрать в один производительный узел и вывести через 10-гигабитные магистрали. Основными направлениями применения являются:

• операторские сети агрегации,
• корпоративные распределительные сети,
• центры обработки данных,
• Top-of-Rack подключения,
• сетевые узлы предприятий,
• агрегация коммутаторов доступа,
• серверные сегменты,
• инфраструктура с динамической маршрутизацией,
• сети с большим количеством VLAN,
• магистральные соединения через SFP+,
• кольцевые Ethernet-топологии,
• узлы с резервируемым питанием,
• стеки из нескольких L3-коммутаторов.

Компания «Олниса» осуществляет поставку сетевого и телекоммуникационного оборудования Eltex для корпоративных, операторских и промышленных инфраструктур. Клиентам доступны технические консультации по представленным устройствам и оперативная доставка по всей стране. Для точной идентификации исполнения рекомендуется использовать обозначение MES3124 (LS), поскольку оно отличается от базового MES3124 программной конфигурацией Linux software.

Преимущества

Практические достоинства MES3124 (LS) связаны с возможностью использовать одно устройство одновременно для агрегации, маршрутизации и высокоскоростной передачи трафика. Ключевыми преимуществами являются:

• 24 гигабитных интерфейса RJ-45,
• 4 порта SFP/SFP+ со скоростью до 10 Гбит/с,
• пропускная способность 128 Гбит/с,
• поддержка L3-маршрутизации,
• работа с RIP, OSPF, IS-IS и BGP,
• до 4094 VLAN,
• агрегация нескольких физических линий,
• 8 очередей QoS на порт,
• Jumbo Frame до 10 240 байт,
• стекирование до 8 устройств,
• поддержка ERPS,
• два слота под источники питания,
• резервирование и горячая замена блоков,
• поддержка AC и DC питания,
• компактное стоечное исполнение 1U.

Таким образом, Eltex MES3124 (LS) сочетает двадцать четыре гигабитных медных порта и четыре высокоскоростных SFP/SFP+ интерфейса в платформе уровня L3. Такая конфигурация подходит для агрегации большого числа Ethernet-линий и передачи суммарного трафика дальше по 10-гигабитным каналам. Динамическая маршрутизация, VLAN, LAG, QoS, ERPS и стекирование расширяют область применения устройства от обычного распределительного узла до элемента операторской или корпоративной транспортной инфраструктуры.
