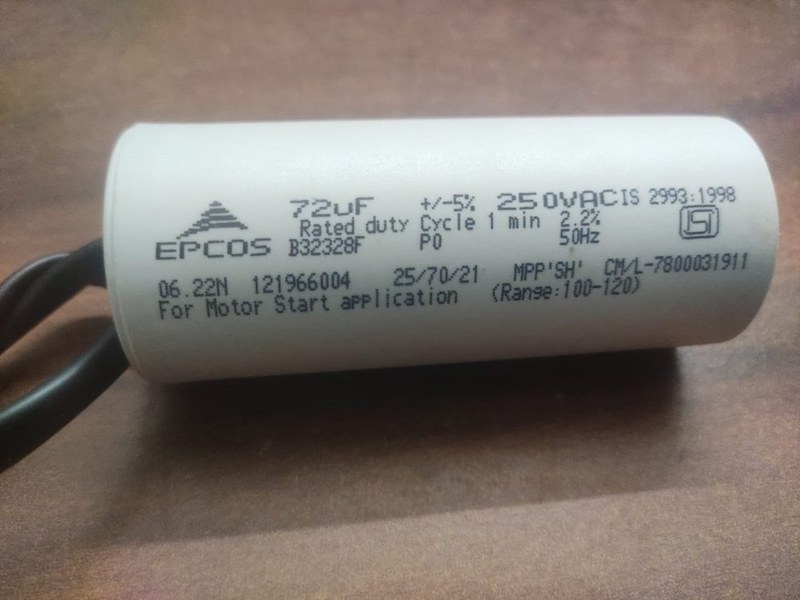

EPCOS B32328F1726J018 — пусковой конденсатор 72 мкФ для электродвигателей
EPCOS B32328F1726J018 предназначен для формирования пускового режима однофазных асинхронных электродвигателей. Конденсатор подключается к вспомогательной обмотке двигателя и создает необходимый фазовый сдвиг между токами, благодаря чему при включении возникает пусковой момент и ротор начинает вращение. Исполнение B32328F1726J018 имеет емкость 72 мкФ и рассчитано на переменное напряжение 250 В. В отличие от постоянно работающих моторных конденсаторов, пусковое устройство используется в соответствующей схеме запуска и подбирается с учетом электрических параметров конкретного двигателя.
Технические характеристики
Основные параметры EPCOS B32328F1726J018 определяют его электрические возможности и условия применения:
- производитель — EPCOS / TDK,
- серия — B32328F,
- артикул — B32328F1726J018,
- тип изделия — пусковой пленочный конденсатор,
- назначение — запуск электродвигателей,
- номинальная емкость — 72 мкФ,
- номинальное напряжение — 250 В AC,
- номинальная частота — 50/60 Гц,
- допуск емкости — ±5 %,
- максимально допустимое напряжение — до 1,1 номинального,
- максимально допустимый ток — до 1,3 номинального,
- коэффициент диэлектрических потерь — не более 1,0 × 10⁻² при 20 °C и 1 кГц,
- класс безопасности — S0 по IEC 60252-1,
- исполнение корпуса — пластиковое,
- форма корпуса — цилиндрическая,
- диаметр корпуса — 40 мм,
- длина корпуса — 96 мм,
- выводы — проводные,
- нижняя категория температуры — −25 °C,
- верхняя категория температуры — до +70…+85 °C в зависимости от исполнения серии,
- испытание влажным теплом — 21 день,
- базовый стандарт — IEC 60252-1.

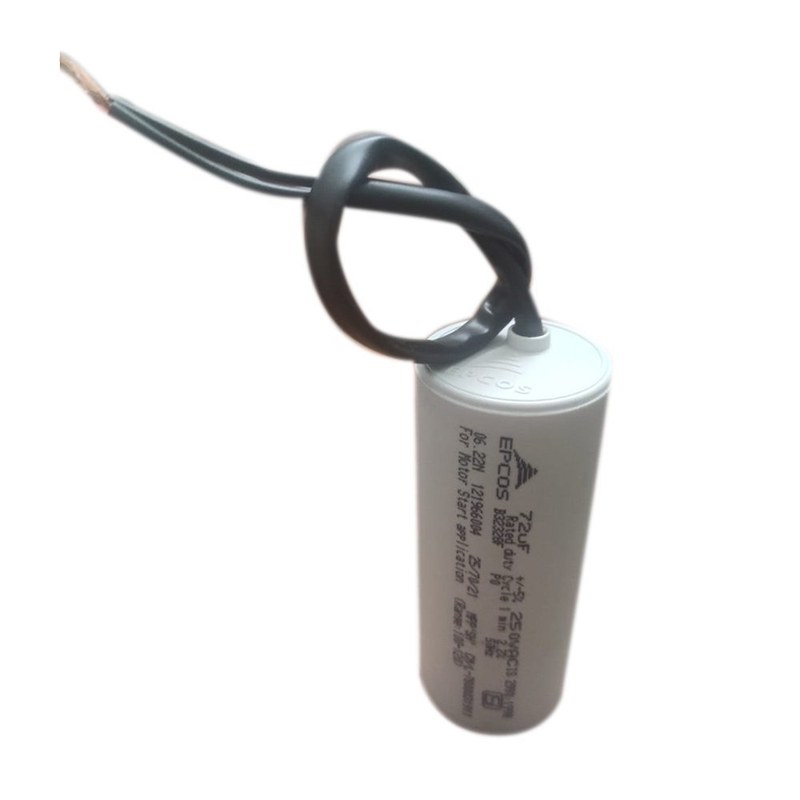

Особенности конструкции устройств
B32328F1726J018 выполнен не по традиционной электролитической схеме пусковых конденсаторов, а на основе пленочной технологии. Такой принцип определяет внутреннее устройство компонента и характер его работы в цепи двигателя. Диэлектрический узел размещается внутри цилиндрического пластикового корпуса, который одновременно обеспечивает механическую фиксацию и электрическую изоляцию внутренних элементов. Емкость 72 мкФ выбрана для создания значительного фазового сдвига в пусковой цепи. В момент включения вспомогательная обмотка двигателя получает ток, отличающийся по фазе от тока основной обмотки. В результате внутри статора формируется вращающее магнитное поле, необходимое для уверенного начала движения ротора. После завершения пускового процесса схема двигателя должна перевести цепь в предусмотренный рабочий режим. Пленочная конструкция отличается от алюминиевых электролитических пусковых конденсаторов способом формирования емкостного элемента. TDK отдельно рассматривает B32328F как вариант на advanced film technology для motor start application и приводит рекомендации по эквивалентной замене традиционных электролитических пусковых емкостей. При этом производитель подчеркивает, что окончательное соответствие номинала конкретному двигателю должно подтверждаться испытанием в реальной схеме. Корпус диаметром 40 мм и длиной 96 мм позволяет устанавливать компонент внутри моторного отсека, распределительной коробки либо отдельного защитного корпуса при наличии необходимого пространства. Проводные выводы упрощают включение в существующую схему без печатной платы.
Области применения
EPCOS B32328F1726J018 может использоваться в электрических приводах, где схема предусматривает отдельный пусковой конденсатор. Основные направления применения включают:
- однофазные асинхронные двигатели,
- насосное оборудование,
- компрессорные установки,
- вентиляционные агрегаты,
- небольшие приводные механизмы,
- оборудование с конденсаторным запуском двигателя,
- бытовые и промышленные электрические приводы,
- насосные станции,
- вспомогательные электромеханические установки,
- ремонт и восстановление пусковых цепей,
- замена конденсаторов с согласованными электрическими параметрами.
Компания «Олниса» осуществляет поставку конденсаторов EPCOS/TDK и других компонентов для промышленного электрооборудования и систем автоматизации. Клиентам доступны технические консультации по представленным изделиям и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать полный код B32328F1726J018, поскольку внутри семейства B32328F существуют исполнения на 30, 40, 45, 60, 72, 75, 82, 90 мкФ и другие значения емкости.
Преимущества
Практические достоинства B32328F1726J018 связаны с пленочной конструкцией и специализированным назначением для пусковых цепей:
- емкость 72 мкФ для формирования пускового режима,
- рабочее напряжение 250 В AC,
- пленочная технология вместо классической электролитической конструкции,
- допуск емкости ±5 %,
- работа в сетях 50/60 Гц,
- компактный цилиндрический корпус,
- проводное подключение без печатной платы,
- класс безопасности S0,
- низкий коэффициент диэлектрических потерь,
- широкий температурный диапазон,
- специализированное исполнение для запуска электродвигателей,
- возможность применения в качестве пленочной альтернативы некоторым электролитическим пусковым решениям.
Таким образом, EPCOS B32328F1726J018 представляет собой специализированный пленочный пусковой конденсатор емкостью 72 мкФ, рассчитанный на 250 В переменного тока. Его задача заключается в создании необходимого фазового сдвига во вспомогательной обмотке однофазного двигателя в момент запуска. Пластиковый корпус Ø40 × 96 мм, допуск ±5 %, рабочая частота 50/60 Гц и применение пленочной технологии делают эту модификацию самостоятельным техническим решением серии B32328F.
