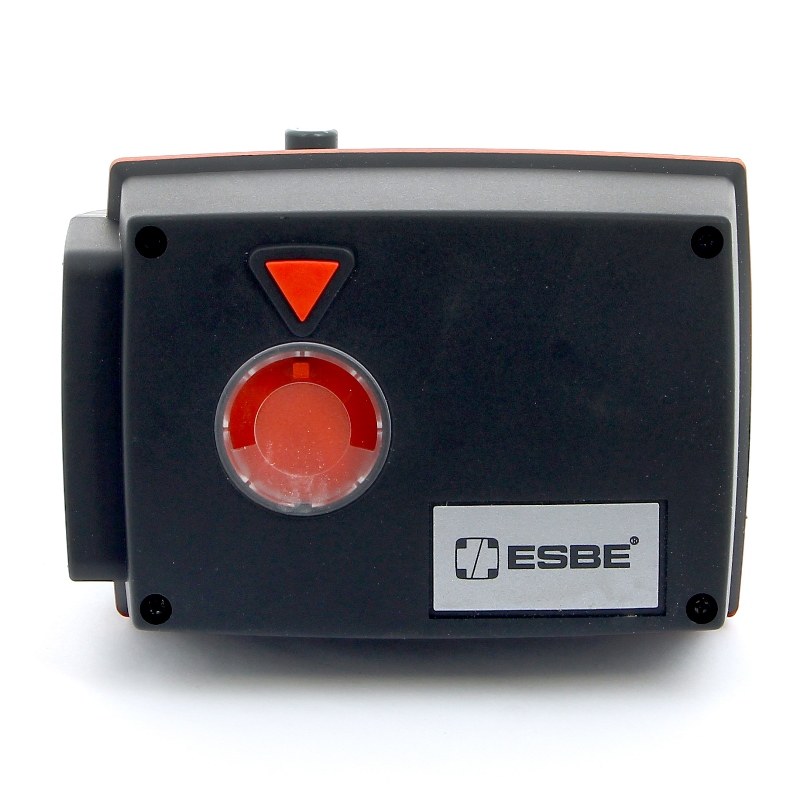

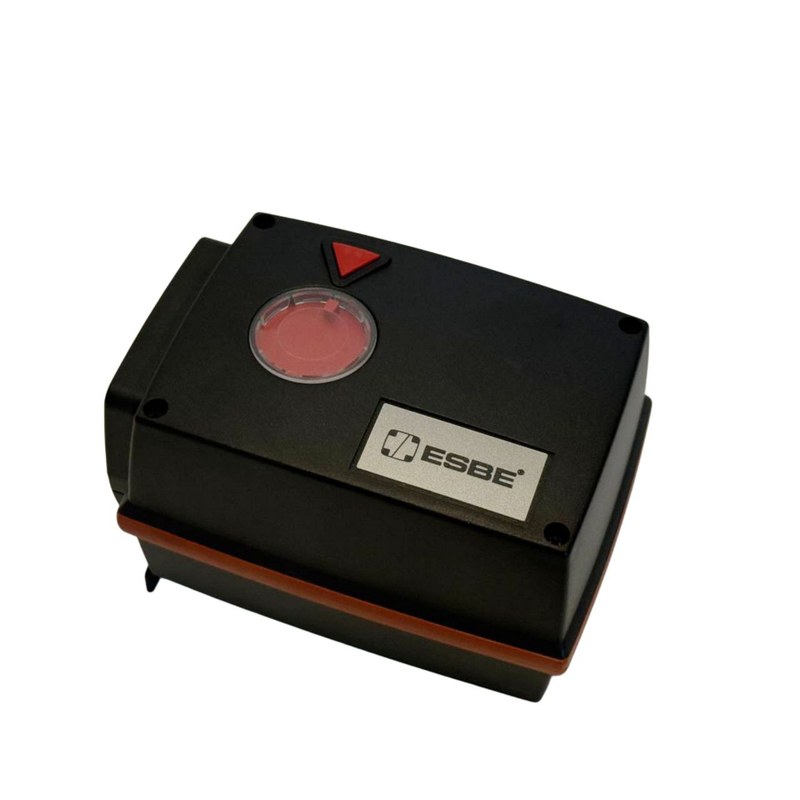

ESBE 93P 12550500 — пропорциональный электропривод серии 90 для регулирующих клапанов
ESBE 93P 12550500 представляет собой пропорциональный поворотный электропривод, предназначенный для автоматического позиционирования регулирующего клапана по внешнему аналоговому сигналу. В отличие от простых двух- или трехпозиционных приводов, модель способна устанавливать запорный элемент не только в крайние положения, а в промежуточную точку, соответствующую текущей команде системы управления. Такой принцип востребован в отопительных, охлаждающих и технологических контурах, где расход либо температура должны изменяться плавно.
Технические характеристики
Основные параметры ESBE 93P 12550500 определяют варианты его подключения и настройки в автоматизированной системе:
- производитель — ESBE,
- серия — 90 Proportional,
- модель — 93P,
- артикул — 12550500,
- тип устройства — пропорциональный поворотный электропривод,
- напряжение питания — 24 В AC/DC ±10 %,
- частота сети при питании AC — 50/60 Гц,
- потребляемая мощность — 5 ВА,
- крутящий момент — 15 Н·м,
- время перемещения — регулируемое, 60–390 с,
- рабочий угол — 90°, 180° или 355°,
- управляющий сигнал по напряжению — 0–10 В или 2–10 В,
- управляющий сигнал по току — 0–20 мА или 4–20 мА,
- заводской рабочий угол — 90°,
- заводской управляющий сигнал — 0–10 В,
- заводское время хода — 120 с,
- степень защиты корпуса — IP54,
- класс электрической защиты — II,
- ручное управление — предусмотрено,
- масса — около 0,8 кг,
- минимальная температура окружающей среды — −15 °C,
- максимальная температура окружающей среды — +55 °C.
Особенности конструкции устройств
ESBE 93P построен как электромеханический узел, преобразующий аналоговую команду контроллера в заданный угол поворота вала клапана. Электронная часть оценивает величину входного сигнала, после чего двигатель через редуктор перемещает рабочий механизм в соответствующее положение. Благодаря этому расход теплоносителя или другой среды изменяется постепенно, а не только переключается между полностью открытым и закрытым состоянием. Особенностью исполнения 12550500 является возможность работать как с сигналами напряжения, так и с токовыми интерфейсами. Поддерживаются 0–10 В, 2–10 В, 0–20 мА и 4–20 мА. Это позволяет использовать один привод с разными типами контроллеров, регуляторов и систем диспетчеризации без замены самого исполнительного механизма. Рабочий диапазон также можно адаптировать под механическую схему клапана. Привод поддерживает углы 90°, 180° и 355°. Для стандартного регулирующего клапана обычно применяется четверть оборота, тогда как другие варианты позволяют использовать ту же платформу в более специфических задачах позиционирования. Регулируемое время хода от 60 до 390 секунд дает возможность согласовать динамику исполнительного механизма с инерционностью системы. Быстрое перемещение подходит для контуров, где положение клапана должно изменяться оперативно, а увеличенное время удобно в тепловых системах, где слишком резкая коррекция расхода способна вызвать колебания регулируемого параметра. Настройка выполняется посредством элементов конфигурирования на приводе. Заводская установка предусматривает угол 90°, управление 0–10 В и время перемещения 120 секунд. При необходимости эти параметры изменяются под конкретную схему автоматики. Для обслуживания предусмотрено ручное управление: механический привод можно отсоединить кнопкой и изменить положение клапана вручную.
Области применения
ESBE 93P 12550500 применяется в автоматизированных системах, где необходимо плавно изменять положение регулирующего клапана. Основными направлениями использования являются:
- отопительные контуры,
- системы охлаждения,
- тепловые пункты,
- системы HVAC,
- регулирование расхода теплоносителя,
- смесительные узлы,
- распределительные гидравлические контуры,
- системы поддержания температуры,
- автоматизированные котельные,
- контуры теплообменников,
- промышленные системы теплоснабжения,
- установки с аналоговым управлением клапанами.
Компания «Олниса» осуществляет поставку приводов ESBE и другого оборудования для систем отопления, теплоснабжения и промышленной автоматизации. Клиентам доступны технические консультации по представленному оборудованию и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать обозначение ESBE 93P и артикул 12550500, поскольку серия 90 включает несколько приводов с другими схемами управления, напряжением питания и временем хода.
Преимущества
Практические преимущества ESBE 93P связаны с гибкой настройкой и возможностью точного управления положением клапана:
- пропорциональное позиционирование клапана,
- крутящий момент 15 Н·м,
- поддержка сигналов 0–10 В и 2–10 В,
- работа с токовыми сигналами 0–20 мА и 4–20 мА,
- регулируемое время хода 60–390 секунд,
- выбор рабочего угла 90°, 180° или 355°,
- питание 24 В AC/DC,
- возможность ручного позиционирования,
- адаптация под разные системы автоматики,
- защищенный корпус IP54,
- компактное объединение электроники и механического редуктора,
- пригодность для плавного регулирования расхода и смешения потоков.
Таким образом, ESBE 93P 12550500 предназначен для тех случаев, когда от регулирующего клапана требуется не простое открытие или закрытие, а точное промежуточное позиционирование. Аналоговый вход преобразуется приводом в конкретный угол поворота, благодаря чему система автоматики может плавно корректировать расход среды. Момент 15 Н·м, выбор четырех типов управляющего сигнала, настройка времени перемещения и несколько диапазонов рабочего угла делают исполнение 12550500 гибким элементом регулирующего контура.
