Polair EVCO EVJS204N9 41290329900d — электронный контроллер для холодильных машин

EVCO EVJS204N9 применяется в холодильном оборудовании Polair как электронный блок управления основными рабочими процессами установки. Контроллер получает сигналы от температурных датчиков, управляет компрессором, оттайкой, вентиляторами испарителя и дополнительными нагрузками, формируя единый алгоритм работы холодильной машины. Исполнение EVJS204N9 относится к серии EVJ 200 Split и рассчитано на питание 115–230 В AC. Для оборудования Polair этот блок используется совместно с выносным пользовательским интерфейсом и датчиками, благодаря чему силовая часть управления может размещаться внутри электрического отсека, а панель индикации — в удобной для оператора зоне.

Технические характеристики

Основные параметры EVCO EVJS204N9 определяют количество подключаемых датчиков, нагрузок и дополнительные возможности холодильной автоматики:

• производитель — EVCO,
• серия — EVJ 200 Split,
• модель — EVJS204N9,
• артикул Polair — 41290329900d,
• тип устройства — электронный контроллер холодильной установки,
• питание — 115–230 В AC,
• аналоговый вход камеры — PTC/NTC,
• аналоговый вход испарителя — PTC/NTC,
• дополнительный вход — PTC/NTC либо многофункциональный цифровой,
• цифровой вход — для дверного контакта,
• реле компрессора — 30 А при 250 В AC,
• реле оттайки — 16 А при 250 В AC,
• реле вентиляторов испарителя — 8 А при 250 В AC,
• дополнительный настраиваемый выход — 16 А при 250 В AC,
• порт связи — TTL MODBUS,
• подключение RS-485 MODBUS RTU — через дополнительный модуль,
• Bluetooth Low Energy — опционально,
• Wi-Fi и MODBUS TCP — опционально,
• Ethernet и MODBUS TCP — опционально,
• функция энергосбережения — предусмотрена,
• режим overcooling — предусмотрен,
• адаптивное управление оттайкой — предусмотрено,
• управление режимами относительной влажности — предусмотрено,
• звуковая аварийная сигнализация — предусмотрена.

Особенности конструкции устройств

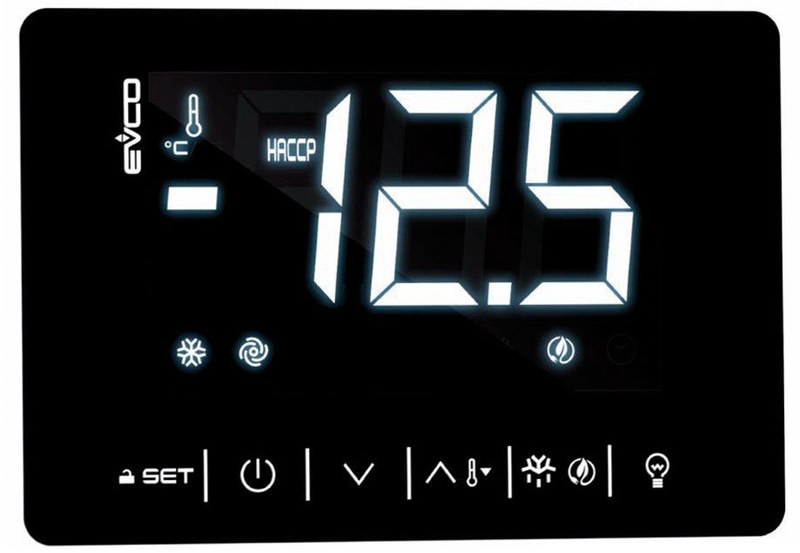

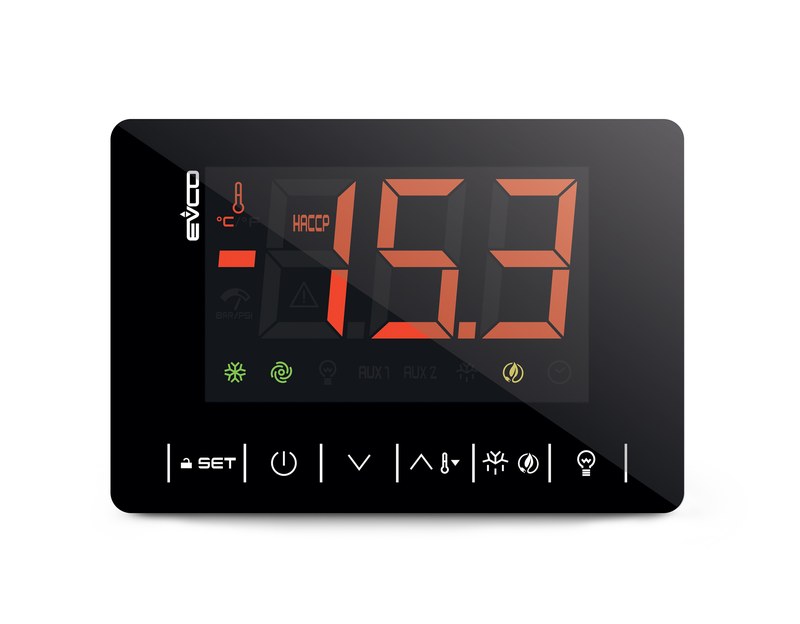

EVJS204N9 выполнен как раздельный контроллер: силовой и измерительный модуль работает внутри холодильной установки, а пользовательский интерфейс может быть вынесен отдельно. Такое построение удобно для моноблоков и сплит-систем, поскольку позволяет не размещать всю силовую коммутацию непосредственно за лицевой панелью. Контроллер одновременно анализирует несколько параметров. Один датчик используется для определения температуры внутри охлаждаемого объема, второй контролирует испаритель и участвует в алгоритмах оттайки. Дополнительный вход можно задействовать для еще одного температурного датчика либо для дискретной функции. Состояние двери также может поступать в систему как отдельный цифровой сигнал. Исполнительная часть рассчитана на прямое управление несколькими нагрузками. Наиболее мощное реле на 30 А связано с компрессором, отдельные выходы обслуживают нагреватели оттайки и вентиляторы испарителя. Четвертый релейный канал программируется под вспомогательную функцию, например освещение камеры либо другой элемент холодильной установки. Такая архитектура сокращает количество отдельных управляющих реле в типовой схеме. Особое значение имеет программная логика. EVJS204N9 может выполнять обычное поддержание температуры по уставке, управлять циклами оттайки, учитывать состояние дверного контакта и использовать энергосберегающие режимы.

Области применения

EVCO EVJS204N9 используется в холодильной технике, где требуется централизованно управлять несколькими исполнительными узлами. Основными направлениями применения являются:

• холодильные машины Polair,
• моноблоки серии Standard,
• сплит-системы Polair,
• среднетемпературные установки,
• низкотемпературные установки,
• холодильные камеры,
• управление компрессором,
• управление оттайкой,
• управление вентиляторами испарителя,
• контроль температуры камеры,
• контроль температуры испарителя,
• оборудование с удаленным мониторингом.

Компания «Олниса» осуществляет поставку электронных контроллеров EVCO и компонентов для холодильного оборудования Polair. Клиентам доступны технические консультации по представленным устройствам и оперативная доставка по всей стране. Для точной идентификации рекомендуется использовать обозначение EVCO EVJS204N9 и артикул Polair 41290329900d, поскольку близкие контроллеры EVJ и EVJS отличаются количеством выходов, функциональностью и схемой подключения.

Преимущества

Практические достоинства EVJS204N9 связаны с объединением измерения, регулирования и силового управления в одном электронном блоке:

• управление основными узлами холодильной машины,
• два температурных входа PTC/NTC,
• дополнительный настраиваемый вход,
• отдельный дверной контакт,
• реле компрессора до 30 А,
• отдельное управление оттайкой,
• отдельное управление вентиляторами,
• программируемый вспомогательный выход,
• адаптивная оттайка,
• режим энергосбережения,
• функция overcooling,
• TTL MODBUS,
• возможность подключения RS-485,
• поддержка Bluetooth, Wi-Fi и Ethernet через дополнительные модули,
• применение в холодильных машинах Polair.

Таким образом, EVCO EVJS204N9 41290329900d представляет собой специализированный электронный блок, который объединяет контроль температуры, управление компрессором, вентиляторами и оттайкой в одной системе. Раздельная архитектура делает его удобным для холодильных машин, где панель управления и силовая часть должны быть физически разнесены. Поддержка нескольких датчиков, мощных релейных выходов и дополнительных коммуникационных модулей позволяет использовать EVJS204N9 не только для базового поддержания температуры, но и для более сложной автоматизации холодильного цикла.
