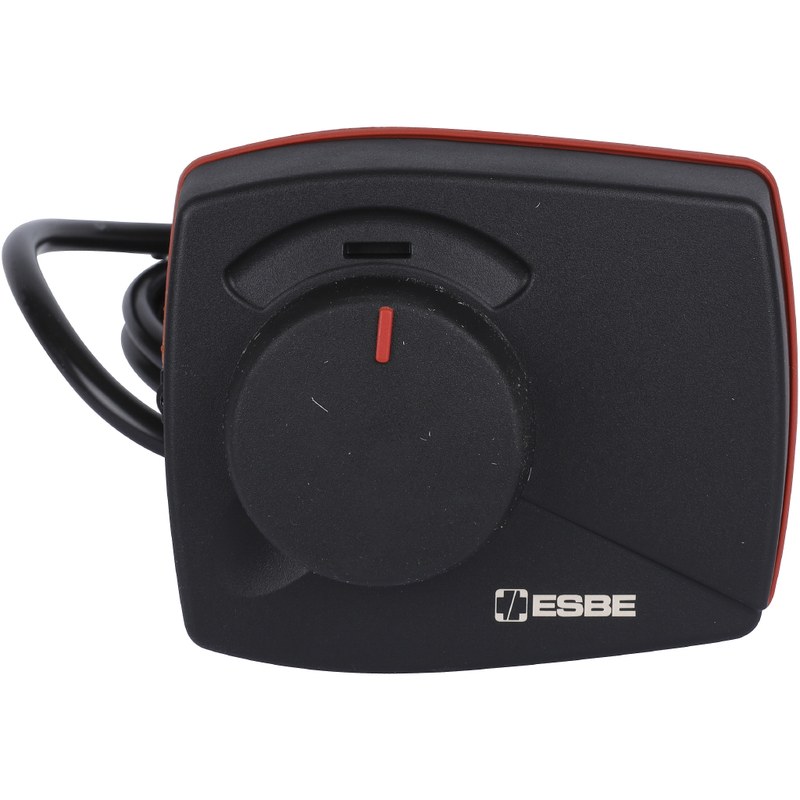

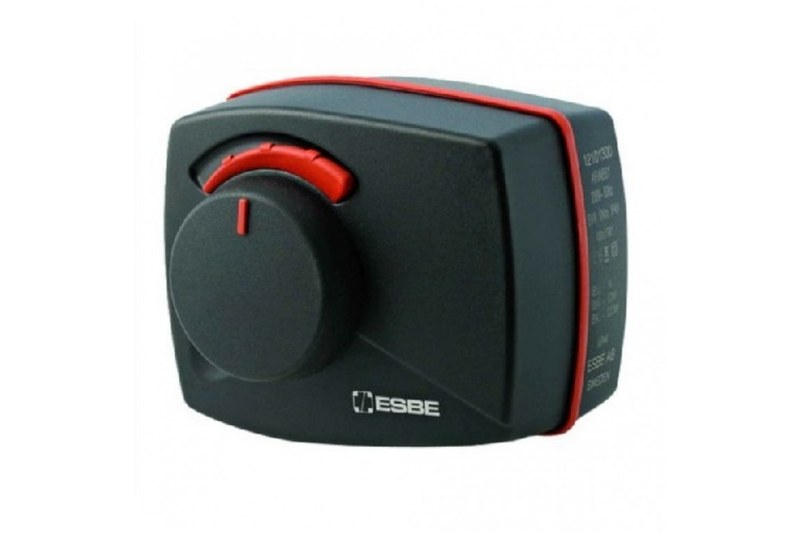

ESBE ARA694 12101000 — электрический поворотный привод с регулируемым временем хода

ESBE ARA694 12101000 предназначен для автоматического изменения положения поворотных регулирующих клапанов в системах отопления, охлаждения и гидравлического распределения. Электродвигатель через редуктор передает вращающий момент на шток клапана, благодаря чему система управления может увеличивать или уменьшать проходное сечение без ручного вмешательства. Особенность исполнения ARA694 заключается в возможности выбирать скорость перемещения. Поворот на 90° может выполняться за 120, 240, 480 или 1200 секунд. Такая настройка позволяет согласовать динамику клапана с инерционностью конкретного теплового контура.

Технические характеристики

Основные параметры ESBE ARA694 позволяют использовать привод в регулирующих узлах с разной скоростью изменения положения клапана:

• производитель — ESBE,
• серия — ARA600,
• модель — ARA694,
• артикул — 12101000,
• тип устройства — электрический поворотный привод,
• напряжение питания — 24 В AC ±10 %,
• частота питания — 50 Гц,
• тип управления — трехточечное SPDT,
• максимальный крутящий момент — 6 Н·м,
• рабочий угол — 90°,
• совместимость — поворотные клапаны ESBE серий VRG100, VRG200, VRG300, VRB100 и VRH100.

Особенности конструкции устройств

ESBE ARA694 выполнен в компактном корпусе, который устанавливается непосредственно на поворотный клапан. Внутри размещены электродвигатель, редуктор и управляющая механика. Электродвигатель создает вращение, редуктор снижает скорость и одновременно увеличивает доступный на выходном валу момент. Благодаря этому привод способен уверенно перемещать регулирующий элемент клапана в пределах рабочего угла. Трехточечная схема управления построена по простому принципу: один управляющий сигнал задает вращение в сторону открытия, другой — в сторону закрытия. При отсутствии команды привод сохраняет достигнутое положение. Такая логика подходит для погодозависимых регуляторов, контроллеров отопительных контуров и других систем, которым необходимо постепенно корректировать положение смесительного или распределительного клапана. Главная конструктивная особенность ARA694 — переключаемое время полного хода. Для динамичного контура можно использовать 120 секунд, тогда как более инерционные системы допускают 240, 480 или 1200 секунд. Медленное перемещение уменьшает резкость изменения расхода и температуры, что помогает избежать избыточных колебаний в системах теплоснабжения. Штатный вспомогательный переключатель дает дополнительный дискретный сигнал, связанный с положением исполнительного механизма. Его можно использовать в схеме автоматики для подтверждения положения, включения дополнительного оборудования или организации логической взаимосвязи между несколькими элементами системы.

Области применения

ESBE ARA694 12101000 используется там, где требуется автоматическое управление положением поворотного клапана с возможностью выбора скорости регулирования. Основными направлениями применения являются:

• смесительные узлы систем отопления,
• контуры теплого пола,
• котельные установки,
• системы охлаждения,
• тепловые пункты,
• регулирование температуры подачи,
• управление трехходовыми клапанами,
• управление четырехходовыми клапанами,
• распределительные гидравлические контуры,
• системы HVAC,
• погодозависимое регулирование,
• автоматизированные системы теплоснабжения,
• узлы с плавным изменением расхода теплоносителя.

Компания «Олниса» осуществляет поставку поворотных электроприводов ESBE и другого оборудования для систем отопления, охлаждения и промышленной автоматизации. Клиентам доступны технические консультации по представленному оборудованию и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать обозначение ESBE ARA694 и артикул 12101000, поскольку серия ARA600 включает исполнения с другим напряжением питания, временем хода и комплектацией вспомогательными контактами.

Преимущества

Практические достоинства ARA694 связаны с возможностью адаптировать привод к различной динамике гидравлических систем:

• четыре варианта времени поворота,
• момент до 6 Н·м,
• питание безопасным напряжением 24 В AC,
• простое трехточечное управление,
• штатный вспомогательный переключатель,
• возможность ручного позиционирования,
• компактное исполнение,
• прямое соединение с совместимыми клапанами ESBE,
• возможность замедленного регулирования инерционных контуров,
• низкая потребляемая мощность,
• пригодность для отопления и охлаждения,
• единая конструктивная платформа серии ARA600.

Таким образом, ESBE ARA694 12101000 представляет собой электрический поворотный привод для автоматизации смесительных и распределительных клапанов. Его ключевое отличие — возможность выбрать время перемещения на 90° из четырех значений: 120, 240, 480 или 1200 секунд. Это позволяет настроить скорость регулирования под конкретный тепловой или гидравлический процесс.
