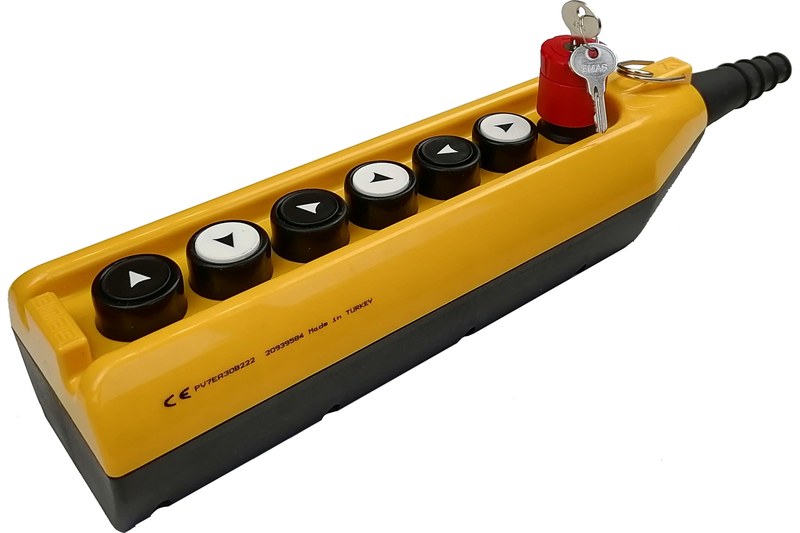

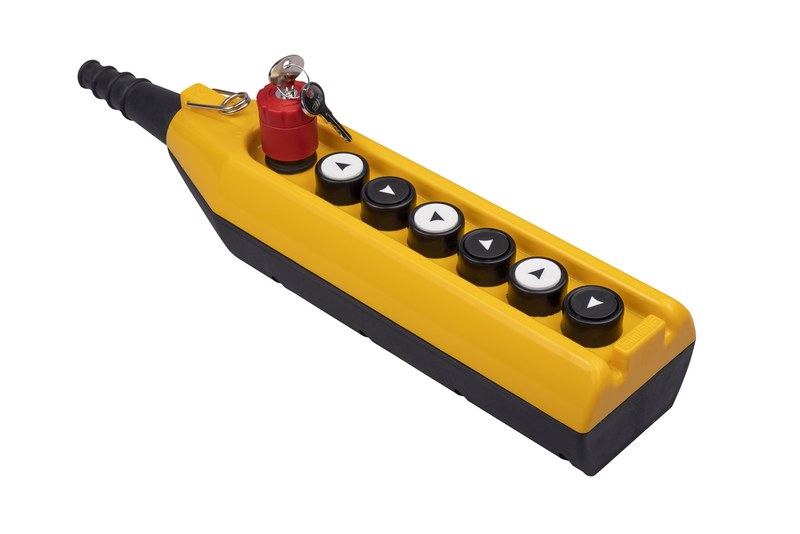

EMAS PV7EA30B222 — семипозиционный кнопочный пост для управления подъемным оборудованием
EMAS PV7EA30B222 предназначен для дистанционного ручного управления промышленными механизмами, прежде всего подъемным и крановым оборудованием. Подвесное исполнение позволяет оператору находиться рядом с рабочей зоной и подавать команды непосредственно с кнопочного поста, не возвращаясь к стационарному шкафу управления.
Технические характеристики
Основные параметры EMAS PV7EA30B222 определяют электрические возможности контактной системы и условия эксплуатации поста:
- производитель — EMAS,
- серия — PV,
- модель — PV7EA30B222,
- тип изделия — подвесной кнопочный пост,
- количество позиций — 7,
- режим управления — односкоростной,
- аварийная кнопка — с поворотным разблокированием и ключом,
- контакт аварийного элемента — 1NC,
- номинальный ток — 4 А при 250 В AC,
- категория применения — AC-15,
- номинальное напряжение изоляции — 300 В,
- импульсное выдерживаемое напряжение — 2,5 кВ,
- электрическая прочность корпус–контакт — 2500 В AC,
- электрическая прочность контакт–контакт — 1500 В AC,
- сопротивление изоляции — не менее 10 МОм при 500 В DC,
- механический ресурс — не менее 1 000 000 операций,
- электрический ресурс — не менее 100 000 операций,
- частота механических переключений — до 900 операций в час,
- частота электрических переключений — до 900 операций в час,
- материал контактов — AgNi,
- подключаемое сечение проводника — 1,5–2,5 мм²,
- момент затяжки клемм — 1,5 Н·м,
- рабочая температура — от −15 до +80 °C,
- степень загрязнения — 3,
- степень защиты — IP65,
- исполнение корпуса — усиленный ABS,
- стандарт — TS EN 60947-5-1, UL 508, VDE 0660.
Особенности конструкции устройств
Корпус PV7EA30B222 рассчитан на эксплуатацию непосредственно в рабочей зоне механизма. В отличие от стационарной кнопочной панели подвесной пост соединяется с системой управления гибким кабелем и может удерживаться оператором в удобном положении. Это особенно важно для кранов, талей и других установок, где положение оператора относительно перемещаемого груза меняется во время работы. Усиленный ABS-корпус сочетает сравнительно небольшую массу и устойчивость к механическим воздействиям. Степень защиты IP65 ограничивает проникновение пыли и воды в пределах соответствующего класса, поэтому пост можно применять в производственных помещениях и на участках, где обычная открытая кнопочная аппаратура недостаточно защищена. Семь позиций дают возможность разместить несколько команд управления в одном корпусе. Конкретная логика подключения определяется электрической схемой оборудования, а механическая блокировка помогает исключить одновременное включение несовместимых направлений движения. Для подъемных механизмов это особенно важно при командах противоположного действия. Аварийный элемент выполнен с нормально замкнутым контактом 1NC. При его активации управляющая цепь размыкается, а возврат выполняется поворотом с использованием ключа. Такое решение ограничивает возможность самопроизвольного или несанкционированного восстановления управления после аварийной остановки.
Области применения
EMAS PV7EA30B222 используется в системах, где оператору требуется мобильный ручной интерфейс управления промышленным механизмом. Основными направлениями применения являются:
- мостовые краны,
- электрические тали,
- кран-балки,
- подъемные механизмы,
- грузовые лебедки,
- монтажные подъемники,
- производственные линии,
- складское грузоподъемное оборудование,
- машиностроительные установки,
- технологические механизмы с дистанционным управлением,
- системы с командами движения в нескольких направлениях,
- оборудование с отдельной функцией аварийного останова.
Компания «Олниса» осуществляет поставку кнопочных постов EMAS и другого оборудования для промышленного управления и автоматизации. Клиентам доступны технические консультации по представленным изделиям и оперативная доставка по всей стране. Для точной идентификации рассматриваемого исполнения рекомендуется использовать обозначение EMAS PV7EA30B222, поскольку серия PV включает большое количество конфигураций с различным числом кнопок, контактами и алгоритмами управления.
Преимущества
Практические достоинства PV7EA30B222 связаны с удобством ручного управления и защищенным промышленным исполнением. Ключевыми преимуществами являются:
- семь органов управления в одном подвесном корпусе,
- удобное управление рядом с рабочей зоной,
- аварийная кнопка с контролируемым возвратом,
- механическая блокировка противоположных команд,
- корпус из усиленного ABS,
- защита IP65,
- высокий механический ресурс контактных элементов,
- подключение стандартных проводников цепей управления,
- применимость в крановых и подъемных системах,
- компактное объединение нескольких команд в одном посту,
- снижение количества отдельных стационарных органов управления,
- пригодность для интенсивной промышленной эксплуатации.
Таким образом, EMAS PV7EA30B222 представляет собой семипозиционный подвесной кнопочный пост для систем односкоростного управления промышленными механизмами. Его конструкция ориентирована на работу непосредственно рядом с перемещаемым оборудованием, а механическая блокировка и отдельная аварийная кнопка помогают формировать безопасную логику управления. Защищенный ABS-корпус, IP65, контактная система категории AC-15 и значительный ресурс делают модель подходящей для кранов, талей, лебедок и других механизмов с дистанционным ручным управлением.
