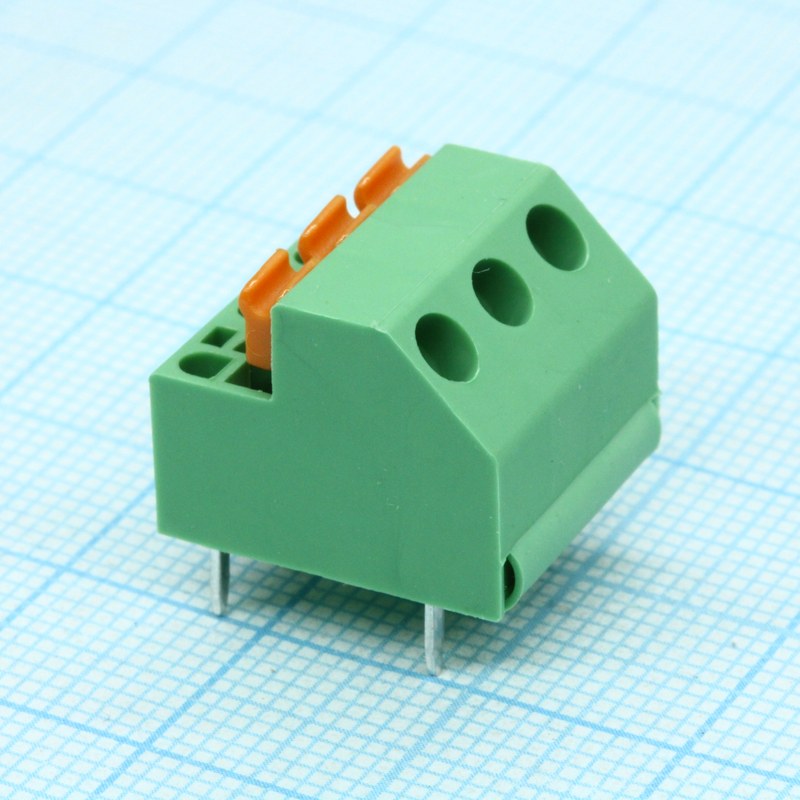

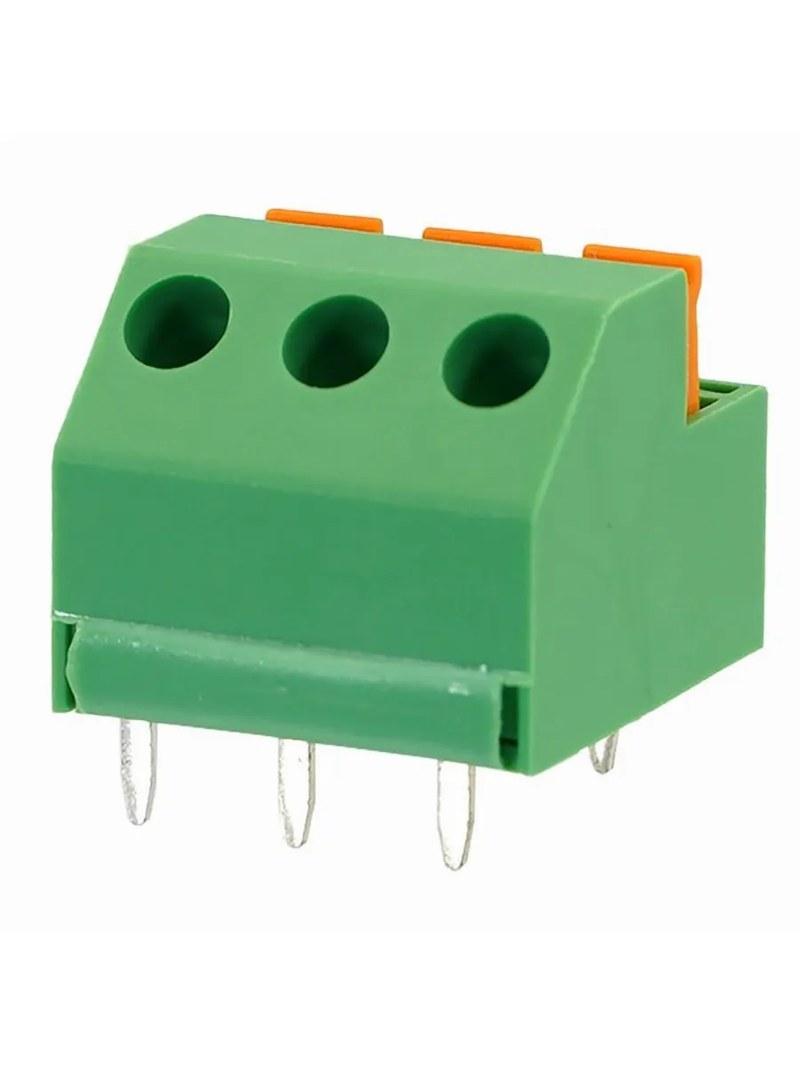

Degson DG237-5.08-03P 10060000972 — пружинный клеммный блок для печатных плат

Degson DG237-5.08-03P 10060000972 предназначен для подключения внешних проводников к электронной плате без применения классического винтового зажима. Провод фиксируется внутри контактного узла пружиной, поэтому после подготовки жилы отдельная операция затяжки винта не требуется.

Технические характеристики

Основные параметры DG237-5.08-03P определяют его электрическую нагрузку, способ монтажа и допустимое сечение проводов:

• производитель — Degson,
• серия — DG237,
• модель — DG237-5.08-03P,
• артикул — 10060000972,
• тип изделия — пружинный PCB-клеммный блок,
• количество полюсов — 3,
• число электрических потенциалов — 3,
• шаг контактов — 5,08 мм,
• способ подключения — PUSH-IN spring connection,
• направление ввода проводника — 45°,
• монтаж — пайка на печатную плату,
• тип расположения выводов — прямой,
• номинальный ток по IEC — 10 А,
• номинальное напряжение по IEC — 320 В,
• испытательное напряжение промышленной частоты — 2,5 кВ в течение 1 минуты,
• номинальное напряжение по UL — 300 В,
• номинальный ток по UL — 10 А,
• сечение одножильного проводника — 0,2–1,5 мм²,
• сечение гибкого проводника — 0,2–1,5 мм²,
• диапазон AWG — 22–16 AWG,
• длина зачистки — 9 мм,
• материал токоведущей части — медный сплав,
• покрытие контактной поверхности — олово,
• изоляционный материал — PA66,
• класс горючести — UL94 V-0,
• рабочая температура — от −40 до +105 °C с учетом кривой снижения нагрузки,
• цвет корпуса — зеленый,
• соответствие — RoHS и REACH.

Особенности конструкции

Главное отличие DG237-5.08-03P от обычной винтовой клеммы заключается в способе удержания проводника. Внутри корпуса используется пружинный контакт, который создает постоянное прижимное усилие после ввода подготовленной жилы. При таком способе соединения не требуется периодическая подтяжка винта из-за ослабления механического зажима. Это особенно удобно в электронной аппаратуре, где количество подключений велико, а доступ к клеммам после сборки ограничен. Угол ввода 45° позволяет подводить провод не строго вертикально и не параллельно плате. Такой промежуточный вариант дает больше свободы при компоновке корпуса и может уменьшить требуемую высоту зоны подключения. Клеммник устанавливается непосредственно в отверстия PCB и фиксируется пайкой. Производитель допускает как ручной монтаж, так и пайку волной. После установки электрическая связь между проводником и дорожкой платы формируется без дополнительного промежуточного разъема. Шаг 5,08 мм относится к распространенному размеру для силовых и управляющих цепей малой и средней мощности. При этом номинал 10 А позволяет использовать блок не только для сигнальных линий, но и для питания отдельных электронных узлов в пределах допустимых параметров.

Области применения

Degson DG237-5.08-03P подходит для электронных устройств, где требуется компактное и быстрое подключение внешней проводки к плате. Основными направлениями применения являются:

• промышленная автоматика,
• источники питания,
• контроллеры,
• релейные модули,
• электронные платы управления,
• системы HVAC,
• шкафные электронные узлы,
• измерительные приборы,
• интерфейсные модули,
• преобразователи сигналов,
• системы управления приводами,
• электронные устройства с печатным монтажом.

Компания «Олниса» осуществляет поставку клеммных блоков Degson и других компонентов для промышленной электроники, автоматизации и печатных плат. Для точной идентификации рекомендуется использовать полное обозначение DG237-5.08-03P и артикул 10060000972. В серии DG237 доступны исполнения с другим количеством полюсов, поэтому точный номер исключает смешение трехконтактной версии с соседними вариантами. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства DG237-5.08-03P связаны с пружинной фиксацией проводника и компактной PCB-конструкцией. Основными преимуществами являются:

• PUSH-IN подключение без винтовой затяжки,
• угол ввода проводника 45°,
• шаг 5,08 мм,
• три независимых контакта,
• номинальный ток 10 А,
• напряжение до 320 В по IEC,
• подключение проводов до 1,5 мм²,
• монтаж непосредственно на PCB,
• материал PA66,
• класс горючести UL94 V-0,
• луженая контактная поверхность,
• рабочая температура до +105 °C,
• совместимость с ручной пайкой и пайкой волной.

Таким образом, Degson DG237-5.08-03P 10060000972 представляет собой трехполюсный пружинный клеммный блок для печатных плат, рассчитанный на быстрое подключение проводников без отдельной операции винтовой затяжки. Сочетание PUSH-IN механизма, углового ввода 45°, шага 5,08 мм и номинала 10 А делает модель удобной для компактных электронных узлов и промышленной автоматики. Конструкция рассчитана на проводники до 1,5 мм² и эксплуатацию в широком температурном диапазоне.
