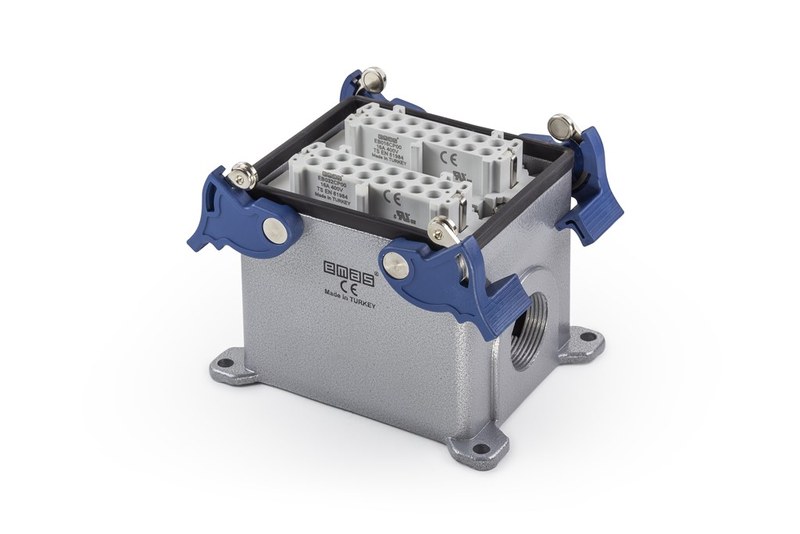

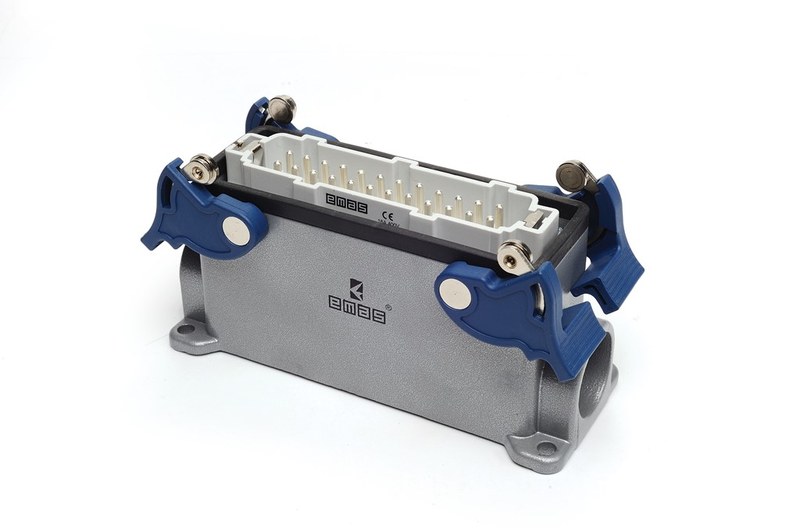

EMAS EBM32PD24 — 32-контактная промышленная розетка для многоканальных соединений
EMAS EBM32PD24 предназначена для создания разъемного многоконтактного соединения в промышленном оборудовании, шкафах автоматики и распределительных системах. В одном корпусе объединены 32 независимых контакта, что позволяет передавать сразу несколько электрических цепей через единый разъемный узел.
Технические характеристики
Основные параметры EMAS EBM32PD24 определяют электрическую нагрузку, способ монтажа и условия эксплуатации:
- производитель — EMAS,
- серия — EBM,
- модель — EBM32PD24,
- тип изделия — многоконтактная промышленная розетка,
- исполнение — настенное,
- количество контактов — 32,
- номинальный ток — 16 А,
- ввод кабеля — с двух сторон,
- тип фиксации — 4 замка,
- материал корпуса — металл,
- категория применения — промышленное многоконтактное соединение,
- стандарт серии — TS EN 61984,
- номинальное напряжение изоляции — до 690 В,
- импульсное выдерживаемое напряжение — 6 кВ,
- сопротивление изоляции — не менее 10 МОм при 500 В DC,
- рабочая температура — от −40 до +125 °C,
- степень загрязнения — 2,
- степень защиты в собранном соединении — до IP65 при использовании соответствующего кабельного ввода,
- механический ресурс — не менее 500 циклов,
- электрический ресурс — не менее 100 циклов.
Особенности конструкции устройств
EMAS EBM32PD24 построена как стационарная часть многоконтактного промышленного разъема. В отличие от обычной силовой розетки здесь основной акцент сделан не на передаче одной питающей линии, а на объединении большого количества отдельных цепей в одном соединительном узле. Тридцать два контакта позволяют использовать розетку для одновременной передачи управляющих, сигнальных и вспомогательных цепей. Это особенно удобно в оборудовании, где при обслуживании требуется быстро разъединить шкаф, модуль или отдельный функциональный блок без последовательного отсоединения большого количества клемм. Корпус рассчитан на настенную установку. Такой формат позволяет закрепить розетку непосредственно на корпусе шкафа, станка или технологического оборудования. Двусторонний ввод кабеля расширяет варианты компоновки: трасса может подходить к соединителю с одного либо другого направления без необходимости менять положение самого корпуса. Четыре механических фиксатора обеспечивают равномерное прижатие ответной части. Это важно для многоконтактного разъема, поскольку правильное совмещение контактных вставок должно сохраняться по всей площади соединения. Металлический корпус дополнительно повышает механическую защищенность узла при эксплуатации в промышленной среде. Для серии EBM характерна модульная архитектура, где корпус и контактные вставки формируют комплектное разъемное соединение. Производитель предусматривает различные варианты настенного, машинного и переносного исполнения, а также разное количество контактов и направления ввода. EBM32PD24 относится именно к настенной 32-контактной конфигурации с двухсторонним вводом.
Области применения
EMAS EBM32PD24 используется там, где требуется объединить большое количество цепей в одном быстроразъемном соединении. Основными направлениями применения являются:
- промышленные шкафы автоматики,
- станочное оборудование,
- машиностроительные установки,
- распределительные панели,
- системы управления приводами,
- роботизированные комплексы,
- технологические линии,
- модульные производственные установки,
- испытательные стенды,
- системы управления оборудованием,
- кабельные сборки с большим количеством проводников,
- соединение съемных электрических модулей,
- промышленное оборудование с регулярным техническим обслуживанием.
Компания «Олниса» осуществляет поставку промышленных розеток, разъемов и другого электротехнического оборудования EMAS. Клиентам доступны технические консультации по представленным изделиям и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать обозначение EMAS EBM32PD24, поскольку внутри серии EBM существуют исполнения с другим количеством контактов, направлением ввода, типом монтажа и вариантом фиксации.
Преимущества
Практические достоинства EBM32PD24 связаны с высокой плотностью контактов и промышленным исполнением. Основными преимуществами являются:
- 32 контакта в одном разъемном узле,
- номинальный ток 16 А,
- стационарный настенный монтаж,
- двусторонний ввод кабеля,
- четыре точки механической фиксации,
- металлический корпус,
- возможность объединить большое количество цепей,
- сокращение количества отдельных разъемов,
- удобное отключение модулей при обслуживании,
- широкий температурный диапазон,
- возможность достижения IP65 в собранном соединении,
- совместимость с модульной системой EBM,
- пригодность для промышленной автоматики и машиностроения.
Таким образом, EMAS EBM32PD24 — специализированная 32-контактная настенная розетка для оборудования, где необходимо свести большое количество электрических цепей в один разъемный интерфейс. Двусторонний ввод кабеля дает дополнительную свободу при проектировании разводки, а четырехточечная фиксация обеспечивает стабильное соединение ответных частей. Металлическое исполнение, номинальный ток 16 А и возможность сформировать защищенное соединение IP65 делают эту модификацию подходящей для шкафов автоматики, машин, производственных установок и модульных систем.
