Точный контроль жидких сред с расходомером Endress+Hauser Promag 50

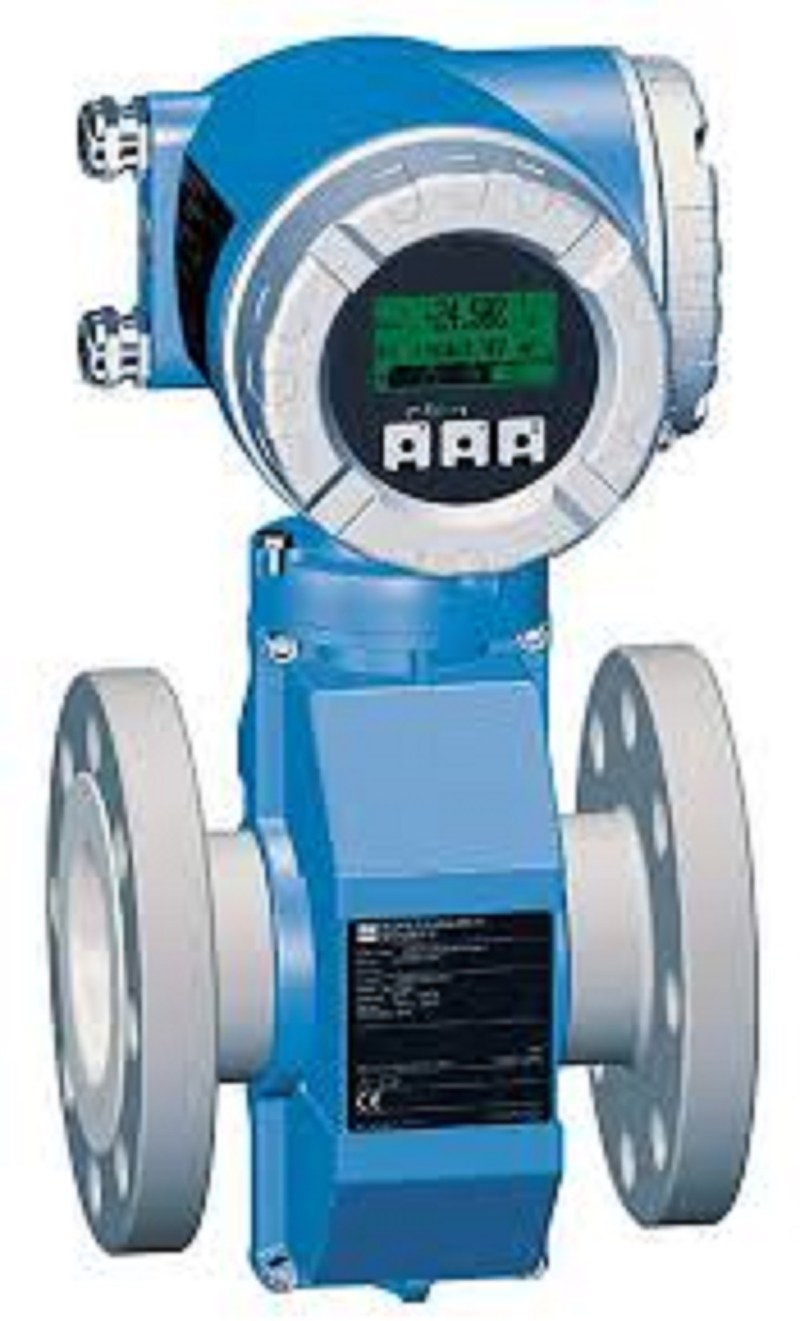

Endress+Hauser Promag 50 представляет собой промышленную систему электромагнитного измерения расхода жидкостей, предназначенную для точного контроля объемного потока в технологических процессах. Устройство работает на основе закона электромагнитной индукции Фарадея: при прохождении электропроводящей жидкости через магнитное поле в измерительной трубке формируется электрический сигнал, пропорциональный скорости движения среды. Такая технология исключает наличие подвижных элементов внутри канала, снижает требования к техническому обслуживанию и обеспечивает стабильность измерений в различных промышленных условиях. Расходомер Promag 50 используется в системах водоподготовки, химических производствах, энергетических комплексах, пищевой промышленности и других областях, где требуется непрерывный контроль движения жидкостей.
Технические характеристики
Основные параметры Endress+Hauser Promag 50 определяют возможности применения оборудования в технологических линиях с различными требованиями к диапазонам измерения, условиям эксплуатации и типам подключений. Ниже перечислены ключевые технические характеристики устройства:
- Диапазон номинальных диаметров измерительного канала составляет от DN 15 до DN 600, что позволяет применять оборудование как в компактных трубопроводных системах, так и на крупных промышленных магистралях,
- Диапазон измеряемого расхода достигает значения до 9600 м3/ч в зависимости от исполнения сенсора и диаметра трубопровода, обеспечивая контроль значительных объемов перемещаемой жидкости,
- Основная погрешность измерения составляет ±0,5 %, при использовании специальных вариантов исполнения возможно повышение точности до ±0,2 %,
- Диапазон рабочих температур измеряемой среды для отдельных исполнений достигает от −40 до +180 C, что позволяет использовать прибор в сложных технологических процессах с нагревом или охлаждением жидкости,
- Диапазон допустимого рабочего давления определяется исполнением сенсора и составляет от PN 10 до PN 40, включая различные варианты фланцевых соединений,
- Степень защиты корпуса соответствует IP67, а отдельные варианты исполнения обеспечивают защиту IP68 для эксплуатации в условиях повышенной влажности и возможного воздействия окружающей среды,
- Выходные сигналы включают токовый интерфейс 4–20 мА, импульсный и частотный выходы, а также статусные сигналы для передачи информации в системы автоматизации,
- Цифровая коммуникация поддерживает протоколы HART и PROFIBUS PA, обеспечивая интеграцию оборудования в промышленные системы управления,
- Дисплей прибора выполнен в виде двухстрочного жидкокристаллического индикатора с подсветкой и управлением при помощи кнопок, что позволяет контролировать параметры работы непосредственно на месте установки,
Особенности конструкции устройств

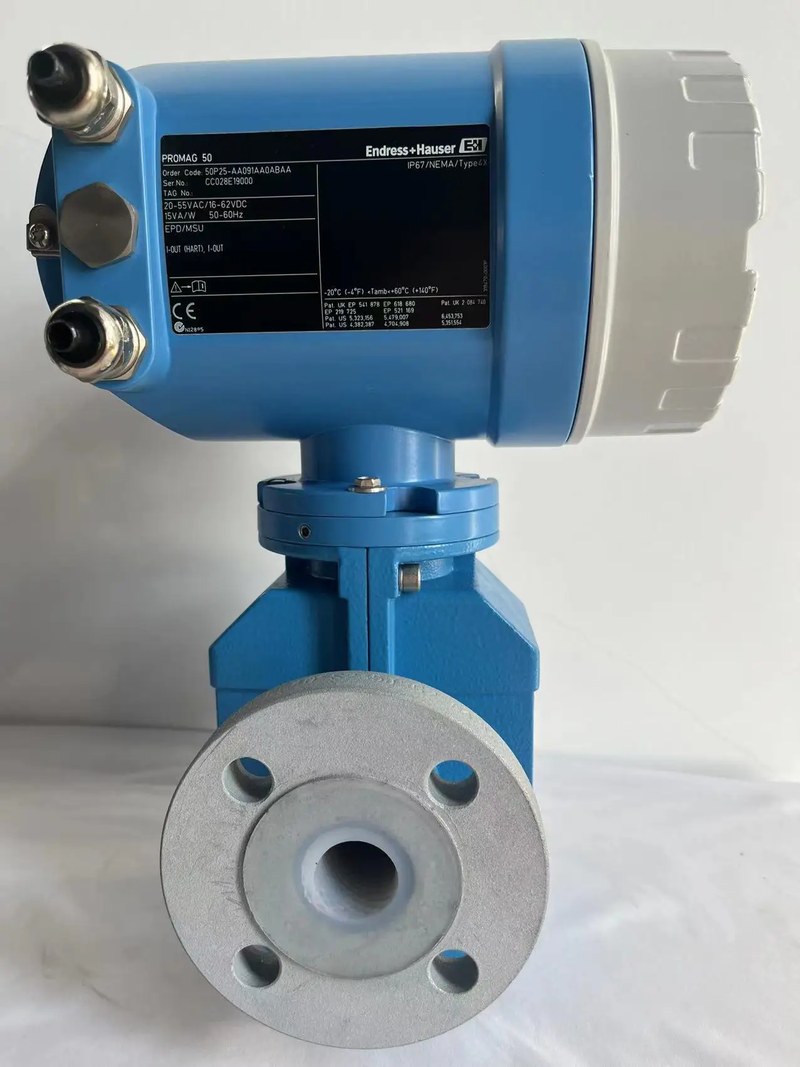

Конструкция Endress+Hauser Promag 50 основана на сочетании измерительного сенсора и электронного преобразователя сигнала. Внутри измерительного участка отсутствуют механические элементы, которые могли бы создавать дополнительное сопротивление потоку или подвергаться износу при длительной эксплуатации. Электромагнитная система формирует стабильное магнитное поле, а электроды фиксируют возникающий потенциал, после чего электронный блок преобразует полученные данные в цифровое значение расхода. Измерительная трубка оснащается внутренним покрытием, подобранным с учетом свойств рабочей среды. В зависимости от исполнения применяются материалы PFA, PTFE или другие специализированные покрытия. Электроды могут выполняться из нержавеющей стали 1.4435, сплавов Alloy C22, тантала или других материалов, устойчивых к воздействию различных жидкостей. Важной особенностью конструкции является отсутствие сужения проходного сечения, благодаря чему прибор практически не создает потерь давления в трубопроводе. Это повышает энергоэффективность технологических систем и позволяет сохранять стабильные гидравлические характеристики оборудования. Передатчик Promag 50 оснащается функциями настройки параметров измерения, отображения текущих значений и контроля состояния системы. Локальное управление осуществляется при помощи трех кнопок, а встроенные меню Quick Setup позволяют выполнять базовую конфигурацию рабочих параметров.
Области применения
Благодаря универсальной конструкции и широкому диапазону рабочих параметров Endress+Hauser Promag 50 используется в различных промышленных направлениях. Основные области применения включают:
- контроль расхода технической и питьевой воды в системах водоснабжения и водоочистки,
- измерение потоков химических растворов и технологических жидкостей на производственных предприятиях,
- контроль движения теплоносителей и рабочих сред в энергетических установках,
- учет объемов жидкостей в системах автоматизации промышленных процессов,
- мониторинг расхода сырья и компонентов в производственных линиях,
- использование в насосных станциях и распределительных трубопроводных системах,
- применение в пищевой и фармацевтической промышленности для контроля технологических потоков.
Таким образом, Endress+Hauser Promag 50 является надежным электромагнитным расходомером, предназначенным для точного измерения объемного расхода в промышленных системах. Продуманная конструкция, широкий диапазон характеристик и возможность интеграции в автоматизированные комплексы делают устройство эффективным решением для современных производственных процессов. Компания «Олниса» предлагает промышленное оборудование Endress+Hauser для предприятий, которым необходимы качественные измерительные технологии. Поставка оборудования осуществляется с учетом требований промышленных объектов и задач автоматизации. «Олниса» является поставщиком промышленного оборудования, обеспечивающим предприятия современными техническими решениями для различных отраслей.
