Измеритель Fluke 922 для диагностики вентиляционных и климатических систем
Измеритель расхода воздуха Fluke 922 представляет собой многофункциональный прибор для анализа рабочих параметров воздушных потоков в системах вентиляции, кондиционирования и распределения воздуха. Устройство объединяет возможности измерения дифференциального давления, скорости движения воздуха и объемного расхода, что позволяет выполнять комплексную оценку состояния воздуховодов и вентиляционных каналов. Принцип работы прибора основан на использовании метода измерения давления с помощью трубки Пито, при котором определяется разница между полным и статическим давлением воздушного потока. Полученные значения преобразуются электронной системой Fluke 922 в показатели скорости и расхода воздуха.
Технические характеристики
Ниже перечислены основные технические параметры измерителя расхода воздуха Fluke 922, определяющие его функциональные возможности при проведении измерений:
- Диапазон измерения дифференциального давления составляет от -4000 до +4000 Па, разрешение прибора достигает 1 Па, погрешность измерения не превышает ±1 % + 1 Па,
- диапазон измерения давления также соответствует значениям ±16 дюймов водяного столба с разрешением 0,001 дюйма H2O и погрешностью ±1 % + 0,01 дюйма H2O,
- диапазон измерения давления в миллиметрах водяного столба составляет ±400 мм H2O, разрешение равно 0,1 мм H2O, погрешность определяется значением ±1 % + 0,1 мм H2O,
- диапазон измерения давления в миллибарах составляет ±40 мбар, разрешение параметра достигает 0,01 мбар, точность измерения составляет ±1 % + 0,01 мбар,
- диапазон измерения давления в единицах PSI составляет ±0,6 PSI, разрешение равно 0,0001 PSI, погрешность составляет ±1 % + 0,0001 PSI,
- диапазон измерения скорости воздушного потока находится в пределах от 1 до 80 м/с, разрешение измерения составляет 0,001 м/с, относительная погрешность достигает ±2,5 % от показания при скорости 10,00 м/с,
- диапазон измерения скорости воздушного потока в имперской системе составляет от 250 до 16000 футов в минуту с разрешением 1 фут в минуту,
- диапазон измерения объемного расхода воздуха составляет от 0 до 99999 м3/ч с разрешением 1 м3/ч,
- диапазон измерения расхода воздуха также может отображаться в пределах от 0 до 99999 л/с с разрешением 1 л/с,
- диапазон измерения объемного расхода в кубических футах в минуту составляет от 0 до 99999 CFM с разрешением 1 CFM,
- диапазон измерения температуры воздуха составляет от 0 C до 50 C, разрешение составляет 0,1 C, погрешность не превышает ±1 % + 2 C,
- рабочая температура прибора находится в диапазоне от 0 C до +50 C,
- температура хранения оборудования составляет от -40 C до +60 C,
- степень защиты корпуса соответствует классу IP40,
- максимальная высота эксплуатации составляет 2000 м над уровнем моря,
- максимальная высота хранения достигает 12000 м над уровнем моря,
- объем внутренней памяти позволяет сохранять до 99 измерительных показаний,
- питание осуществляется от четырех батарей типа AA напряжением 1,5 В,
- масса прибора составляет 0,64 кг,
- габаритные размеры корпуса составляют 175 × 77,5 × 41,9 мм.
Особенности конструкции устройств

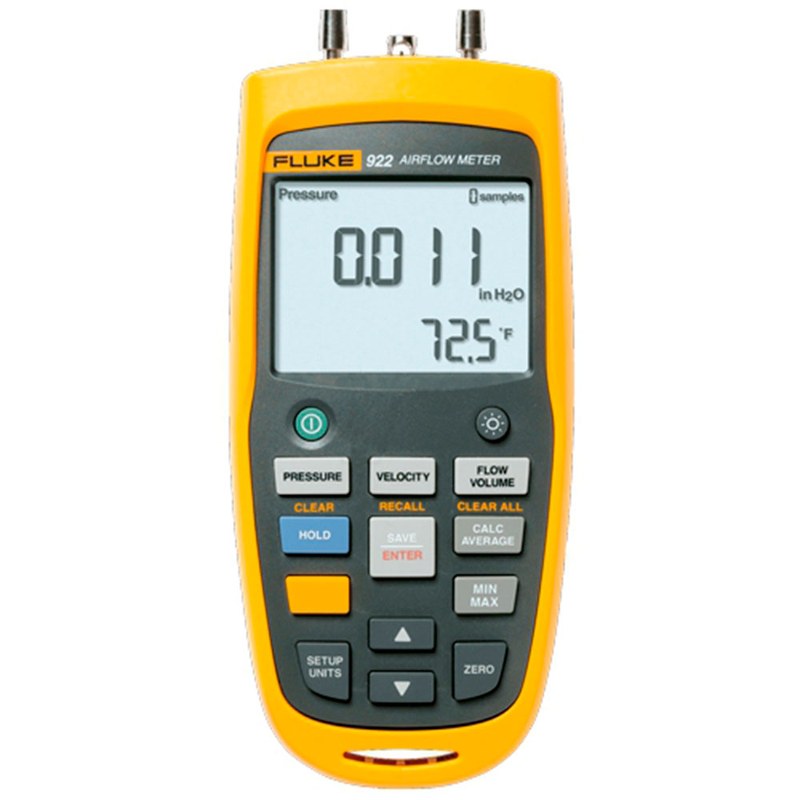

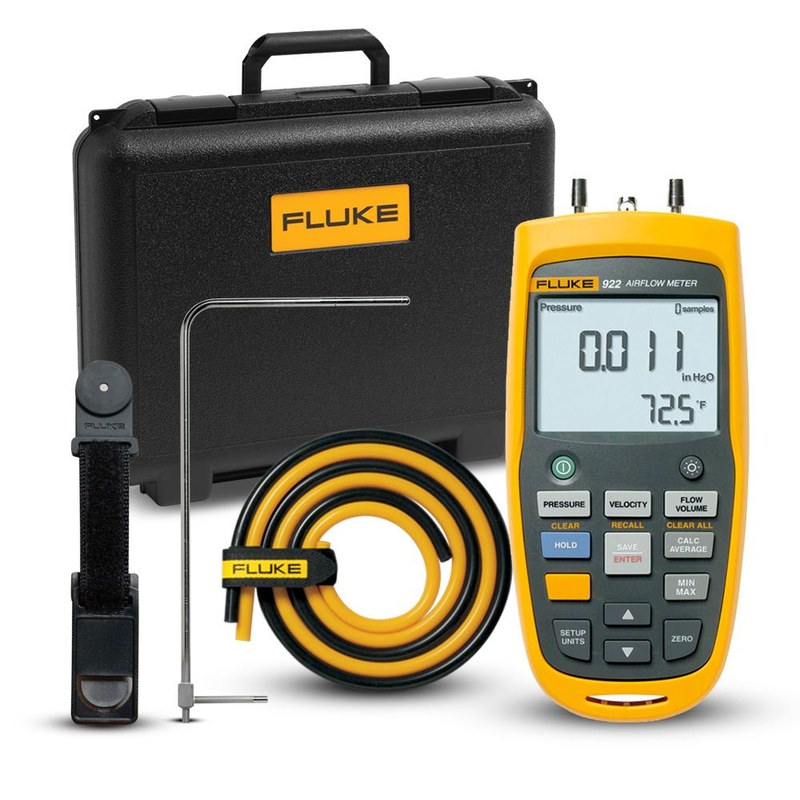

Конструктивное исполнение Fluke 922 ориентировано на удобство выполнения полевых измерений и устойчивую работу в различных условиях эксплуатации. Основным измерительным элементом является система контроля давления, соединенная с внешними каналами через два измерительных шланга. Цветовая маркировка соединительных трубок позволяет быстро определить назначение каждого канала и снизить вероятность ошибок при подключении. В основе работы прибора применяется трубка Пито, которая устанавливается внутри воздуховода и воспринимает давление воздушного потока. Электронный блок анализирует разницу между полным и статическим давлением, после чего рассчитывает скорость движения воздуха. Для определения объемного расхода пользователь вводит геометрические параметры воздуховода, после чего устройство выполняет расчет количества перемещаемого воздуха.
Прибор оснащен функциями фиксации текущих показаний, отображения минимального, максимального и среднего значения. Такие режимы позволяют проводить длительные наблюдения за изменением параметров воздушной системы и сравнивать результаты в различных точках измерения. Конструкция корпуса обеспечивает защиту внутренних электронных компонентов от воздействия внешних факторов. Для работы при недостаточном освещении предусмотрена подсветка дисплея. Эргономичная форма корпуса обеспечивает удобное удержание устройства одной рукой, а система автоматического отключения питания способствует экономии заряда батарей. Основными конструктивными элементами Fluke 922 являются:
- цифровой измерительный модуль с жидкокристаллическим дисплеем и функцией подсветки,
- датчики давления для определения параметров воздушного потока,
- входные каналы подключения измерительных шлангов,
- трубка Пито длиной 30,48 см для измерения скорости воздуха,
- система вычисления объемного расхода с учетом размеров воздуховода,
- энергонезависимая память для сохранения результатов измерений,
- кнопочная панель управления режимами работы,
- защитный корпус с классом защиты IP40.
Области применения
Ключевыми направлениями использования измерителя расхода воздуха Fluke 922 являются задачи контроля, диагностики и проверки параметров вентиляционного оборудования:
- Контроль скорости движения воздуха в вентиляционных каналах,
- измерение перепада давления между различными участками воздушных систем,
- проверка производительности вентиляционных установок,
- анализ равномерности распределения воздушного потока в помещениях,
- определение фактического расхода воздуха в воздуховодах различного сечения,
- проверка рабочих параметров систем отопления, вентиляции и кондиционирования,
- контроль состояния фильтров и элементов воздушного тракта,
- проведение технических измерений при обслуживании климатического оборудования.
Таким образом, Fluke 922 является эффективным измерительным прибором для контроля параметров воздушных потоков и оценки рабочих характеристик вентиляционных систем. Благодаря сочетанию точных датчиков, удобного интерфейса и расширенного набора измерительных функций устройство обеспечивает получение достоверных данных при выполнении технических исследований. Компания «Олниса» предлагает поставку промышленного оборудования Fluke для предприятий, которым необходимы современные решения для измерительных и контрольных задач. Мы осуществляем поставку Fluke 922 и другого профессионального оборудования для различных отраслей промышленности. «Олниса» является надежным поставщиком промышленного оборудования, обеспечивающим доступ к качественной измерительной технике.
